卫生器具按类型、材质、规格、安装方式分别列项，按设计图示数量计算。

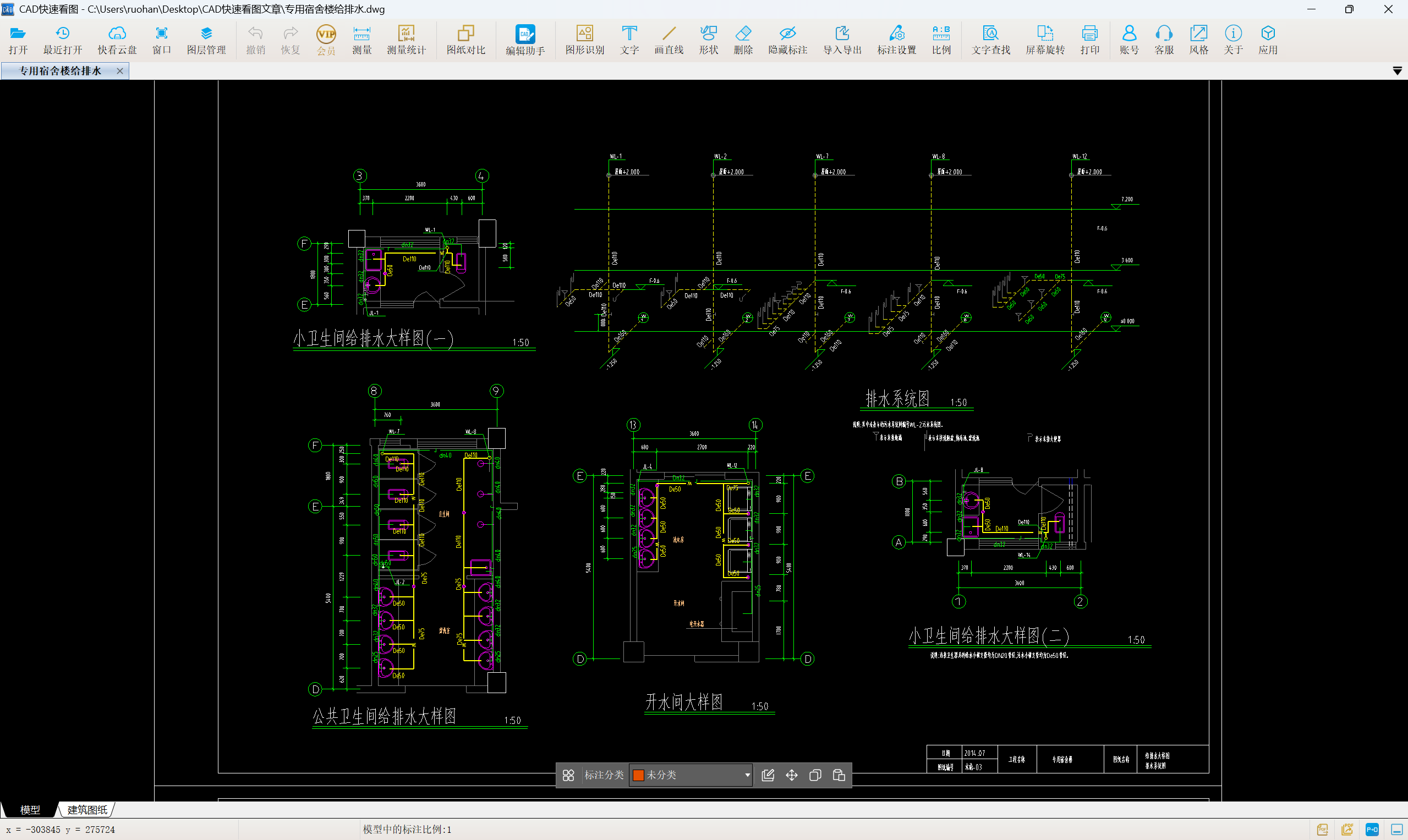

今天我们来计算某宿舍楼内的卫生器具工程量，查看平面图、系统图及大样图，对于该案例采用图形识别较为简便，即直接确定平面图中卫生器具的个数。

图例表中明确有蹲式大便器、立式洗脸盆、拖布池、盥洗池、挂式洗脸盆、淋浴器等，则可按名称和图例按设计图示数量计量。

（1） 蹲式大便器

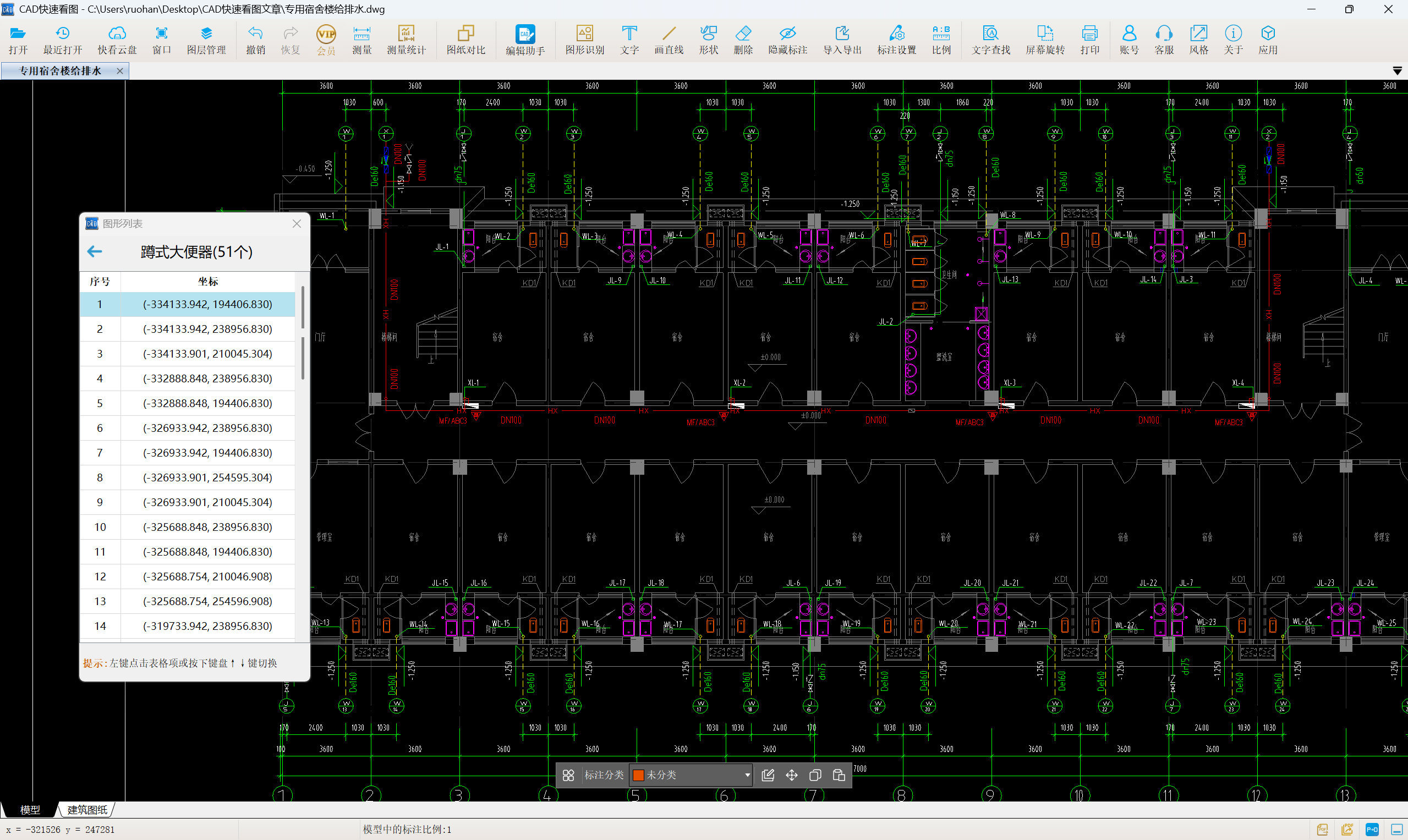

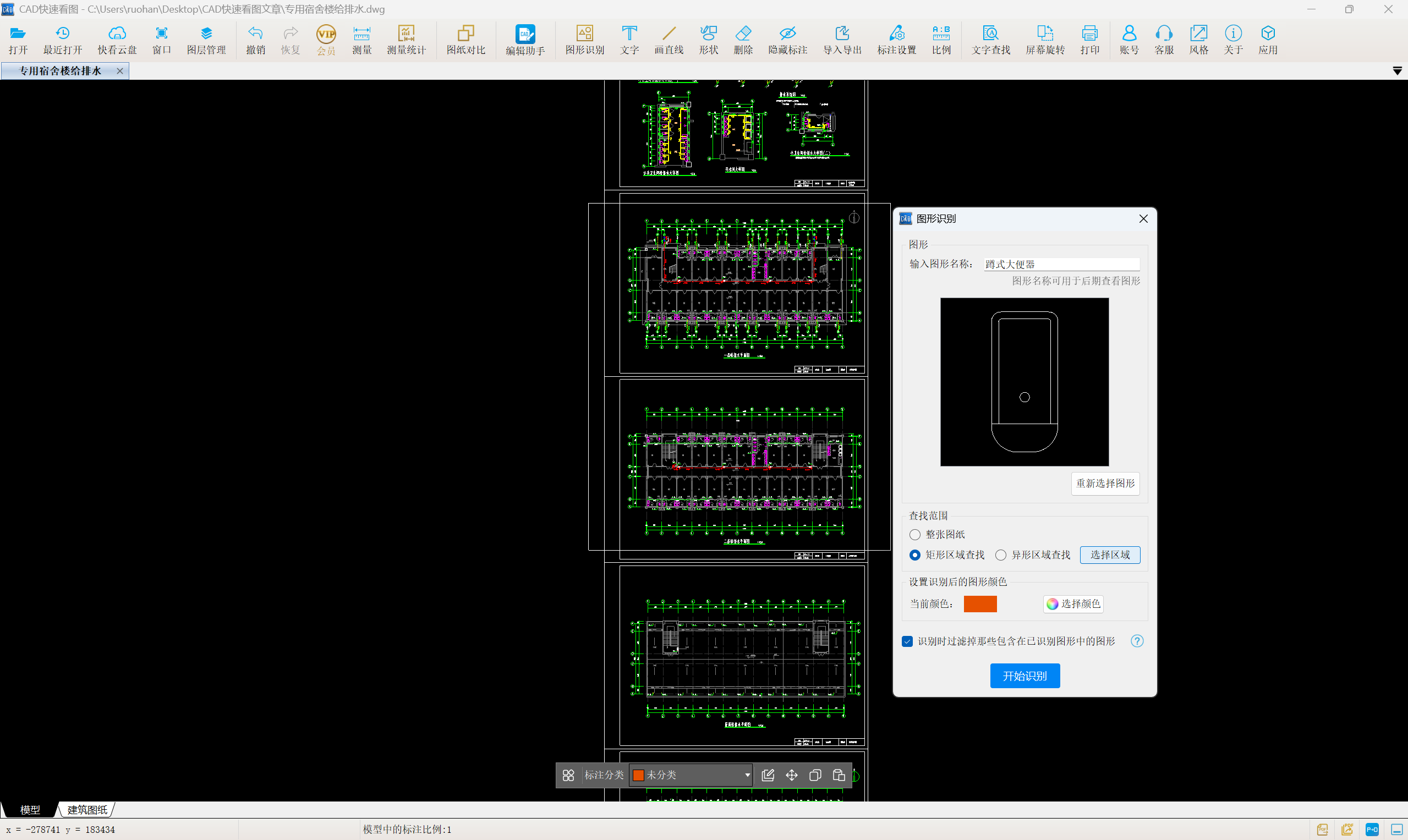

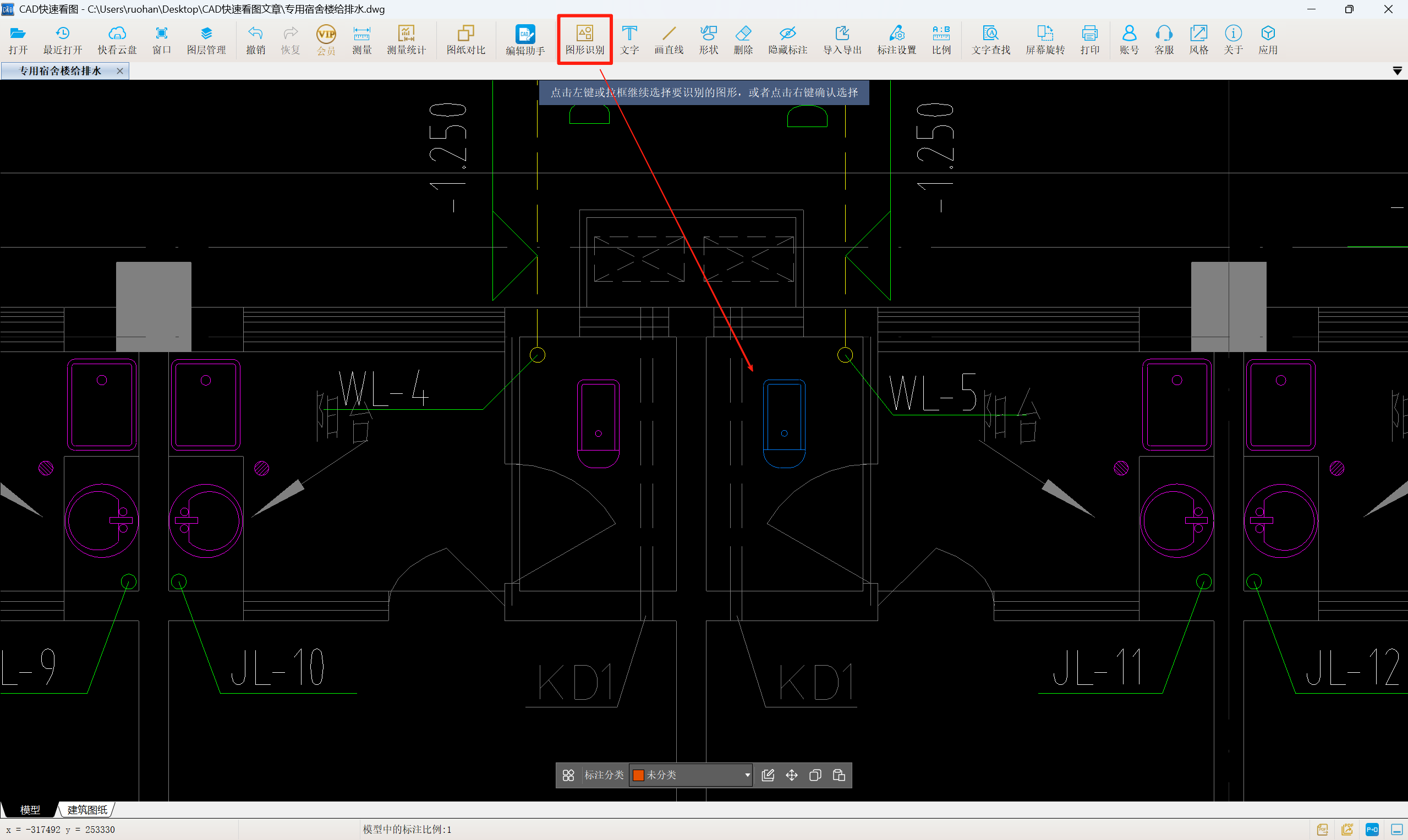

在平面图中，使用CAD快速看图中的【图形识别】功能，框选蹲式大便器图形，此时图形亮显（变蓝），点击鼠标右键完成，弹出图形识别对话框，输入图形名称：蹲式大便器。查找范围选择矩形区域查找，点击选择区域，框选平面图，最后点击开始识别，软件识别得到51个图形亮显（变红）。

可得到蹲式大便器数量为：51。

（2） 其他卫生器具

采用同样的方法，利用【图形识别】功能，得到立式洗脸盆的个数为20；拖布池的个数为2；盥洗池的个数为43；挂式洗脸盆的个数为43；淋浴器的个数为6。

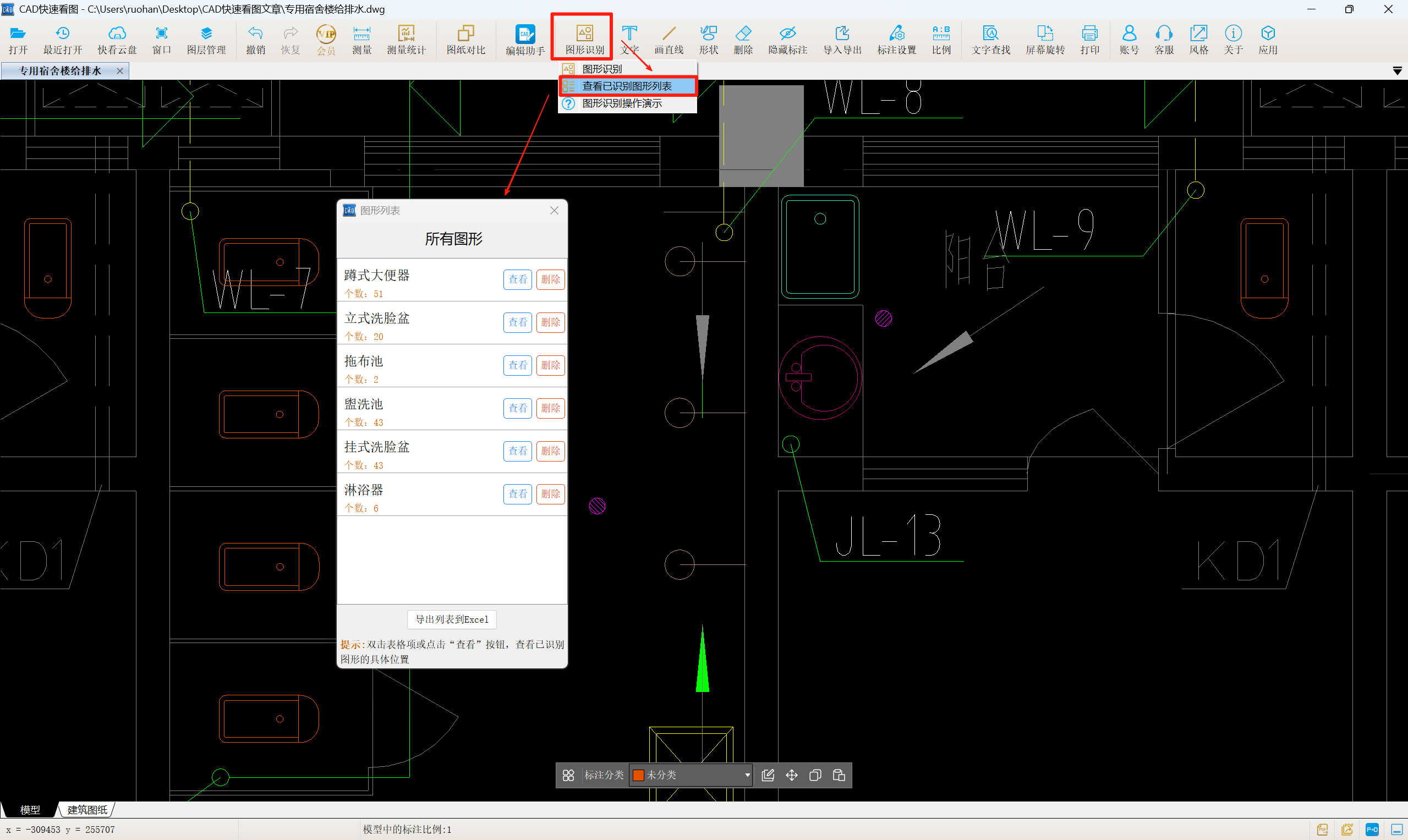

最后，可以通过图形识别-查看已识别图形列表，软件弹出图形列表，可以清楚查看各卫生器具个数，还可以导出列表到EXCEL，助力造价计量工作。

本文版权归腿腿教学网及原创作者所有，未经授权，谢绝转载。
