给水管道按材质、规格、连接方式分别列项，按设计图示管道中心线以长度计算。
计算公式为：管长=水平长度+竖直长度
今天我们来计算某住宅楼户内的给水支管工程量，这里以B户型西户为例，查看平面图及系统图，确定垫层内敷设的水平管标高为层底标高，相对标高即为0.000。
设计说明中明确分户水表后埋地给水及热水支管采用PPR管，热熔连接，则计算工程量按规格分类即可，该层给水横支管规格有De25、De20、De15。接下来以De25给水管为例进行计算：
（1） 水平长度计算

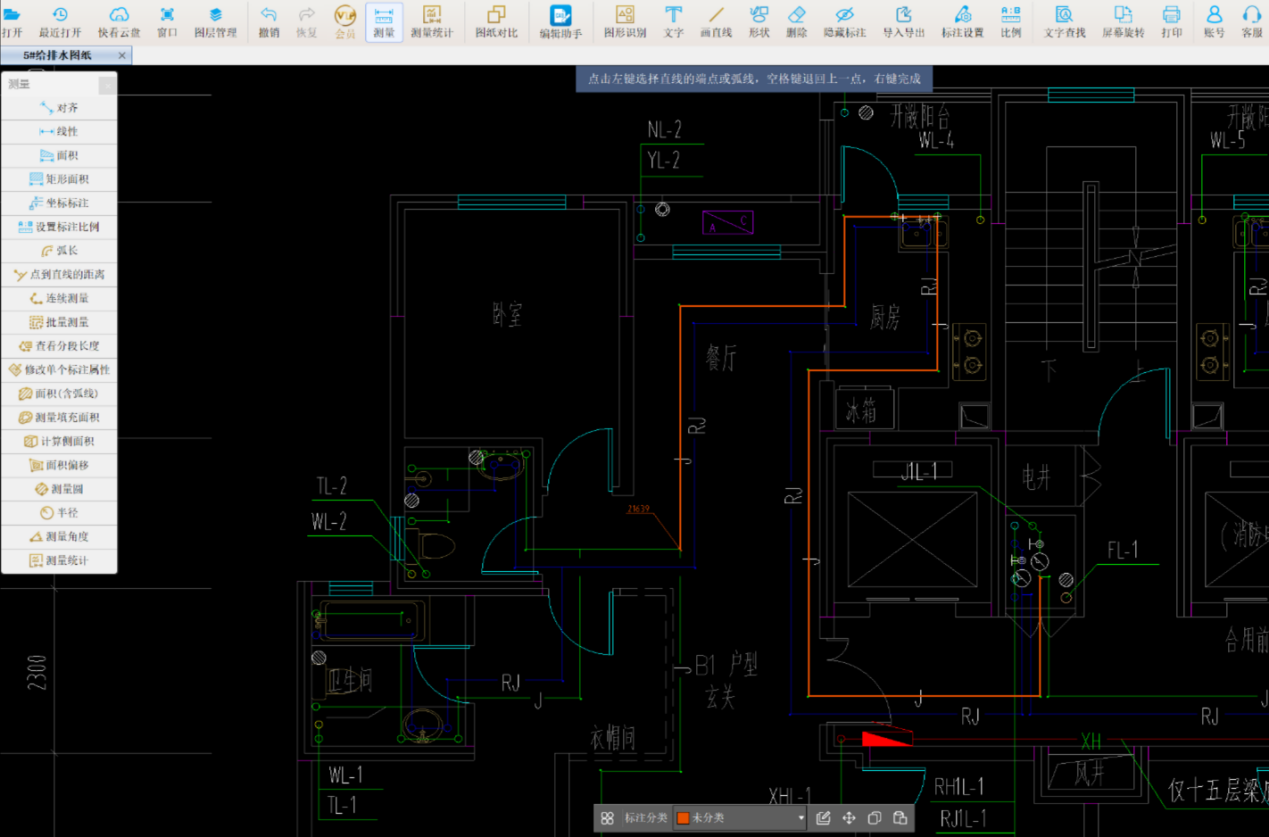

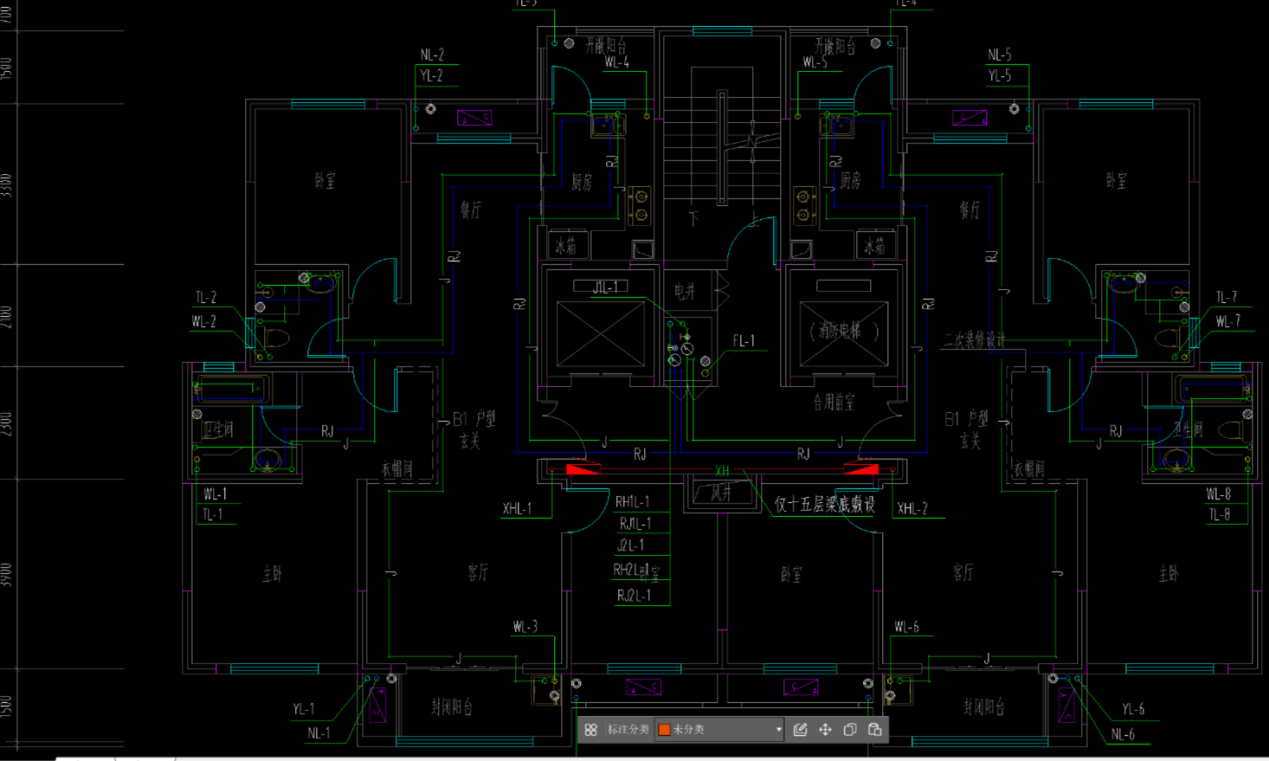

在平面图上找到相应的变径点，从起点开始使用CAD快速看图中的【连续测量】功能，依次点击管道的弯折点，遇到管道分叉点时，点击鼠标右键完成，白色线段变为红色，表示这一段已测量完成。任意位置点击鼠标左键，生成相应的管线长度，本例为21639（mm）。

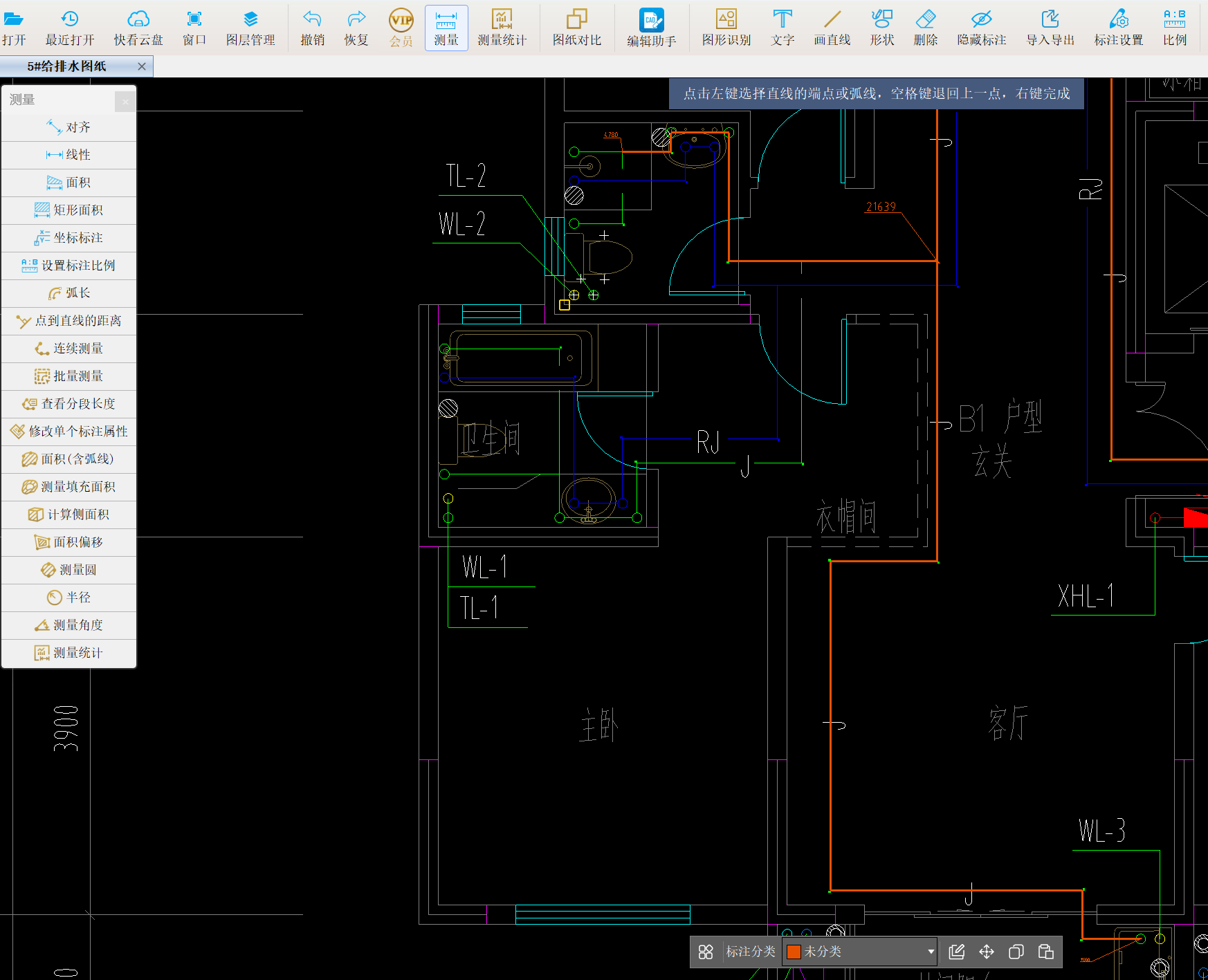

接着以管道分岔点为起点，分别以两个方向使用【连续测量】命令，分别得到两段管长为4780（mm）和11300（mm）。注意：测量遇到立管时，点击立管中心。

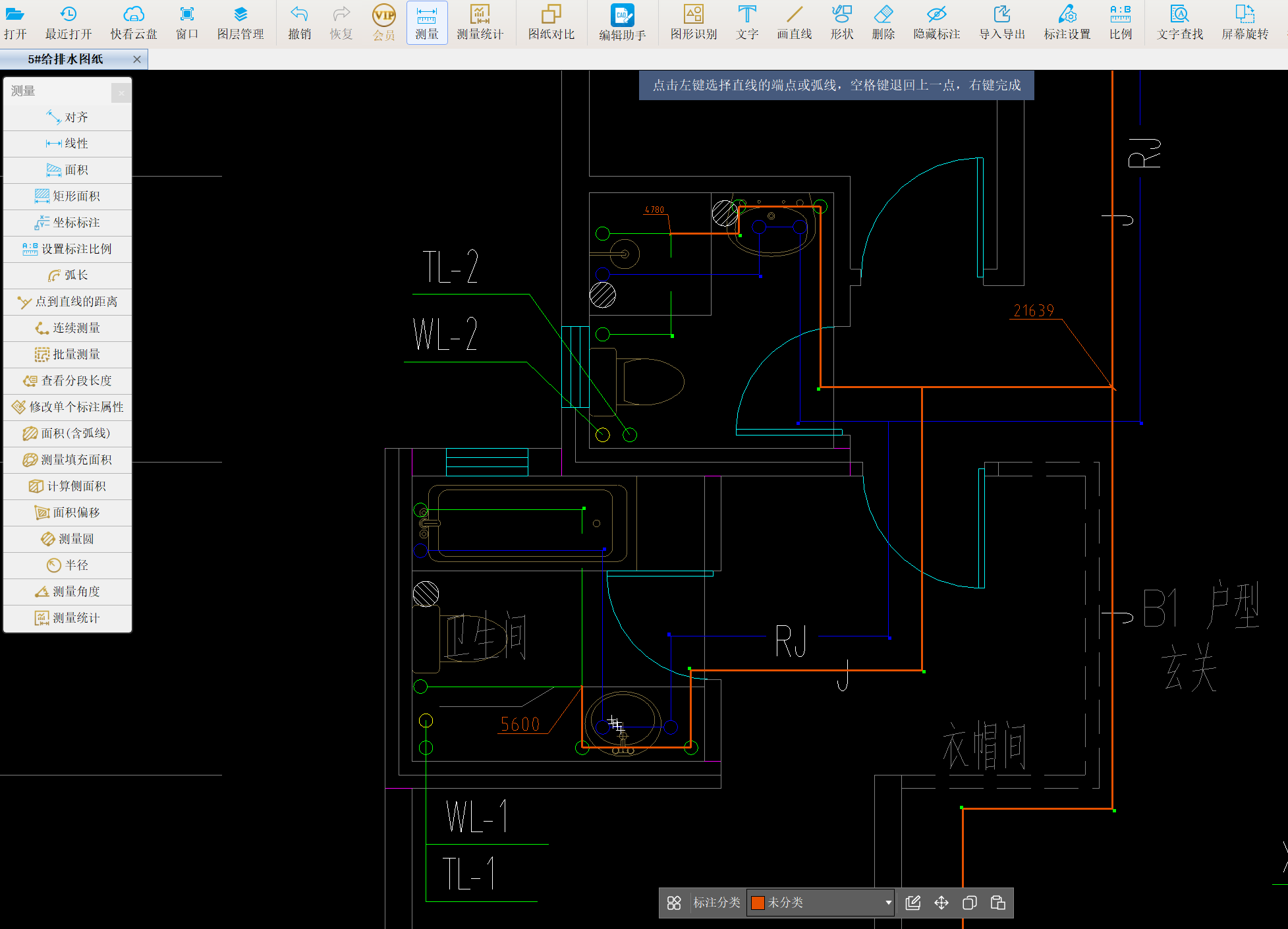

最后一个路径长度仍然使用该功能，轻松得到管长为5600（mm）。

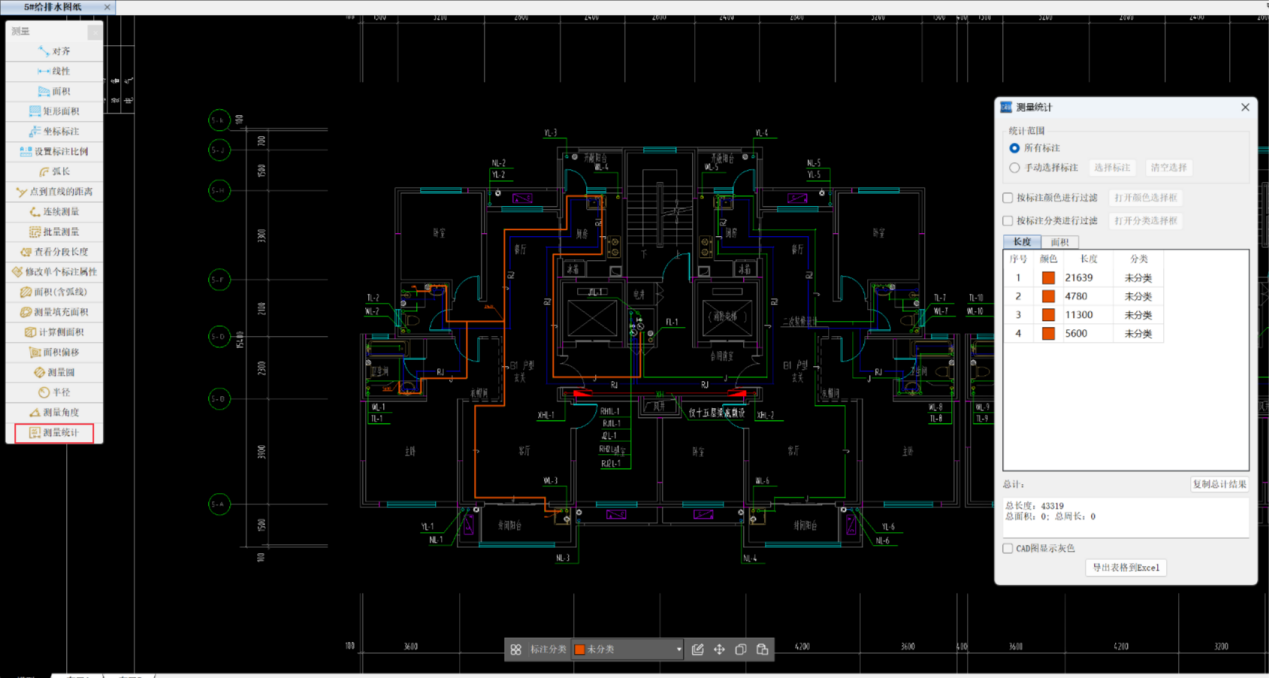

当测量段数较多时，图纸上不需来回查找，可以使用【测量统计】功能，得到各段数据。
（2） 竖向长度计算

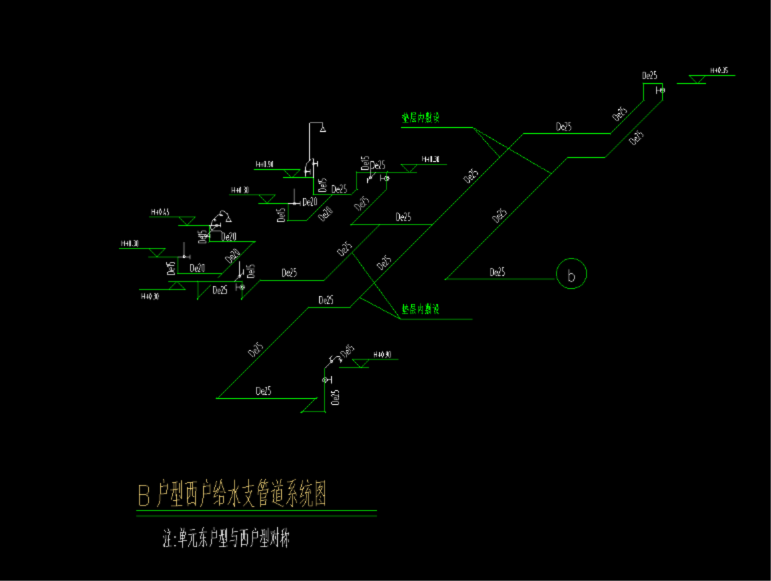

由给水系统图可得，De25给水管竖向长度为：0.35*2+0.3*4=1.90m
汇总计算De25管长=21.639+4.780+11.300+5.600+1.90=45.219m
给水排水管道-给水支管工程量水平、竖向的长度，可以用CAD快速看图连续测量一键完成，测量统计轻松统计结果，非常方便。
