1.结构图纸设计流程：结构方案提资、结构计算、施工图绘制。 2.结构识图顺序：先熟读建筑图，、检查结构图纸目录、设计说明、结构基础图、楼层结构平面图、楼梯结构图、节点详图。 3.结构常见类型：砖木结构、砖混结构、钢筋混凝土结构、钢结构。 4.基础图：表示建筑物室内地面以下基础部分的

结构识图结构识图顺序： 解决字体显示问题：1.下载并安装缺失的字体 具体操作(例如将探索这字体进行复制，然后到相应CAD版本中的字体文件夹fonts里进行粘贴)2.在CAD中替换字体样式 (在格式中选择文字样式，然后找到相对应的文字样式进行安装)3.使用其他看图工具查阅图纸(CAD快速看图)基本知

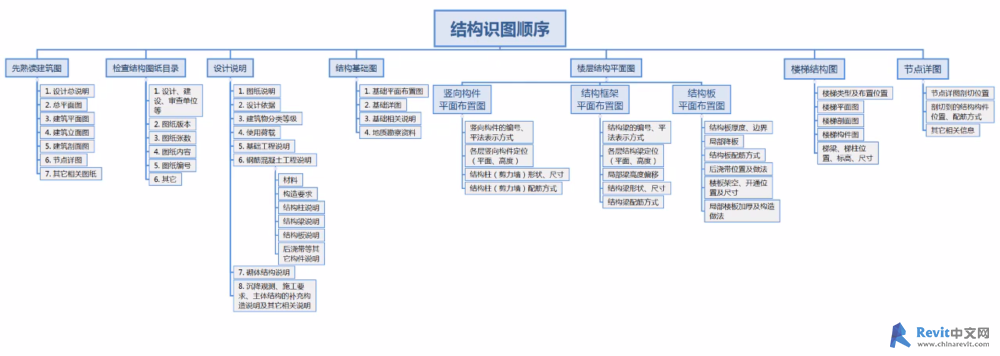

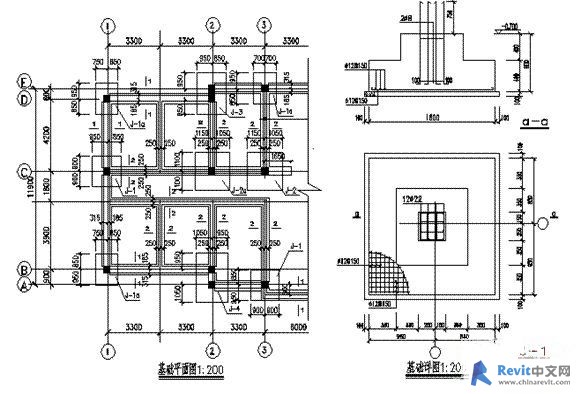

1. 结构施工图识图顺序① 先熟读建筑图② 检查结构图纸目录③ 设计说明④ 结构基础图⑤ 楼层结构平面图（竖向构件平面布置图、结构框架平面布置图、结构板平面布置图）⑥ 楼梯结构图⑦ 节点详图2. 基础图的识读① 基础平面图的识读基础平面图是假想用一水平剖切平面，沿建

1 数字信息化施工 钢构桥梁所用的部分构件可以异地加工，然后运至施工现场进行拼装。运用数字信息化手段可以预制桥梁结构，然后通过工厂化的生产制造手段防控施工中的各种不利因素，以确保构件质量达标，同时进一步桥体施工周期，提高效益。 2 施工模拟 基于BIM 技术的4D 桥梁施工模拟技术可以在项目建造过程

10月 24 日 9 时，世界最长跨海大桥——港珠澳大桥正式通车运营。作为世界桥梁建设史上的“王冠”，港珠澳大桥是在“一国两制”框架下粤港澳三地首次合作建设的大型跨海交通工程。礼顿亚洲利用 BIM 技术实现了标准化，在连接香港、澳门和珠海的大型多专业设计项目中获得了更高的一致性。这一革新性项目包括

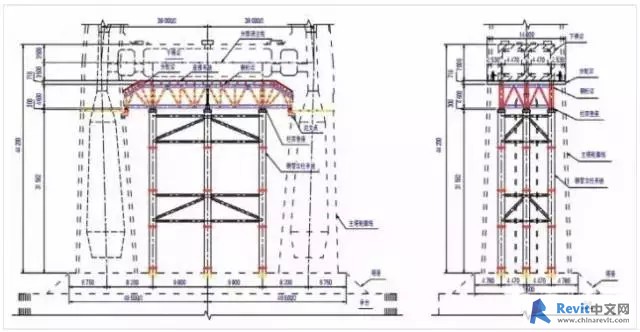

摘 要 20世纪80年代CAD绘图软件推出，设计人员从手工劳动向计算机辅助设计发展，带 来设计行业的第一次技术革命。随着社会的发展，二维设计逐渐暴露出一些不足，三维建筑信息模型（BIM）技术正在悄然发展。通过分析当前CAD二维设计技术在桥梁施工设计中的现状，依托新白沙沱长江特大桥的施工设计，介绍BI

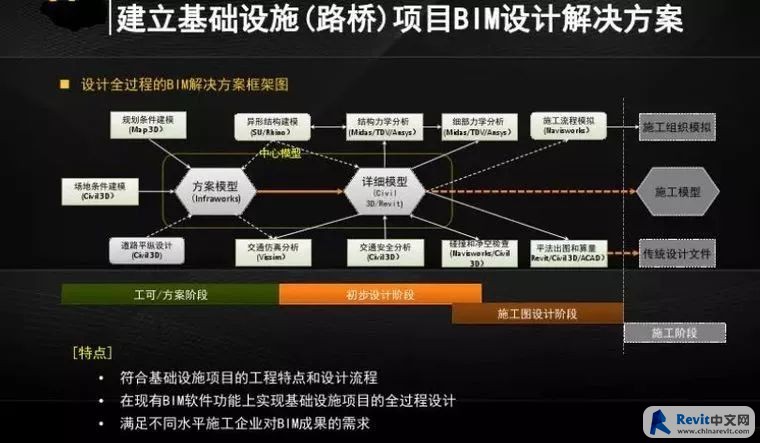

本帖最后由 中文网小编 于 2019-7-25 11:16 编辑 随着经济的发展，桥梁工程的建设项目越来越多，大型、特大型桥梁项目的增加对桥梁工程的施工提出了更高的要求。桥梁施工存在施工环境复杂、施工周期长、设计复杂、构件繁多，体积庞大等诸多问题，BIM的应用在逐步缓解这些问题。 1.BIM建模根

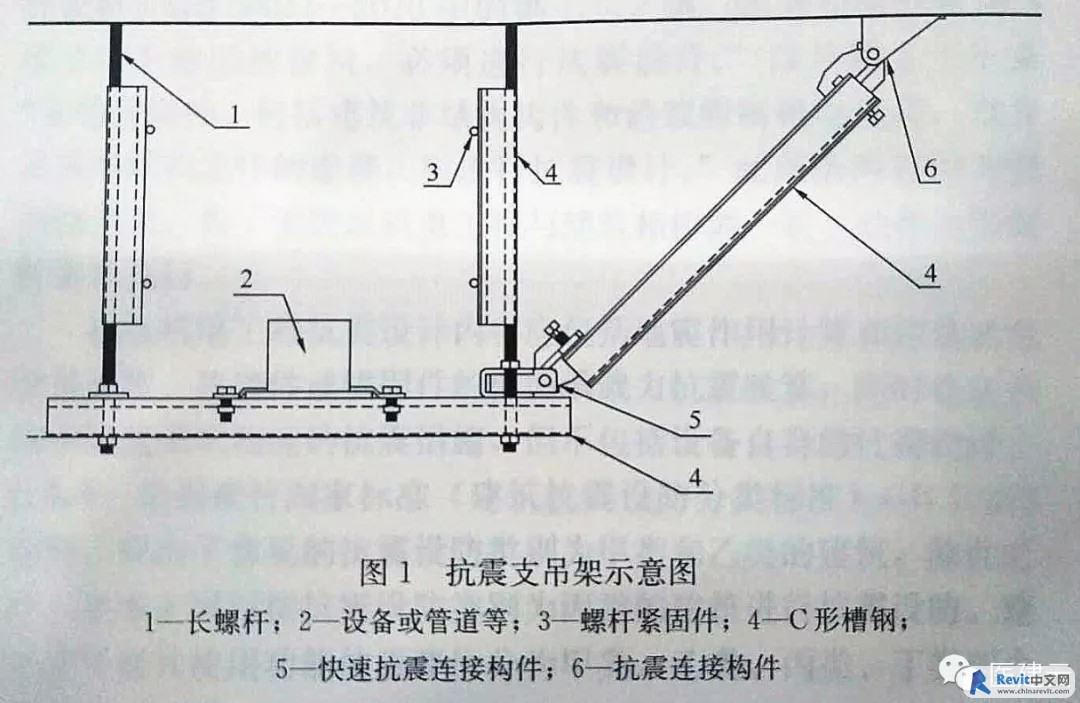

一、抗震支吊架相关概念介绍抗震支吊架 是指用于支承水管、风管、桥架等机电管线设备并提供抗震支撑的支吊架产品。依据GB50981-2014《建筑机电工程抗震设计规范》，其定义为：与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。其示意图如下所示：

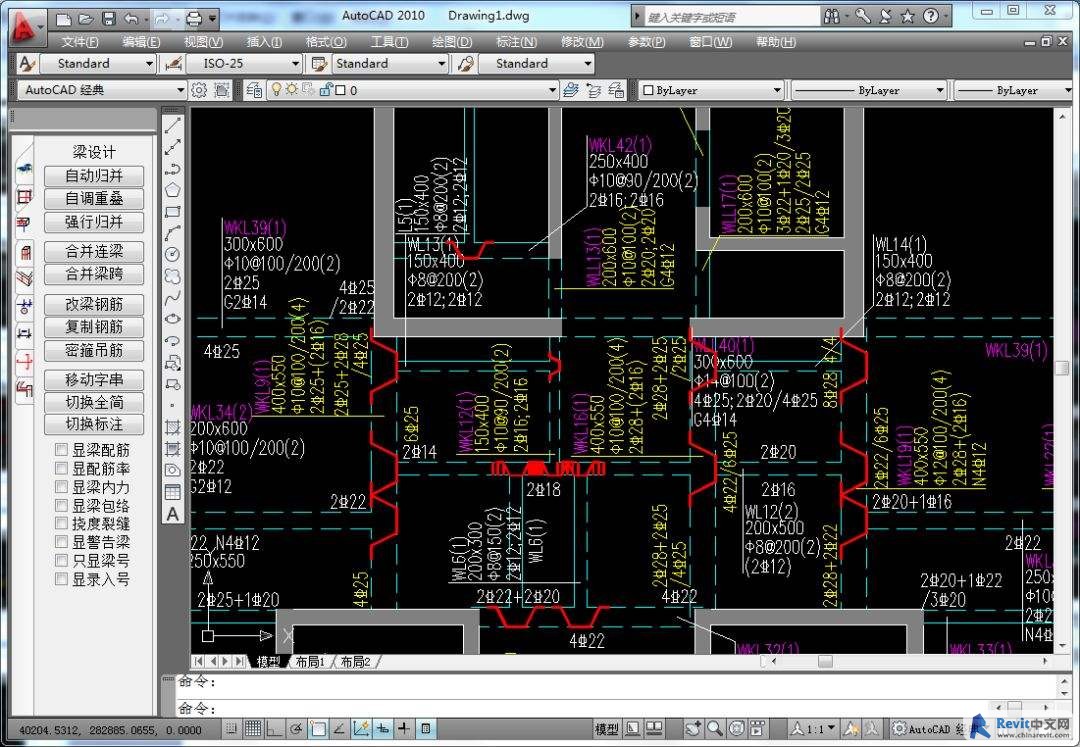

本帖最后由 中文网小编 于 2019-7-24 10:05 编辑 不改变CAD平台的操作习惯为基准，将专业化和BIM设计平台智能化有效结合，极大程度不改变CAD平台的用户操作习惯；极大程度上降低了设计人员使用BIM平台进行设计的难度，显著提升了设计效率，体现了专业设计与快速建模相结合的设计理念。建

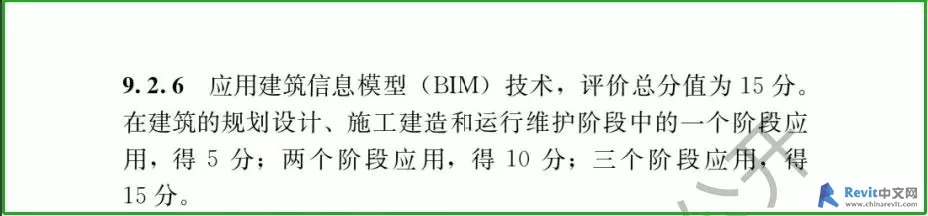

一、应用价值和目标 基于BIM虚拟建造，它将建筑业从业人员从复杂抽象的图形、表格和文字中解放出来，以形象的三维模型、视频动画作为项目的信息载体，方便了工程项目建设各阶段、各专业中，相关人员的沟通和交流，减少了建设项目因为信息过载或者信息流失而带来的损失，提高了从业者以及行业的工作效率。 施工进度计划
