结构识图

结构识图顺序：

解决字体显示问题：1.下载并安装缺失的字体 具体操作(例如将探索这字体进行复制，然后到相应CAD版本中的字体文件夹fonts里进行粘贴)

2.在CAD中替换字体样式 (在格式中选择文字样式，然后找到相对应的文字样式进行安装)

3.使用其他看图工具查阅图纸(CAD快速看图)

基本知识

结构类型：1.木结构2.钢结构3.砖木结构4.砖混结构5.框架结构(低层建筑)6.框架剪力墙结构(高层建筑)7.钢混凝土组合结构

钢筋混凝土结构(框架)：

组成部分：结构梁 楼板 柱子 基础

①板 单向板(长：宽＞3)力主要沿短边传播 双向板 两边长度相近，所以力沿两边传播

②梁 受力筋(拉力) 架立筋(剪力)

③柱 角筋和箍筋沿柱子的受力方向(竖直)通长布置

结构基础图

Ⅰ.独立基础

类型：独立基础可分为普通独立基础(DJ)，杯口基础(BJ)两种，基础底板截面形式的不同又可分为台阶形(j)，坡型(p)两种。

独立基础底板配筋：①以B代表各种独立基础底板的底部配筋②X.Y方向配筋不同时，分别以，X.Y字母打头注写;当双向配筋相同时，以X＆Y打头

杯口独立基础顶部焊接钢筋配筋图网：①以sn打头引注杯口顶部焊接钢筋网的各边钢筋

集中标注：h代表高度，编号自下而上 B代表顶部 @代表间距 DZ独立深基础

Ⅱ.条形基础

类型：条形基础按其上部结构的区别可分为墙下条形基础和柱下条形基础。条形基础按其组成构造可分为梁基础与基础底板。

基础梁(JL) 其余简称同上

集中标注：G代表两侧受扭钢筋 其余同上

Ⅲ.桩基础，筏板基础

结构柱

类型：1.框架柱(连续)2.转换柱(不连续)3.芯柱4.梁上柱(一般置于楼梯间，作为楼梯梁的支撑构造柱)5.剪力墙上柱

注写方式：1.列表注写方式(重点关注柱号、标高，角筋、b边一侧中部筋、h边一侧中部筋，箍筋类型号)2.截面注写方式

钢筋连接方式：①绑扎连接②机械连接(粗大钢筋)③焊接

柱箍筋加密区要求：1.柱净高的1/6 2.柱截面长边尺寸值 3.500mm

剪力墙

注写方式：1.列表注写方式2.截面注写方式

约束边缘构件：指的是将剪力墙墙柱部分箍筋深入墙身与剪力墙墙身竖向钢筋扎绑，同时将剪力墙墙身水平分布钢筋锚固在墙柱中，如此相互拉结从而达到提高剪力墙整体稳定性，提高侧向刚度，抗震能力，减少上部水平位移的作用。

构造边缘构件：剪力墙的抗震构造措施，其箍筋不与剪力墙身拉结

结构框架图

注写方式：1.平面注写方式2.截面注写方式

各部分代号：1.楼层框架梁KL 2.楼层框架扁梁KBL 3.屋面框架梁WKL 4.框支梁KZL 5.托柱转换梁TZL 6.非框架梁L 7.悬挑梁XL 8.井字梁JZL

A代表一端悬挑 B代表两段悬挑

梁的原位标注：包括上部纵筋、下部纵筋、箍筋的数据

分排时用“／”来表示，同排尺寸不同时用“＋”表示

结构平面图

板集中标注：1.板块编号、2.板厚、3.上部纵筋、4.下部纵筋、5.板面高差

悬挑板(XB) 屋面板(WB) 楼面板(LB)

纵筋：与梁的纵筋相似“X、Y” “ 隔一部一”用“／”表示

板支座原位标注：识读方法同上

楼梯及节点详图

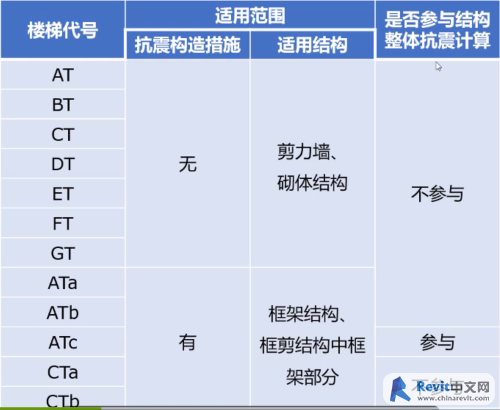

钢筋混凝土板式楼梯平法施工图的表达方式：1.平面注写2.剖面注写3.列表注写

楼梯识图：h表示楼梯板厚 m/n中m代表一跑高度，n代表步数
