有福高大支模位置自动查找插件免费下载

自动查找高大支模位置

返回BIM造价插件目录 →

插件简介与使用说明

使用说明

1.此插件编写于2016版本API  其他版本未经测试(也可以运行),务必严格按照此声明方法操作,其他方法未经测试,无法保证实现效果



2.请严格按照此说明放置文件及文件夹

*将  YouFu bimTool  文件夹插件介绍与使用说明配图放置于C盘(文件夹务必一直保留,之后会陆续开发其他功能放出供大家免费使用,切勿删除)

*文件夹内含四个文件插件介绍与使用说明配图

*将Tall shuttering.addin  放置到路径  C:\ProgramData\Autodesk\Revit\Addins\2016 下(此步骤为将插件在revit中注册,若不想使用此插件,在此路径下删除该文件即可)

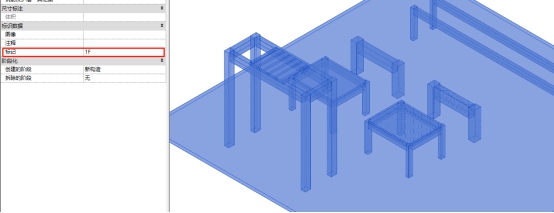

3.选择要进行高大支模位置查找的模型,并在标记栏中标记

插件介绍与使用说明配图

*也可以一次性框选整个项目,大项目运算速度也很快

*原理是射线法查询两构件距离,所以必须有地板(白话就是  你要想知道这个梁这个板的额净高有没有大于8米,前提是这个梁或板下边要有一块板,程序会自动计算梁距离下方最近的一块板的距离)

4.点击打开有福高大支模位置查找工具

插件介绍与使用说明配图

插件图标

5.输入标记值和梁的高度、宽度标识符

插件介绍与使用说明配图

插件介绍与使用说明配图

(示例)

6. 程序会自动计算梁和板的数目

插件介绍与使用说明配图

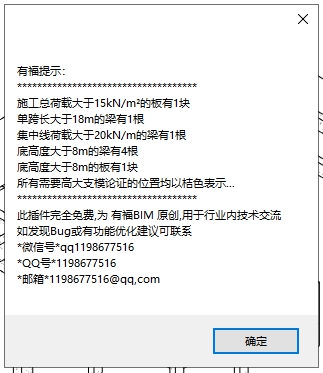

7.自动识别需要进行高大支模方案专项论证的位置并分五种情况分别统计

插件介绍与使用说明配图

插件介绍与使用说明配图

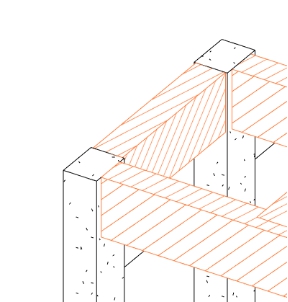

图示填充图案为施工总荷载大于15KN/㎡的板(板厚大于350mm)

插件介绍与使用说明配图

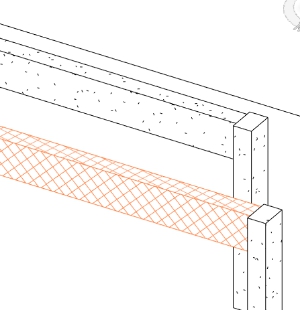

图示填充图案为单跨长大于18m的梁



插件介绍与使用说明配图

图示填充图案为线荷载大于20KN/m的梁(梁截面>0.54㎡)





插件介绍与使用说明配图

图示填充图案为底高度大于8m的梁

插件介绍与使用说明配图

图示填充图案为底高度大于8m的板
