BIM PLUGIN

YouFu bimTool【有福梁柱节点分析插件】

计算梁柱节点混凝土强度相差过大时的相接工程量

返回BIM造价插件目录 →

插件简介与使用说明



使用说明:



1.此插件开发版本为Revit 2016  其他版本未经测试,必须严格按照此声明方法操作,其他方法未经测试,无法保证实现效果



2.请严格按照此说明放置文件及文件夹

*将  YouFu bimTool  文件夹插件介绍与使用说明配图放置于C盘(文件夹务必一直保留,之后会陆续开发其他功能放出供大家免费使用,切勿删除

*文件夹内含四个文件

插件介绍与使用说明配图

*将  concrete analysis.addin  放置到路径  C:\ProgramData\Autodesk\Revit\Addins\2016 下(此步骤为将插件在revit中注册,若不想使用此插件,在此路径下删除该文件即可)

3.运行插件

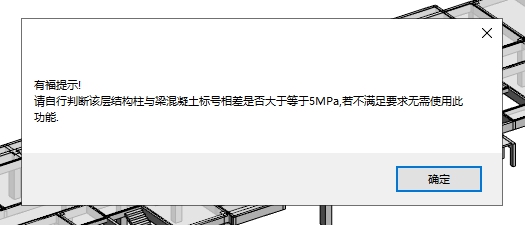

4.请按照设计图纸自行确定哪些楼层需进行节点混凝土分析(原则上柱混凝土与梁混凝土差值大于等于5MPa)

插件介绍与使用说明配图

*作者第一版本为自动识别梁柱的revit材质,但是每个人的模型各有不同,柱与梁的材质名称也千奇百怪,无法有效的识别,故第二版本设置为根据设计图纸自行判断,如该楼层符合要求再进行节点部分混凝土计算即可



5.根据提示输入内容(1.标记栏内的楼层编码2.梁族的高度名称3.梁族的宽度名称4.等级划分角度值)

插件介绍与使用说明配图



插件介绍与使用说明配图

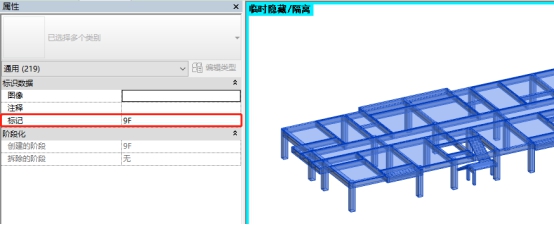

在标记栏内给要进行梁柱分析的楼层统一命名

插件介绍与使用说明配图

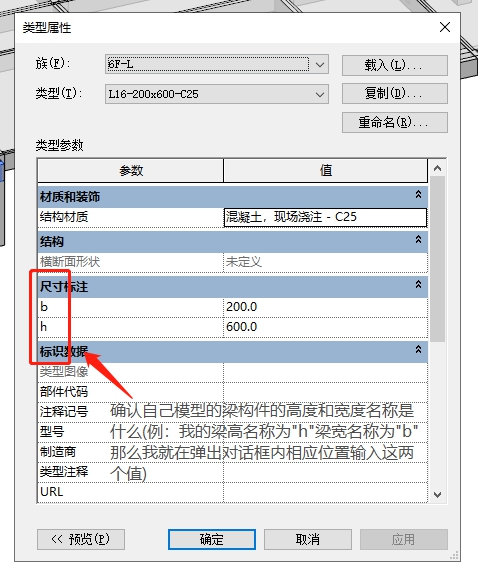

*不同模型的梁族对高度和宽度的命名各有不同,故需要自行输入梁高、梁宽命名



对话框第二栏输入梁高度名称,示例梁高名称为“h”,用户按自身情况输入即可(例也许你族的梁高命名为“梁高度”,那么就在第二栏输入 “梁高度”即可)

对话框第三栏输入梁宽度名称(同上,各有不同,自行输入)

插件介绍与使用说明配图

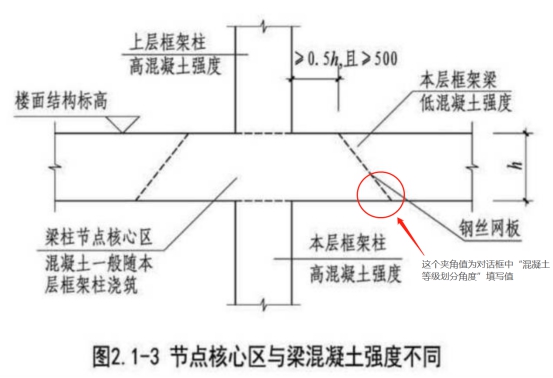

第四栏“等级高低划分角度”意为图示角度值,该值与最终混凝土工程量有关(角度越小工程量越大,作者查阅了部分规范图集并未发现规定取值,部分施工方案按45度计算,建议取30到60度之间)



插件介绍与使用说明配图

6.有福会自动统计该楼层所有的结构柱和梁

插件介绍与使用说明配图

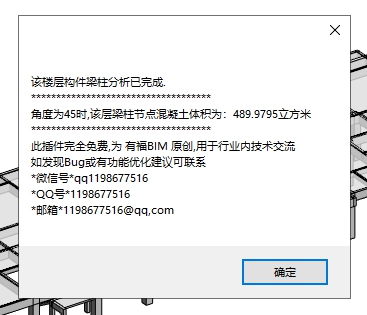

7.有福BIM梁柱分析插件运行完成

插件介绍与使用说明配图

得到的混凝土体积乘以相应标号的差价既是所求的价格

插件介绍与使用说明配图

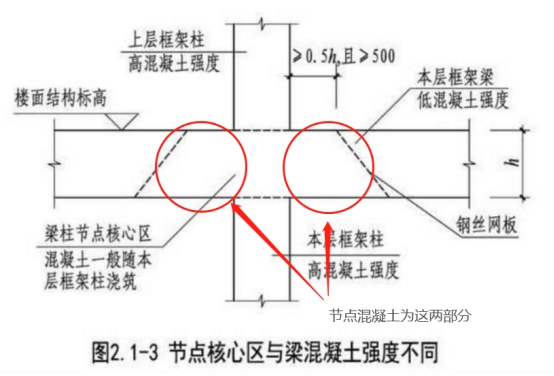

节点混凝土位置示意
