Revit中，族是项目的基本元素，（Revit族文件以“.rtf” 为后缀）。Revit提供的族编辑器可以让用户自定义各种类型的族，而根据需要灵活定义族是准确、高效完成项目的基础。
   Revit自身提供了一个很丰富的族库，用户可以直接载入使用。但在实际项目中，还须不断积累自定义族，形成适用于自身的族库，从而提高后继项目的设计效率。下面主要总结我在自建族过程中心得体会。
1.族模板的选择。
    Revit根据族的用途和类型，提供了很多种类的族模板，在自建族时首先需要选择合适的族模板。族模板预定义了新建族所属的族类别和一些默认参数。参数类型包括“族参数”和“共享参数”。“族参数”又包括“实例”和“类型”两类，实例参数将出现在族“图元属性”对话框中，而类型参数出现在“类型属性”对话框中；
2.族中各种实体形状的创建
   选定了族模板后，就可以开始创建族的实体形状。空心形状和实心形状是最重要的两个命令。其中实心形状用来创建实体模型，空心形状则用来剪切洞口。实心和空心形状都包括拉伸、融合、旋转、放样、放样融合五项功能。

3.空心剪切功能的摸索

   通过自己做的关于在族中间使用空心剪切功能的测试来进行说明。主要内容包括在族中建立空心形状，并在项目中使用空心形状对实体构件进行剪切开洞，并最终得出结论。
使用空心模型进行剪切时有些要注意：
   由于是在族中增加了空心模型，因此当选用基于面或板的族时，族会自动在项目中选择的板上开孔，但是交界处的其他板还需要使用剪切功能；而常规模板的族，则按照通常情况，对每个板使用剪切命令：点选剪切命令后先选中需要剪切的实体，再选中集水井族完成开孔。

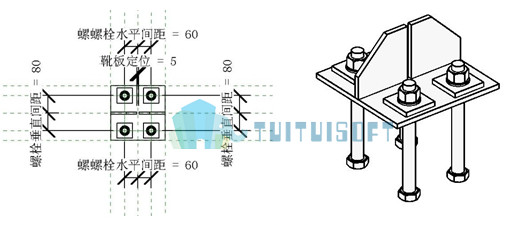

4.族的参数设置
   参数一般包含以下几个属性：基本属性文本型/数字型；外部属性几何型/描述型/功能型等等，这里是指当前参数是用来描述模型的几何参量还是其它；内部属性确值型/值域型/函数型等。
常用族参数除了常规的数学运算还有逻辑运算外，可以利用一些小技巧来实现一些包括取整，奇数和偶数等功能。

5.约束与嵌套命令（创建复杂的参数化族）
   关于对齐功能的使用。刚开始做参数化族的时候，没有深入学习这一功能，只是在模型中布置构件位置时使用。不过当做参数族的时候发现，这一功能可以起到简化参数、简洁界面等很好的效果。比如，在绘制出定位用的参照线后，将其他需布置的构件与参照线使用对齐功能并锁定，当对参照线的尺寸标注进行参数化后，不管同一条参照线上对齐锁定有多少构件，都可以只通过改变参照线的定位参数来实现其他构件的定位。这样建出来的族，参数界面会简洁许多，而且这是一个较基础的功能，可以延伸出很多应用方式。

以上对我建族的心得体会进行了简单总结，通过自建族，第一使得我对Revit的功能更加熟悉、操作也更加熟练；第二帮助我完成了很多特殊的模型；第三，给我自己创建了一个族库，以后利用起来非常方便，可以很大程度提高今后项目的设计效率。总而言之，Revit的建族功能非常强大，而且还有很多潜在优势可以挖掘，在今后的学习使用过程中可以在族创建的精细化程度上进一步提高。
