接上节，总结阵列问题。

3.阵列命令易错点

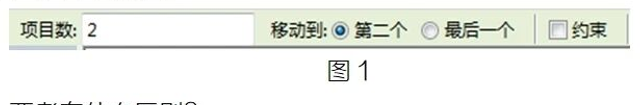

1)移动至第一个与最后一个阵列时，选项卡上有关于移动到，有两个选项:第二个和最后一个，如图1所示。

两者有什么区别?

最后一个:简单来说，如果你要控制阵列构件的首尾总长度，两个阵列构件的间距随着总长度及单个阵列构件的个数，选择“最后一个

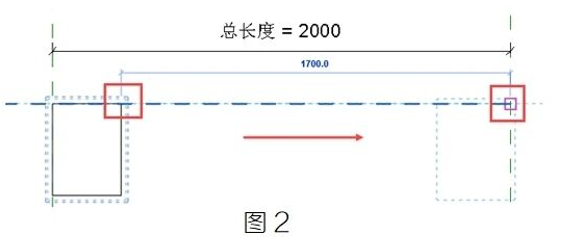

使用最后一个时，捕捉第一个阵列构件时，要捕捉尾部端点，或者说在尾部参照线上的点，方便精准定位，如图2所示。

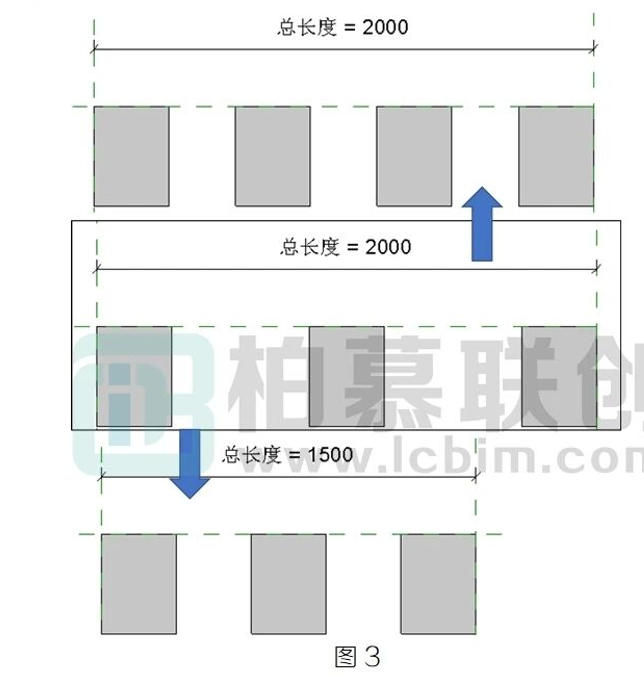

完成后如图3所示，分别修改阵列构件的个数及总长度，观察构件变化规律。

大家会发现，首尾固定，中间自动变阵。

第二个:简单来说，如果你要控制相邻两个阵列构件的间距，阵列构件的总长度随着间距及单个阵列构件的个数，选择“第二个”。

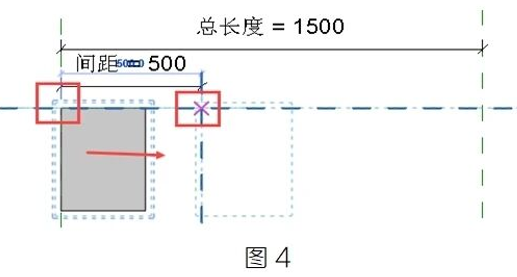

使用最后一个时，捕捉第一个阵列构件时，要捕捉首部端点，或者说在首部参照线上的点，方便精准定位，如图4所示。

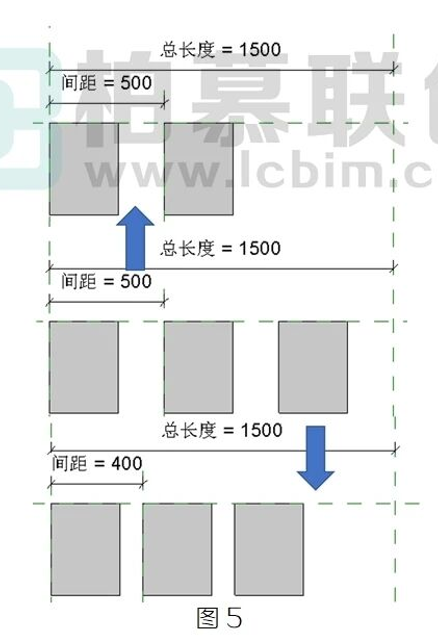

完成后如图5所示，分别修改阵列构件的个数及间距，观察构件变化规律。

大家会发现，间距固定，长度自动变阵。

2)构件锁定

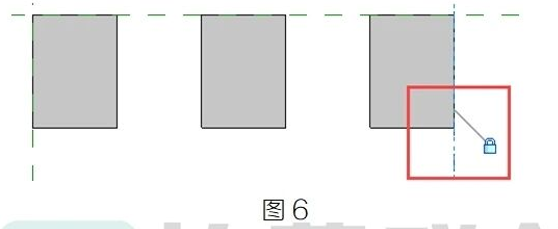

使用“最后一个”时，要将最后一个阵列构件尾部与参照平面锁定，以便构件与参数联动，如图6所示。

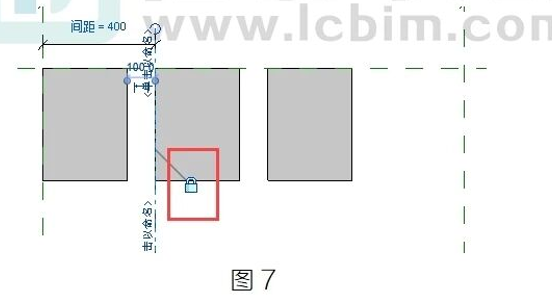

使用“第二个”时，要将第二个阵列构件首部与参照平面锁定，以便构件与参数联动，如图7所示。

3)是否勾选成组并关联

在选项栏中有一个“成组并关联”，如果后期需要参数控制构:件形态，则需要勾选;如果只是一次性的成品，则不需要。
