我们在使用Revit绘制结构框架(梁)时，往往需要对梁进行偏移设置，对此我们通常会采用修改梁的“起点/终点标高偏移”或者直接修改“Z轴偏移”值，但是两者有什么异同呢?接下来为您解答:

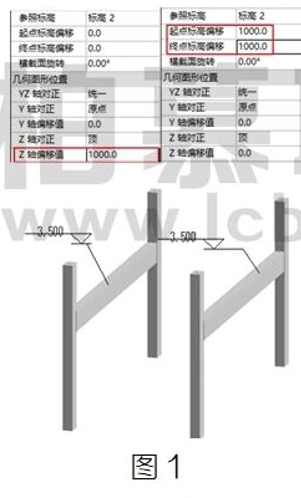

1..结构框架在未给定旋转角度时，以上两种偏移方式的最终结果是一样的，如图1所示

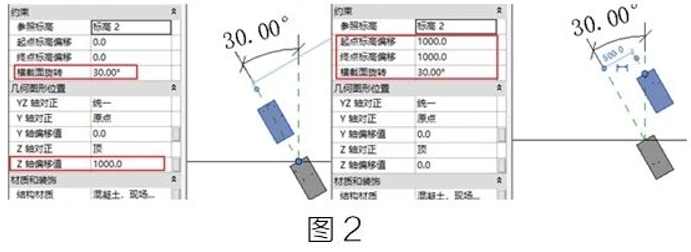

2.当我们给结构框架横截面旋转一定角度后，以上两种方式修改结构框架偏移所导致的结果将出现差异，如图2所示。

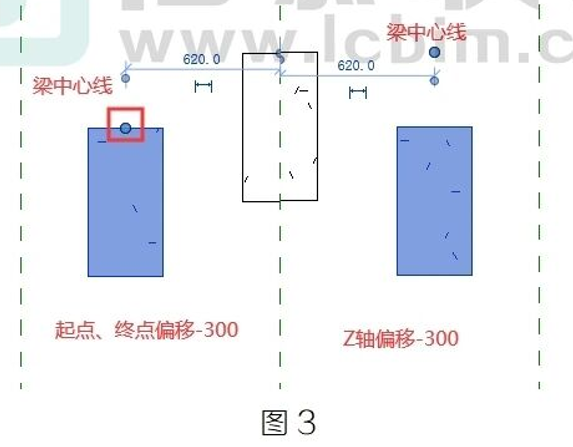

这是由于结构框架在进行“Z轴偏移”时，结构框架中心线未随结构框架标高一起向下降，相当于结构框架的轮廓往下沉降而路径未变，如图3所示;而“起点/终点标高偏移”是整体轮廓与路径同时偏移。当结构框架横截面进行角度旋转时，框架轮廓以结构框架中心线进行旋转，故在进行横截面旋转时结构框架位置会出现以上差异。

了解了不同的偏移方式对截面旋转的影响，我们在使用时就可以根据我们的实际需要设置偏移方式。
