在做项目过程中，会遇到简单但是重复、繁多的工程，例如屋面瓦片，那么遇到这种情况应该怎么处理呢?今天我们就交给大家一个简单的方法来创建屋面瓦片。

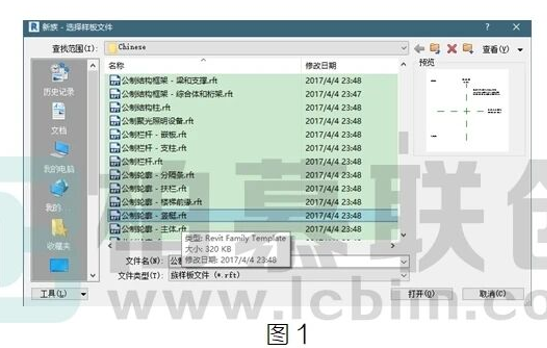

1、首先创建瓦片族，新建族，选择<公制轮廓-竖挺>，如图1所示:

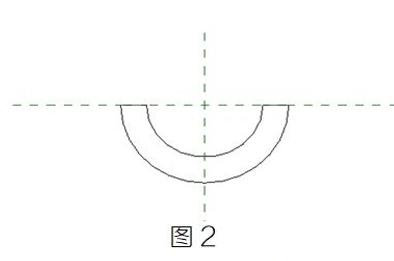

2、点击详图选项卡中〈线>，绘制瓦片轮廓，完成并保存，如图2所示:

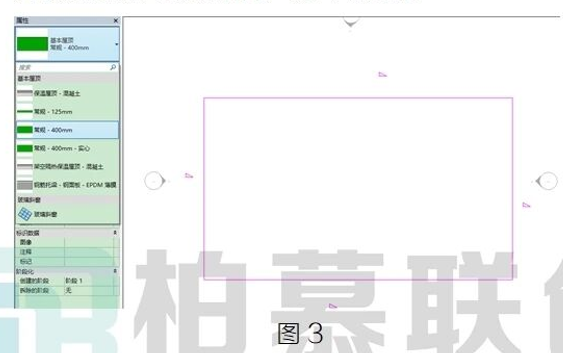

3、新建一个项目，在项目中使用迹线屋顶绘制出一个矩形坡屋顶，并将属性改为玻璃斜窗，如图3所示

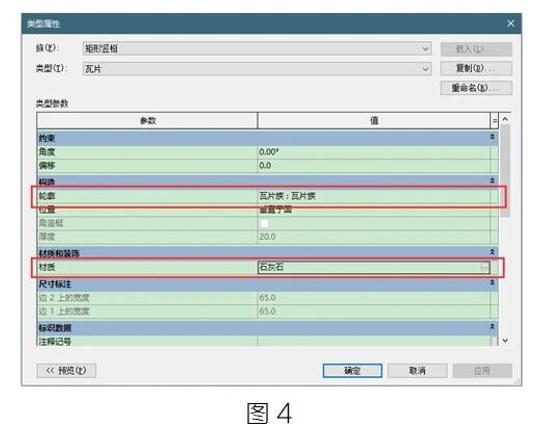

4、将之前新建的瓦片族载人到项目中，点击建筑选项卡〈竖梃>，编辑竖挺类型，复制一个新类型，命名为瓦片，修改轮廓为瓦片族，设置竖梃材质，如图4所示:

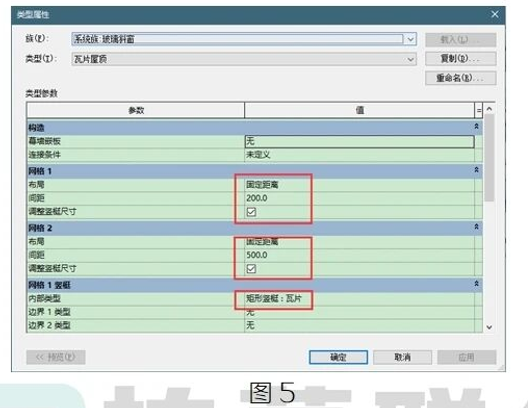

5、选择之前绘制好的屋顶，将网格改为固定距离，网格1间距改为200，网格2改为500，网格1竖挺<内部类型>改为瓦片，如图5所示:

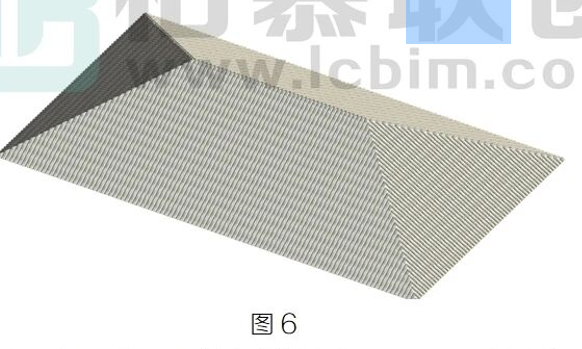

6、点击确定，效果如图

意义:在遇到繁多且简单的构件放置，可以通过创建族，并配合系统构件进行快速创建，省去繁杂的放置过程，节省时间。这种方式做瓦片屋顶，不复杂，而且很大程度上提高的模型的精细度。
