工程项目中，有时候需要给业主制作log0,并在模型中展现出来，如果业主只给一张图片，该如何把图片转换成最终三维模型呢?简单的图案可以描图，遇到复杂的曲线图案，可以采用位图转矢量图的方法，今天我们就给大家介绍一下。

1、在pS中打开素材图片，点击图层选项卡中加锁图标，即可解锁图层，解锁后图片变为可编辑，如图1所示:

2、点击菜单栏<选择>-〈色彩范围>，鼠标移到图片蓝色区域单击，即可取样到蓝色部分，颜色容差200(可调)，确定，如图2所示:

3、选择好的蓝色区域会出现虚线，再配合Shift+Ctr+反选蓝色以外的区域，按下键盘Del键删除蓝色以外的区域(保持纯色，水印之类的都要处理掉)，如图3所示:

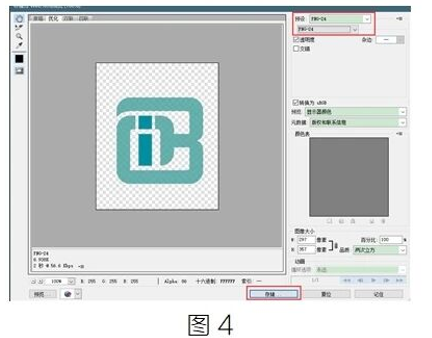

4、Ctr+Shift+Alt+S进入存储为Web所用格式对话框，选择预设为PNG-24,点击存储，选择保存路径，如图4所示:

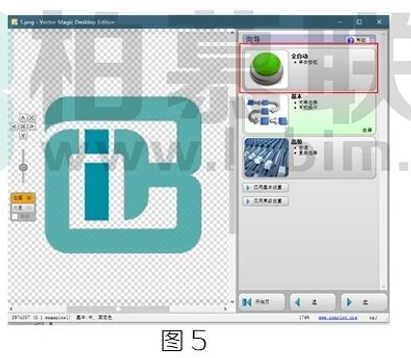

5、下载Vector Magic软件(位图转矢量图)，打开软件，拖人上一步中制作好的图片，然后点击全自动(FullyAutomatic)，也可以使用高级功能，根据实际情况而定，这里选择全自动就可以，如图5所示:

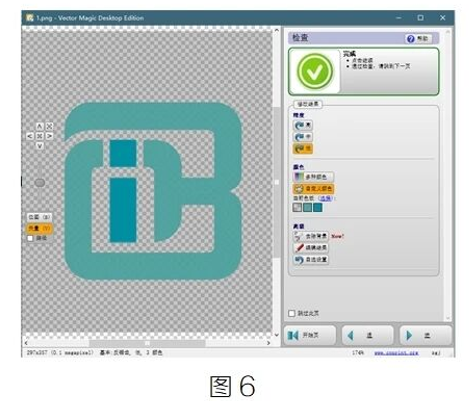

6、软件计算完成后，可以看到左侧，黄色块从位图(Bitmap)上转移到了矢量(Vector)，说明图片已经转换成了矢量图，细分级别(DetailLevel)可以自行调整，这里选择低(low)，如图6所示:

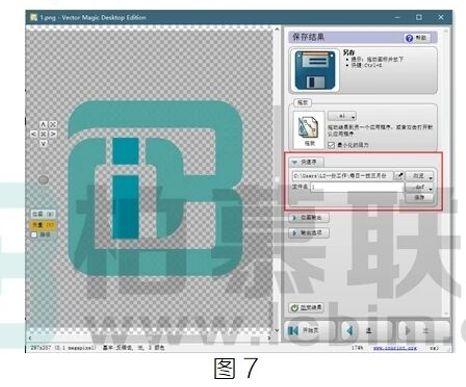

7、点击下一步(Next)，到达保存结果界面，在快存(QuickSave)选项卡中设置保存路径，名称以及保存格式，这里选择dxf格式，点击保存(Save)，如图7所示:

8、在CAD中打开上一步保存的DXF文件，根据需求缩放图像，这里缩放到1m*m，然后另存为DWG文件，如图8所示:

9、打开Revit，新建常规族，插人-导人CAD，选择上一步保存好的dwg文件，创建拉伸，拾取线，可以拾取到导人的dwg文件图案，适当修剪一下，设置拉伸终点，log0图案模型制作完成，如图9所示:
