管综阶段，我们往往会根据项目人员情况将模型进行拆分，可以是高度方向上按照楼层拆分，也可以按照轴网或者防火分区水平方向上拆分;今天就来给大家总结一下具体拆分的方法及注意点。

1.打开需要拆分的机电模型，将模型另存，并重命名。

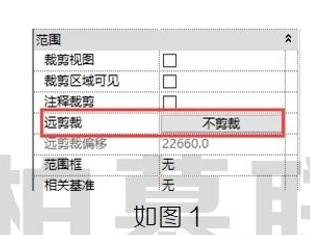

2.转到南立面视图，注意调整立面范围为“不剪裁”，如图1所示:

这个操作是为了保证立面的可视范围。

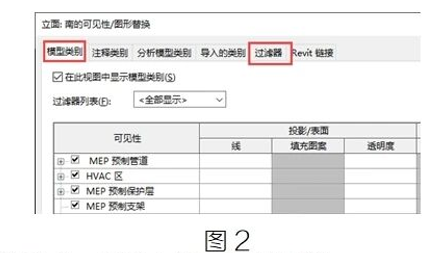

3.打开Wv可见性控制，确定全部类别都可见，且过滤器中没有隐藏构件，如图2所示

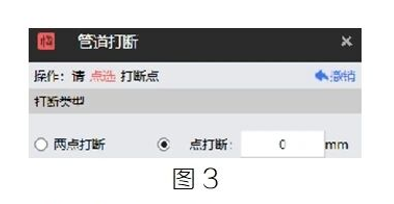

4.选择打断命令，逐个打断贯穿的立管。Revit自带的打断命令，会自动生成一个接头，不是很方便。推荐使用构件坞(免费)中的“管道打断”一“一点打断”，如图3所示

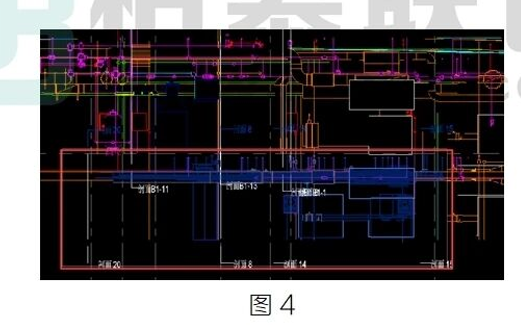

打断管道时，注意控制打断点在标高线上，上下偏移不宜太多。5.通过框选的方法，框选需要删除的楼层，然后删除。框选的时候，注意从左上方到右下方进行框选;框选的边界点要定在标高分界线，避免多选其他楼层的构件，框选边界，如图4所示:

删除时，从左到右，分多次逐次删除;

删除时，其他楼层的剖面同样删除;

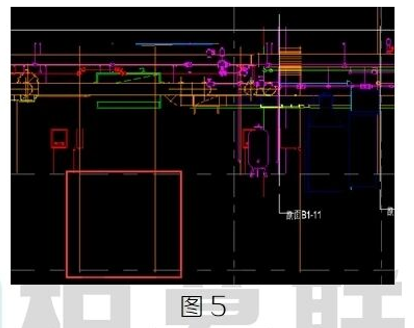

6.检查是否有遗漏构件首先在当前立面视图检查是否有没有打断的管线，将遗漏的立管打断并删除不需要的部分，如图5所示:

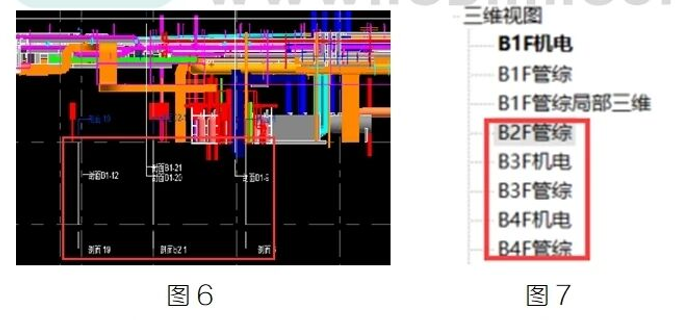

打开南立面的垂直立面(东立面或者西立面)，检查是都有多余的需要删除的构件，主要是剖面,如图6所示

转到三维视图，检查是否有遗漏的需要删除的构件。

从浏览器组织中，删除不需要的视图，主要是其他楼层的视图只留下B1F的视图，其他删除，如图7所示:
保存项目即可。
