BIM教程 | Revit中管道连接方法的总结与分析图文教程（文/李思怡）

相信很多朋友，在机电进行模型整合的时候，总会遇到很多断开的管道，且他们各管道之间位置也是有所偏差的。而往往为了管:道系统的完整性，就需要将他们连接起来。这样工作量往往就很大，而小编今天就为大家总结了一些方便快捷的连接方法，并分析了他们之间的优劣势。这里我分两种情况来说明:

立管与立管连接

横管与立管连接

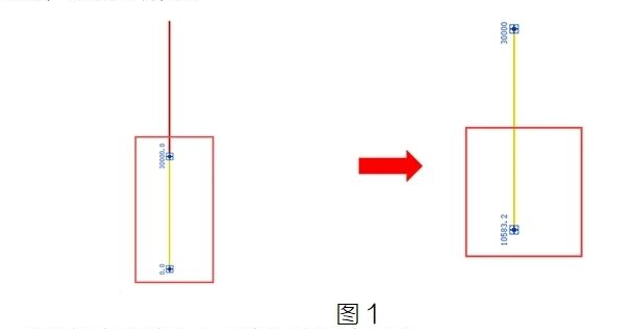

1. 立管与立管连接通常立管与立管连接采用的是先将两个立管对齐，然后使用修剪命令(TR)连接。但是用TR命令时可能会出现，所需要连接的两段管道，出现接头这个多余的管件或是其中一段直接消失的尴。尬局面，如图1所示:

而小编今天就为大家来解决这个问题:

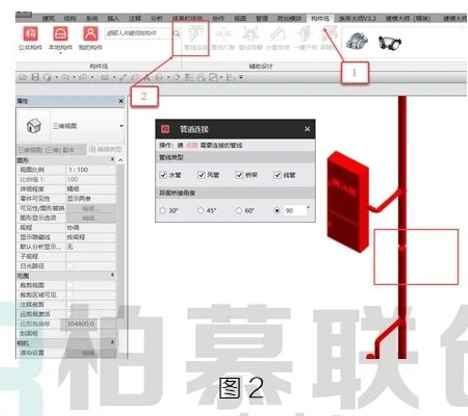

1)使用构件坞(免费插件)中“管线连接”命令点选需要连接的两段管道，就可以自动连接了，而且并不会出现上面我所说的问题，如图2所示:

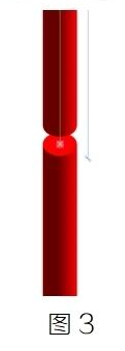

2)直接选中管道用拖拽的方式来进行连接，如图3所示:

第2种方法也是我们目前常用的解决办法，但是此方法容易出现坡度、位置错位，还容易在拖拽过程中连接其它管道。第1种方法，使用方便快捷，能用于各种管道的连接，还能有效的避免，使用拖拽或TR产生的各种问题。

2.立管与横管连接般我们连接此类管道时，总是在平面与三维之间来回切换连

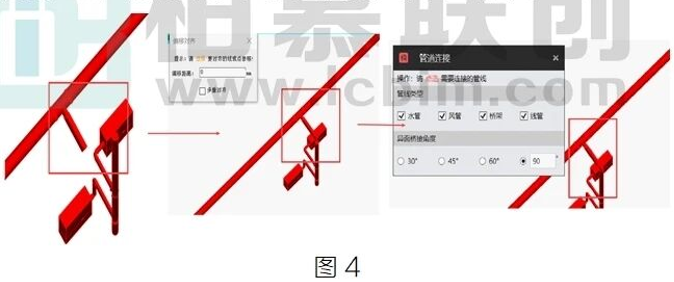

接，项目大时就会特别的卡，这样大大的降低了我们的效率。当立管与横管高度偏差过大时，此方法也就行不通了。这时我们可以用建模大师(通用)中的偏移对齐命令，直接在三维中连接，然后再用构件坞的管线连接，如图4所示:

这样的好处就是:

1)可以大大的提高我们的效率。

2)可以直接在三维中操作。
