BIM教程 | Revit模型如何导入到InfraWorks中图文教程（文/柏慕联创宁夏办事处）

在做项目的过程中，有时就需要我们把Revit模型导人到Infraworks中去，本文就为大家介绍两种导人方法。

第一种方法，通过FBX模型导人。

1、在Revit的三维视图中，把模型导出为FBX文件，在保存FBX文件前勾选使用LOD选项，如图1所示:

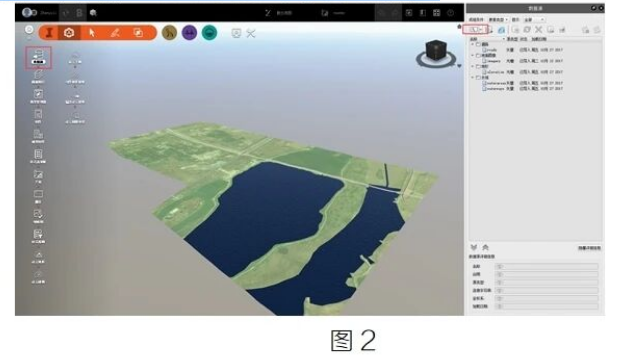

2、在InfraWorks中点击“创建、管理和分析基础设施模型”>“创建和管理模型点击“数据源”，单击“添加文件数据源”，选择“3DModel”，如图2所示:

3、选择之前导出的FBX文件后点击“打开”，如图3所示:

4、此时模型还未导人到Infraworks中，模型尚未配置，如图4所示:置，如图5所示:

5、双击数据源中导入的FBX文件，对导人进来的模型进行配

6、配置完成后，用手动交互的方式确定模型在Infraworks场景中的位置，双击，然后点击关闭井刷新，如图6所示:

7、这样我们的Revit模型就导人到Infraworks中了，如图7所示:

第二种方法，直接导人Revit模型。

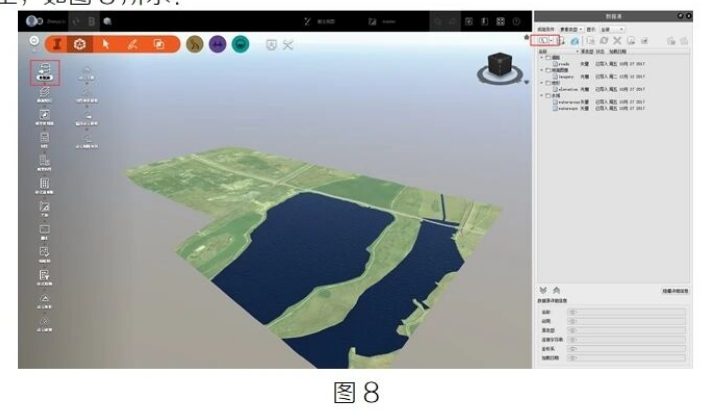

1、在InfraWorks中点击“创建、管理和分析基础设施模型”>“创建和管理模型点击“数据源”，单击“添加文件数据源”，选择“AutodeskRevit”，然后选择需要导人的Revit模型，如图8所示:

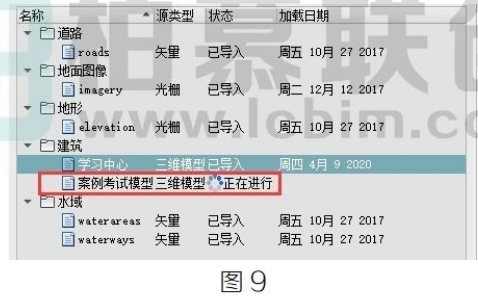

2、小编通过此种方法导人Revit模型时一直显示正在进行，如图9所示，所以小编并不推荐此种模型导入方式。

转载请注明来源本文地址：https://www.wanbim/bim/254336.html
