BIM教程 | Revit中大跨度异形桁架屋顶的快速创建图文教程（文/曾乐）

之前我们介绍了超高层异形幕墙和建筑楼板快速创建。

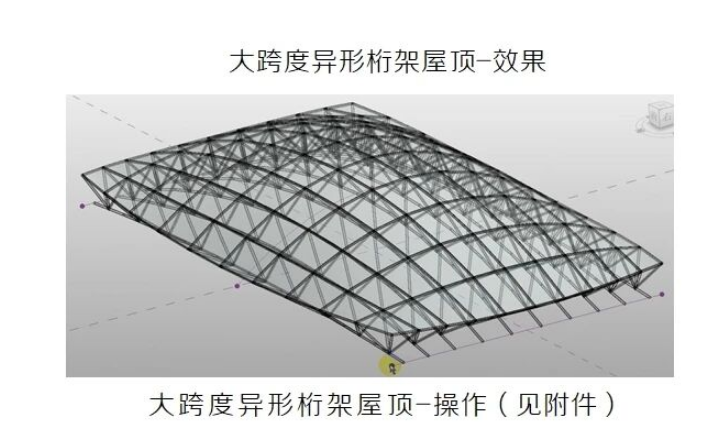

今天，我们继续成长:用Revit体量快速创建大跨度异形桁架屋顶。以后碰到异形、复杂的建筑是不是也可以轻松搞定!老规矩，先上完整操作视频。

第一步:利用体量创建屋顶轮廓。用到了参照点、线、创建实体。

第二步:利用“基于公制幕墙嵌板的填充图案”族样板创建桁架单元体。用到了“自适应点”，过程中，重难点在于:1.区分模型线与参照线。2.分步骤完成后，分步骤拖动自适应点，检验是否会报错，这一点怎么强调都不过分!

这一次我只录制了15分钟的视频就完成了这个大屋顶的绘制，但是在这之前我花了半天时间(3.5h)研究自适应点的关联关系，在绘制过程中经常报错(这里要感谢小惠同学的指导)。从210分钟到15分钟，呈现在大家面前的只有7.1%的时间。

明道若昧，进道若退。看起来好像花费了210分钟做体量是倒退了。但是，普通人的成长会有平台期，甚至可能看起来会倒退。

能够直线式成长的是超人，而我只是普通人。

长期定投BIM，长成希望的样子。一一Athony
