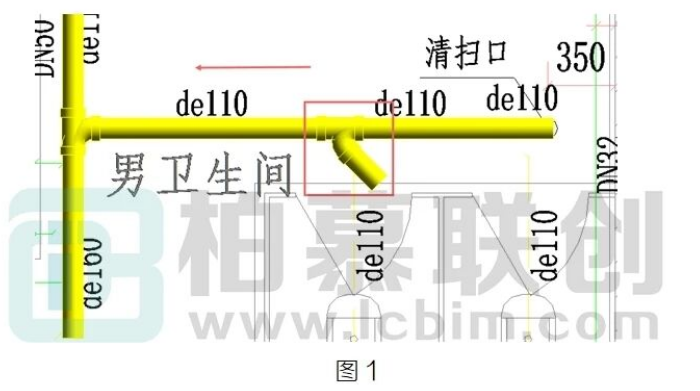

绘制卫生间的排水管时，遇到了一个小问题，生成的顺水三通的方向与水流(箭头方向)不一致，如果不修改，看着会很不协调，如图1所示:

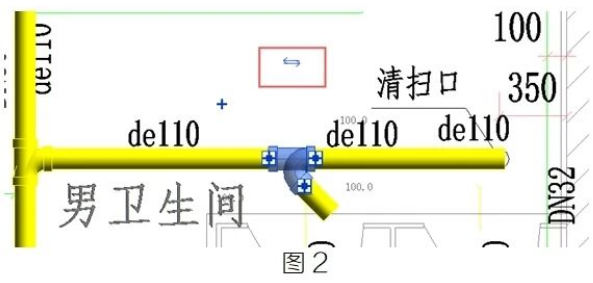

当时，第一反应是翻转顺水三通的方向，单击翻转符号，如图2所示:

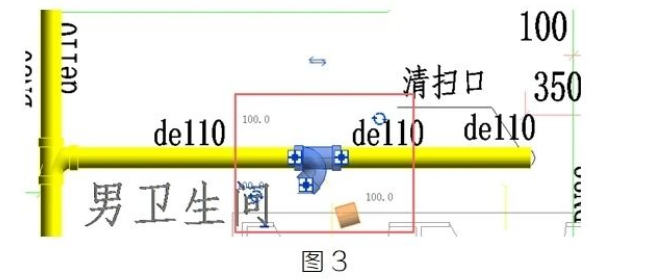

这时候系统竟然报错了!如图3所示:
有些人可能觉得这个是族的问题，的确有可能，但可能性不大。如果是常规的三通族应该问题不大，但是这里为了体现与现场的一致性，我定要顺水三通呢?
之前也听大家说过，这个跟绘制管道的左右顺序有关，调整一下就可以了，可是如果我懒的来回试(调整绘制方向成功率也并非一定百分之百)，有没有一定能成功的办法呢?
今天就给大家分享一种万能的办法，拿好小板凳，听好了。

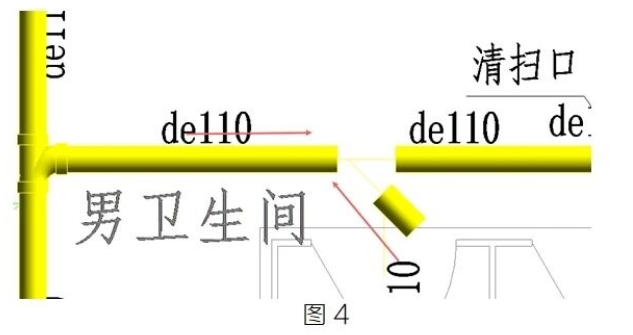

首先，删除生成的方向错误的顺水三通，使用修剪命令，将一段主管与支管连接生成弯头，如图4所示:

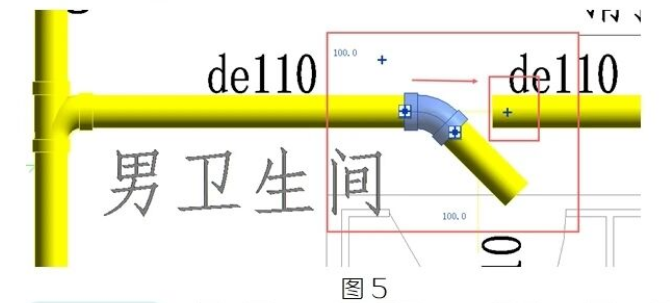

然后选择生成的弯头，单击弯头变三通的+号，将此弯头生成三通，如图5所示:

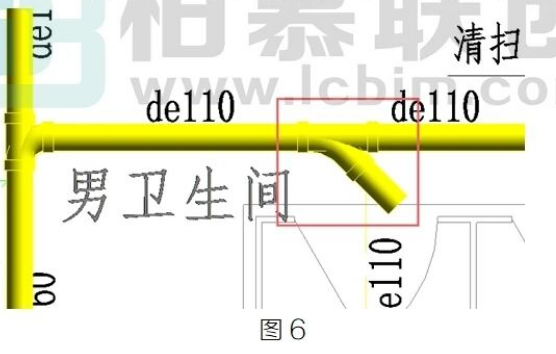

最后将另一根管道与三通连接即可，如图6所示：
