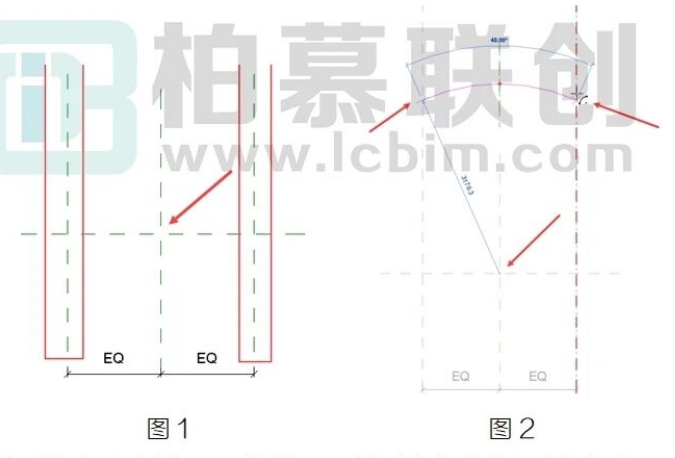

圆弧参变的限制条件，比如圆心锁定、端点锁定等，优先级是怎么的呢?今天给大家汇总一下。首先，新建族时对放样路径进行参变，选用公制常规模型族样板。绘制两道参照平面，均分。考虑以样板默认坐标原点为圆弧圆心位置。如图1所示:使用放样，绘制路径，选择“圆心-端点弧”。点击坐标中心位置确定圆心，再绘制圆弧交两道参照平面，如图2所示:
此时选中圆弧路径，属性栏显示“中心标记”使圆心标记出现。将圆心标记锁定于坐标原点，为半径添加参数R。

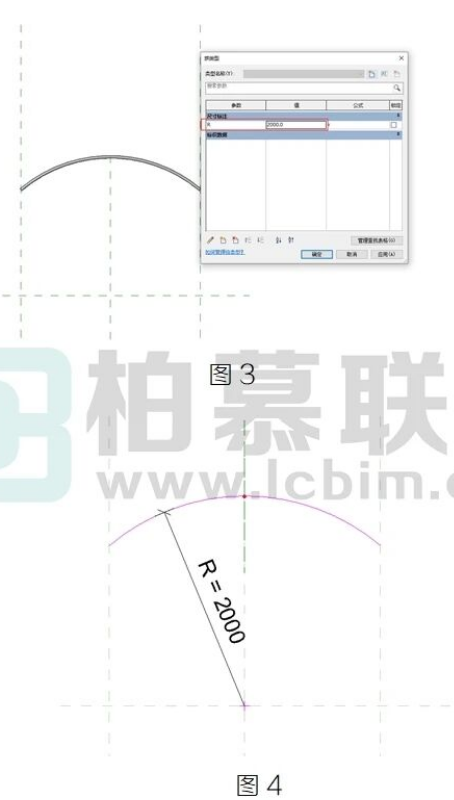

随意绘制一个断面轮廓完成放样。调整参数R的值，可以看到此时的圆弧放样参变，为半径改变圆心保持不动的方式。如图3.4所示:

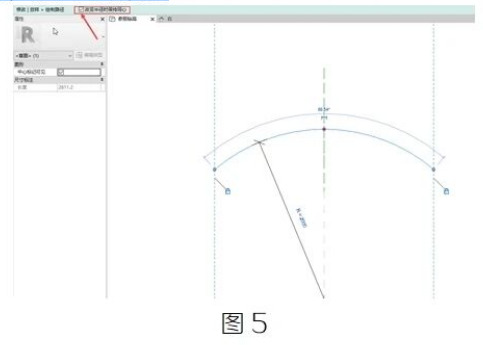

可以测试，只要锁定了圆心于坐标原点，即使锁定圆弧路径两端点于参照平面，或取消勾选“改变半径时保持同心”。依然参变方式为圆心不变，如图5所示:

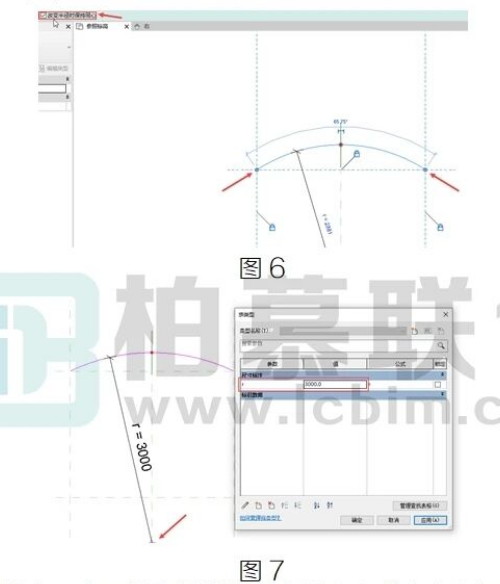

若添加一道横向参照平面，锁定其两端点位置。如图6.7所示，此时保持“改变半径时保持同心”勾选。进行半径参变，只会圆弧起点终点固定，圆心相应调整。
综上锁定圆心限制条件优先于自带命令“改变半径时保持同心”。锁定圆弧两端点限制条件优先于以上两种命令。
