不知道大家有没有遇到过轴网的轴号在不同的视图中总是会若:隐若现的情况。下面给大家介绍一下:
当在绘制有直线轴网的平面上建立一个剖面时，转到剖面视图时，轴网会出现只有一端有轴号，而另一端却没有显示轴号的情况，如图1所示:
下面给大家介绍一下如何解决这个问题。

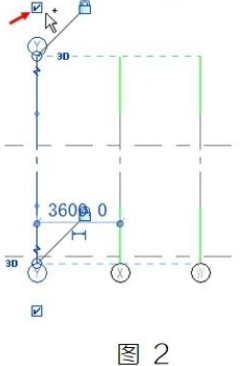

点击轴网后，另一端没有显示轴号的边上会出现一个小矩形框，此时单击鼠标左键勾选上后，轴号就会显示了，如图2所示:

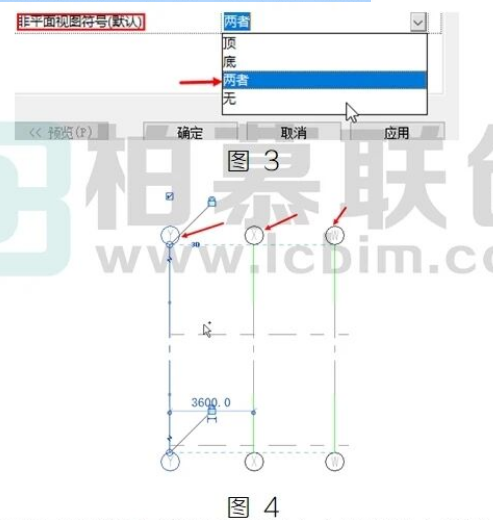

更快速的方法是点击轴网后进人编辑类型界面，找到非平面视图符号将底改为两者，然后点击确定后退出，就可以看到剖面中的所有轴网的两端都显示了轴号，如图3.4所示:

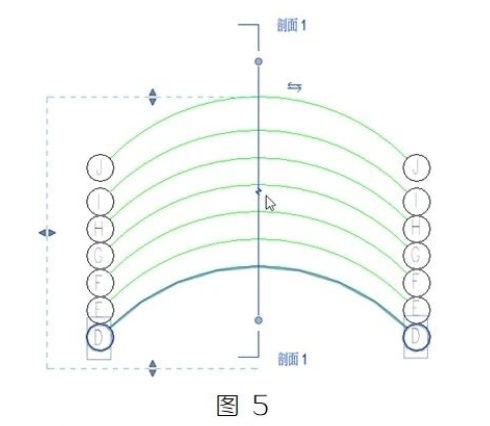

那我们来看下弧形轴网在剖面视图中会出现什么情况。如果要:在剖面视图中看见弧形轴网的话，请一定要将剖面与弧形轴网相垂直，如图5所示:

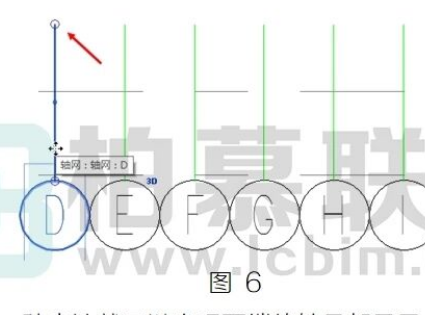

此时转到剖面视图后，按照前面所说的第一种方法操作没有出现小矩形方框，该方法失效了，如图6所示:

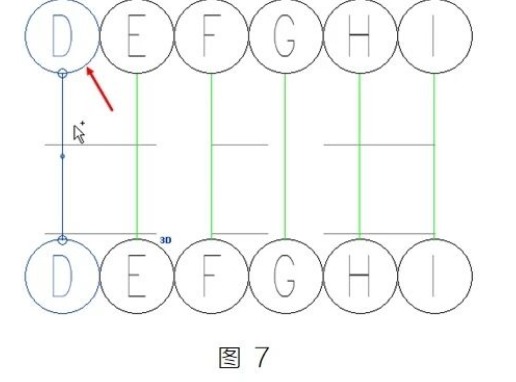

而按照第二种方法就可以实现两端的轴号都显示，如图7所示:
