BIM教程 | Revit中风管截面符号设置图文教程(文/BIM小妹)

发布于:2026-07-02 15:19:13
首页/BIM专题
分享

Revit中管线剖面是我们经常用于表达多层管线位置的一种视图,清晰明了,大家甚是喜欢。

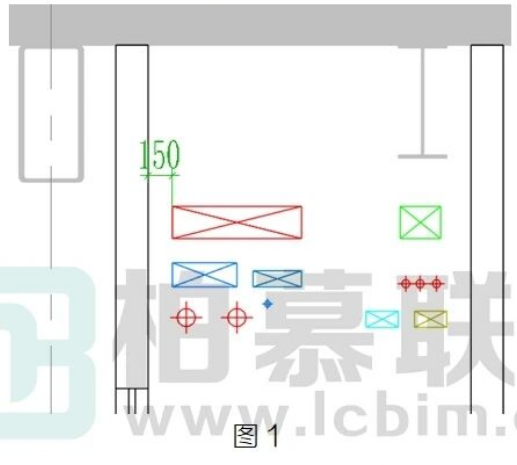

剖面中,系统会默认给管线(管道、桥架、风管)的截面一些符号,风管、桥架为交叉线,管道为十字线,如图1所示:

腿腿教学网-BIM教程 | Revit中风管截面符号设置图文教程(文/BIM小妹)

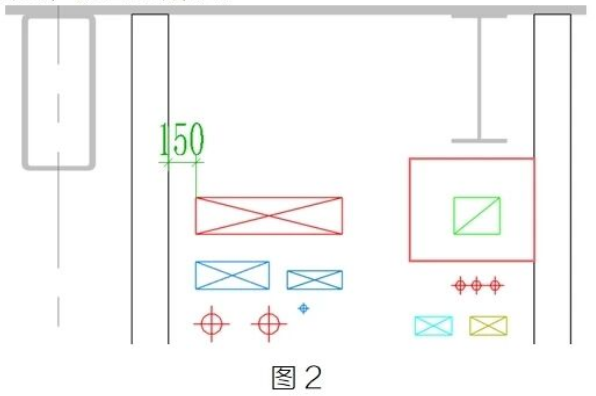

关于剖面管线的显示符号,大家的喜好或者标准不甚统一。比如,有些单位选择使用默认的显示,有些单位喜欢截面空空,没有任何符号,有些单位又倾向于风管与桥架区分开,桥架用交叉线风管用斜线,如图2所示:

腿腿教学网-BIM教程 | Revit中风管截面符号设置图文教程(文/BIM小妹)

当然,什么样的选择我们这里不做统一,来说一下如何设置风管的截面样式。

注意,这个设置是以系统为单位的,不是针对某一类型分管也不是整个项目的风管。

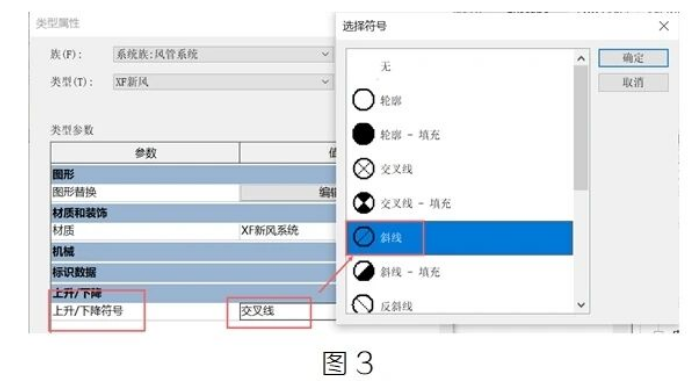

进入某一个风管系统的类型属性对话框,找到上升/下降符号,修改为斜线即可,如图3所示:

腿腿教学网-BIM教程 | Revit中风管截面符号设置图文教程(文/BIM小妹)
