BIM教程 | Revit中系统家族解析图文教程（文/BIM小妹）

Revit机电模型中系统是一个很重要的概念，关于系统有几个概念，初学者总是傻傻分不清楚，今天就来跟大家说道说道。

1.系统分类

系统分类是软件内设的，管道系统分类一共11种，风管系统分类3种。

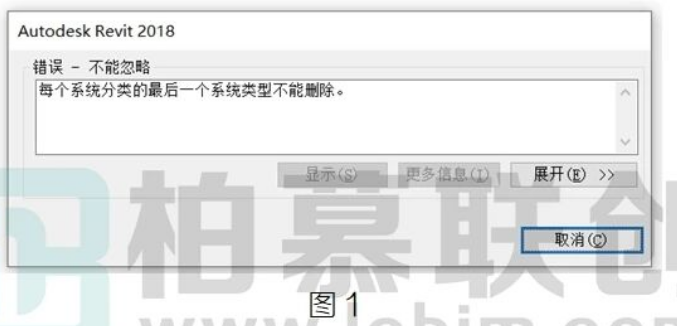

系统分类不能增加也不能删除，当项目中某一个系统分类所属的最后一个类型被删除时，系统会报错，如图1所示:

系统类型的系统分类不能修改。

2.系统类型

通过复制已有系统生成一个新的系统类型，此系统的系统分类与复制的系统一致，不能后期修改。

我们通常说的系统，其实就是系统类型;

我们可以独立设置此系统类型的材质、缩写等等。

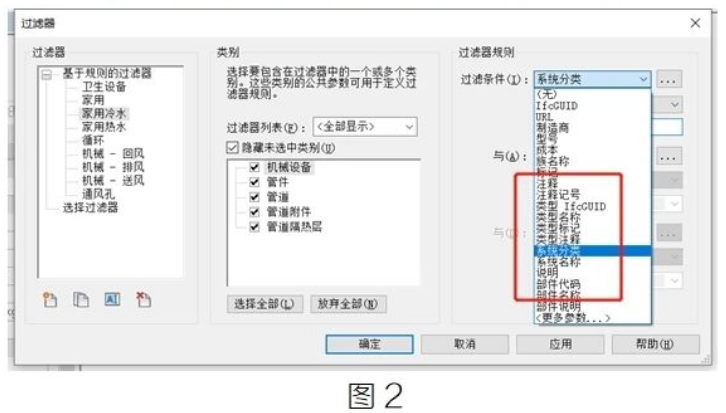

一般设置系统过滤器时，会使用系统类型作为过滤条件;特别注意的是，机械设备没有系统类型属性，当过滤器类别中添加了机械设备，过滤条件中就没有了系统类型，如图2所示:

3.系统名称

连接在一起的管线、设备会形成一个系统，每一个系统会有唯一的系统名称。

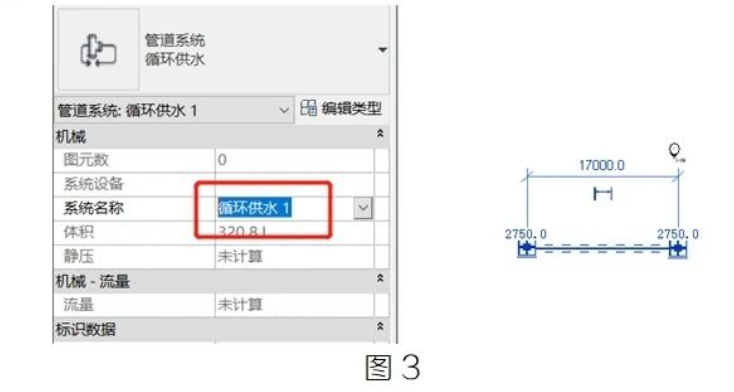

系统名称的生成规则请查看上期每日一技;系统名称可以手动更改，如图3所示:。

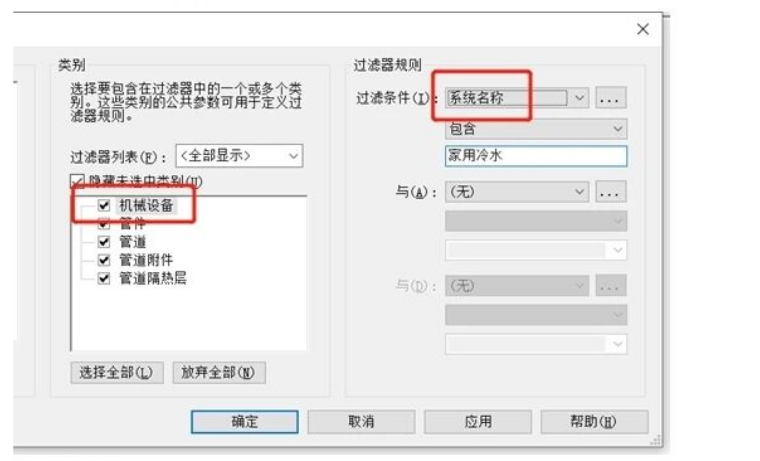

当系统过滤器的过滤类别中包含机械设备时，过滤条件可选择系统名称，如图4所示:

4.系统缩写

系统缩写是系统类型的一个类型属性，可以设置，也可以不设置。

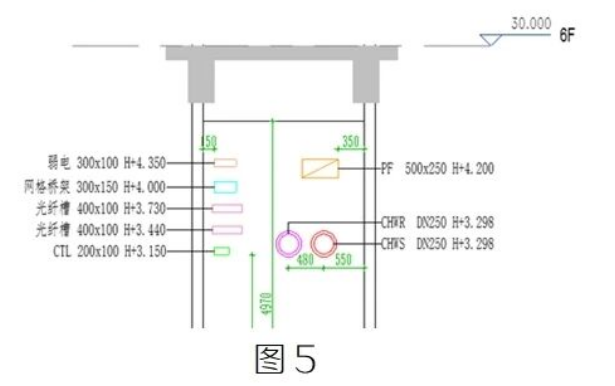

系统缩写的设置会影响系统名称的生成规则。管线标注出图时，会用到系统缩写，如图5所示:
