在 Revit 建模过程中，CAD 图纸常被导入作为建模和定位参考。导入时的“仅当前视图”选项，会直接影响图纸在项目中的显示范围、楼层管理方式和后续维护效率。

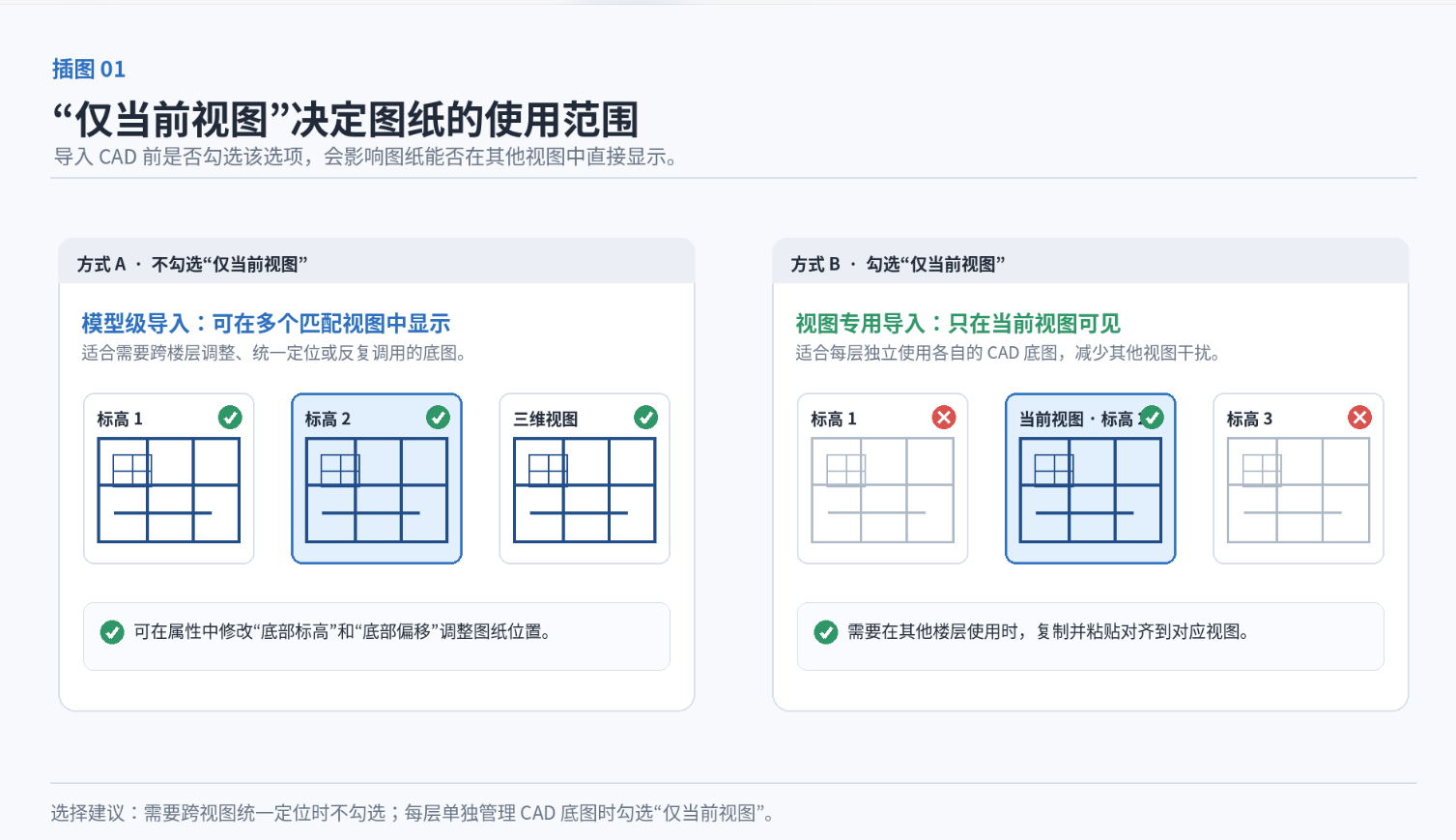

一、“仅当前视图”的核心作用
“仅当前视图”决定 CAD 图纸是作为模型级对象使用，还是作为视图专用对象使用。
不勾选：CAD 图纸可在其他匹配视图中显示，并可通过属性调整所在标高。
勾选：CAD 图纸只在当前导入的视图中可见，其他楼层或视图不会自动显示。
二、不勾选“仅当前视图”：适合统一管理与跨楼层调整
不勾选时，导入的 CAD 图纸不只服务于当前平面视图，通常可在其他对应视图中显示。
这种方式适合以下情况：
同一张图纸需要在多个视图中调用；
图纸需要统一定位或调整；
导入后发现图纸放错楼层，需要快速修改关联标高；
项目中希望减少重复导入和复制操作。

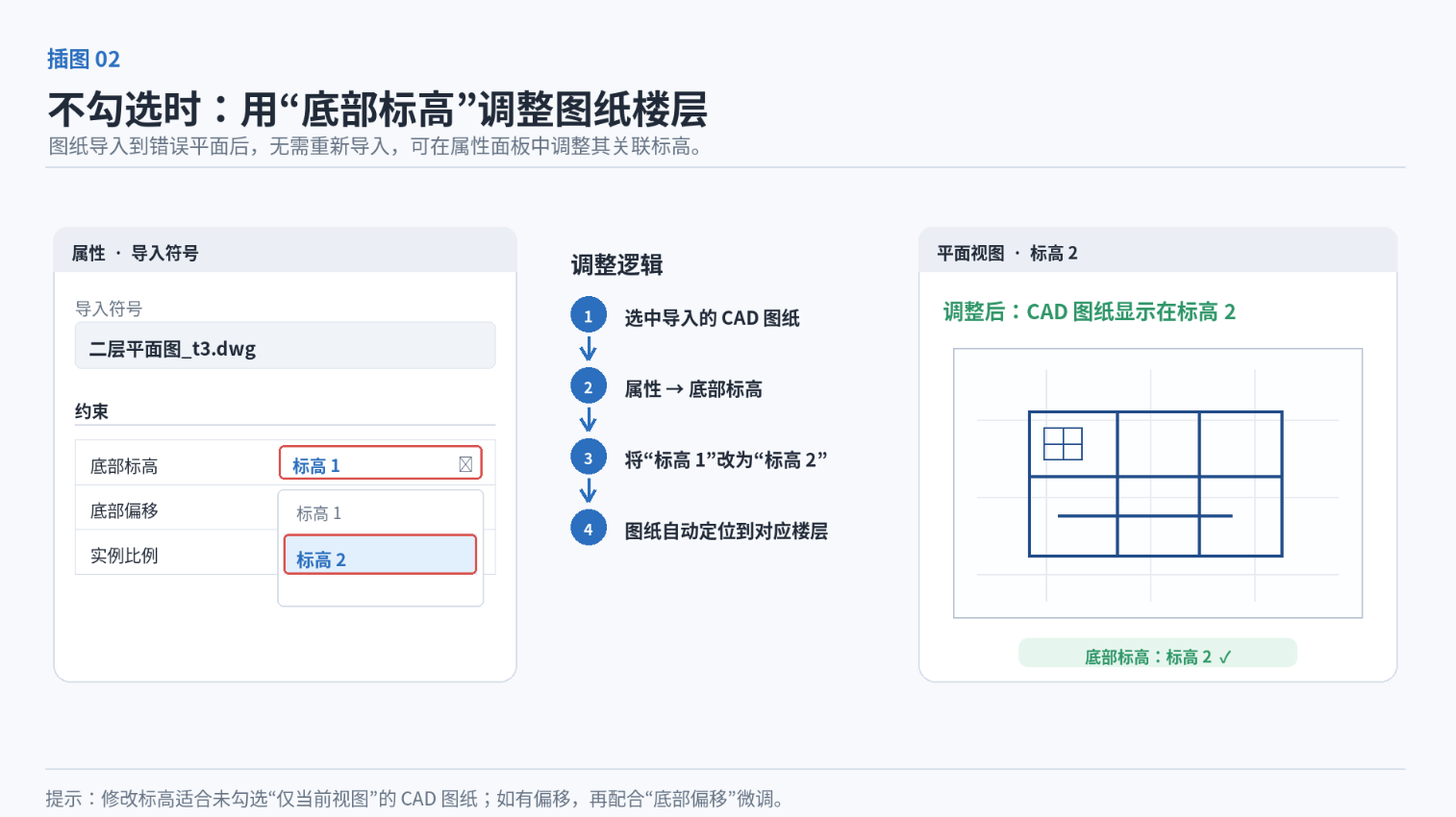

例如，原本应放在“标高 2”的 CAD 图纸误导入到“标高 1”中，可以选中该图纸，在属性面板中将“底部标高”改为“标高 2”。如高度仍有偏差，再通过“底部偏移”进行微调。
需要注意的是：这种方式下，若某些视图不需要显示 CAD 图纸，通常需要在对应视图中单独进行可见性控制。
三、勾选“仅当前视图”：适合每层独立使用底图

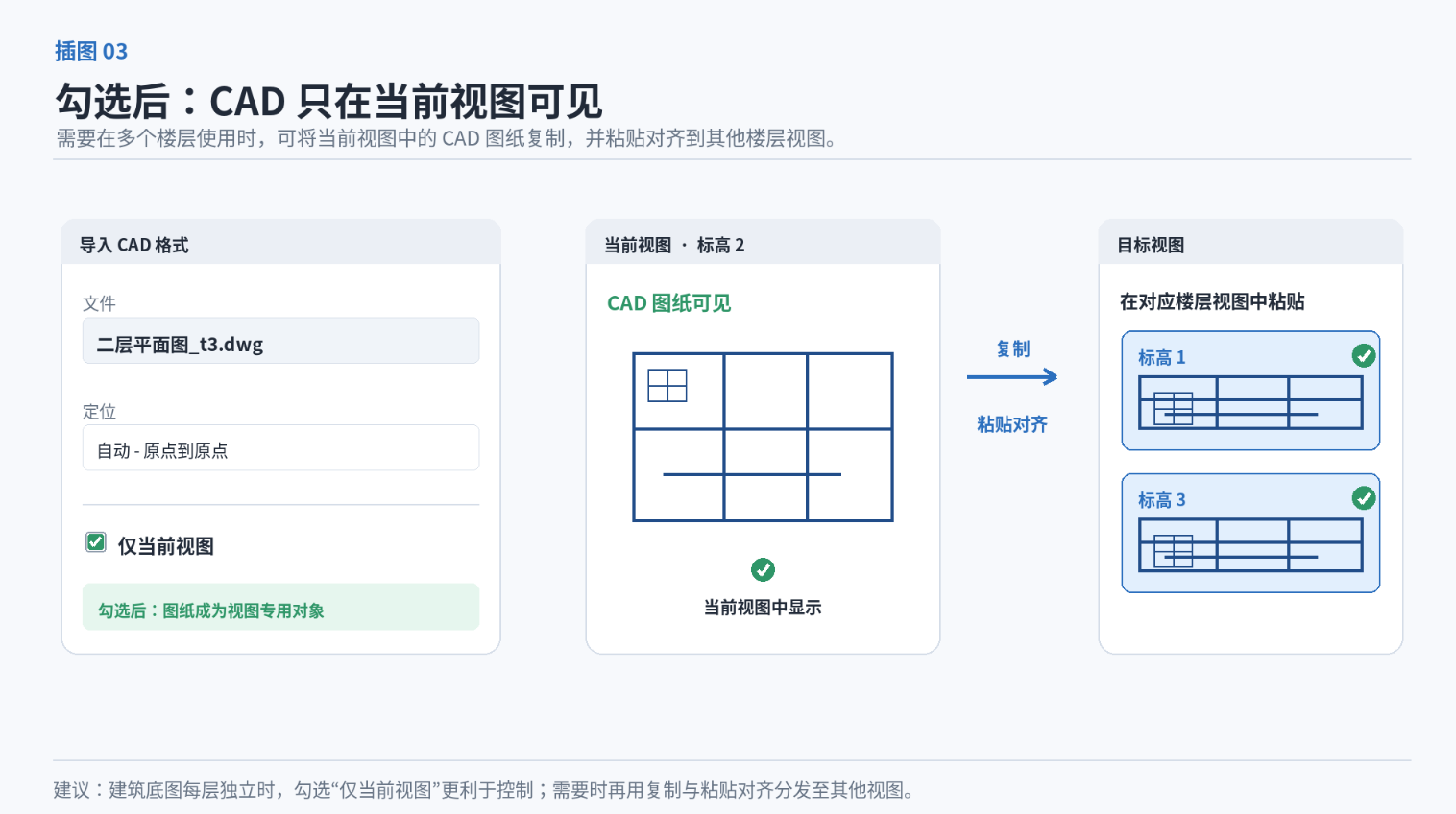

勾选“仅当前视图”后，CAD 图纸会成为当前视图的专用对象。
例如，在二层平面图中导入建筑 CAD 底图并勾选该选项后，这张图纸只会在二层平面视图中显示；切换到一层、三层或其他视图时，不会自动出现。
这种方式更适合：
每个楼层都有独立的建筑底图；
不同楼层的 CAD 图纸内容不同；
希望减少其他视图中的底图干扰；
机电综合、深化建模时，需要按楼层分别管理参考图。
当其他楼层也需要使用相同图纸时，可在当前视图中选中 CAD 图纸，执行复制，再进入目标楼层视图进行“粘贴对齐”，即可快速分发到底图需要使用的视图中。
四、两种方式怎么选？
| 使用情况 | 建议设置 |
|---|---|
| 同一张图纸需要跨视图统一定位 | 不勾选“仅当前视图” |
| 图纸导入错楼层，需要修改关联标高 | 不勾选“仅当前视图” |
| 每层建筑底图独立，互不干扰 | 勾选“仅当前视图” |
| 只想让底图出现在某一个平面或剖面中 | 勾选“仅当前视图” |
| 多层都要使用同一张图纸，但希望独立控制 | 勾选后复制并粘贴对齐 |
五、使用建议
导入 CAD 前，先明确图纸是“全项目共用参考”还是“当前楼层专用底图”。
需要统一调整、统一定位时，建议不勾选；每层图纸独立、希望视图更干净时，建议勾选“仅当前视图”。这样能减少后期隐藏、调整和管理 CAD 图纸的工作量。
