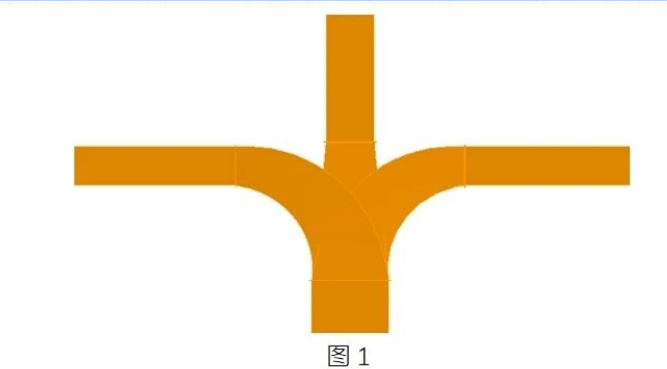

风管四通是风管绘制过程中常见的构件，很多人在建模过程中会发现，风管矩形四通特别大，跟底图差距比较大，如图1所示:
那怎么将它缩小呢?
其实这个大，主要是四通弧度比较大，弧度一大，就会显得四通特别大。问题找到了，那怎么解决呢?

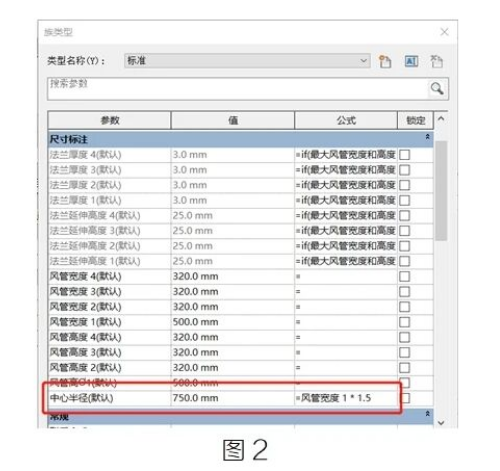

我们进入族编辑界面，在族类型对话框中，找到参数中心半径，一般的族中，这个参数会赋予一个公式，风管宽度11.5，如图2所示:

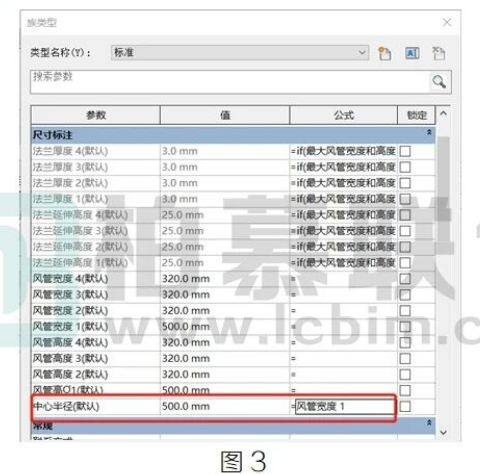

如果想这个族缩小一点，很简单，修改公式，修改为风管宽度，如图3所示:

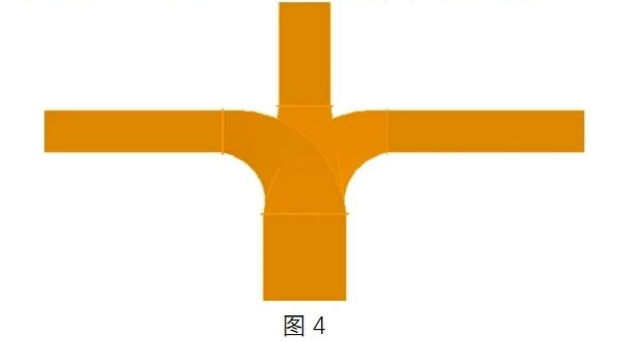

风管四通看着就小了一圈，完成缩骨，如图4所示:
转载请注明来源本文地址：https://www.wanbim/bim/254306.html
