小编今天是项目结束的最后一天了，正在忙于出图的时候，发:现导出的dwg图纸竟然看不见剖面符号!真的是关键时刻掉链子!你有没有被这个问题急的满头大汗呢?下面就来说一下小编发现的解决方法。
第一个方法:

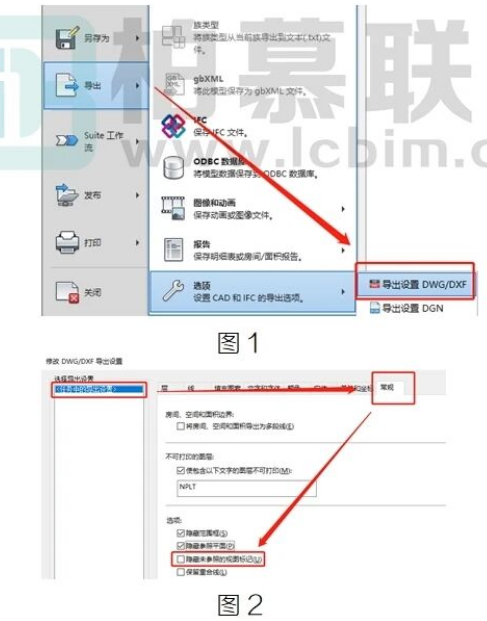

修改一下导出设置，点击“导出”一“选项”一“导出设置DWG/DXF”，修改导出设置中“常规”选项，取消“隐藏未参照的视图标记”，如图1.2所示:

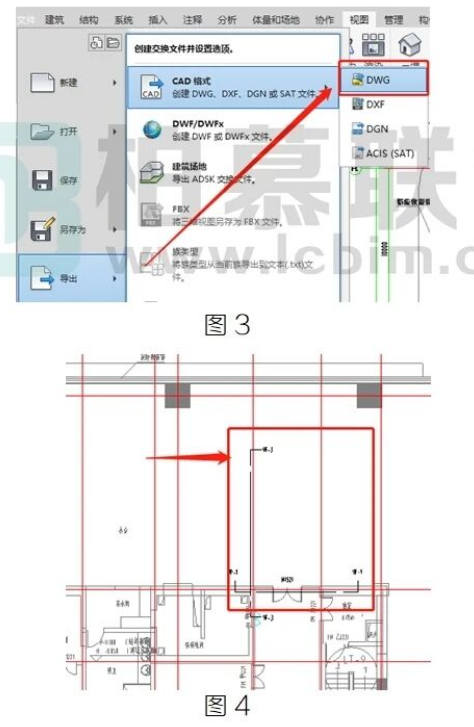

再次导出cad图纸，现在导出的图纸中就有了我们想要的剖面符号，如图3.4所示:

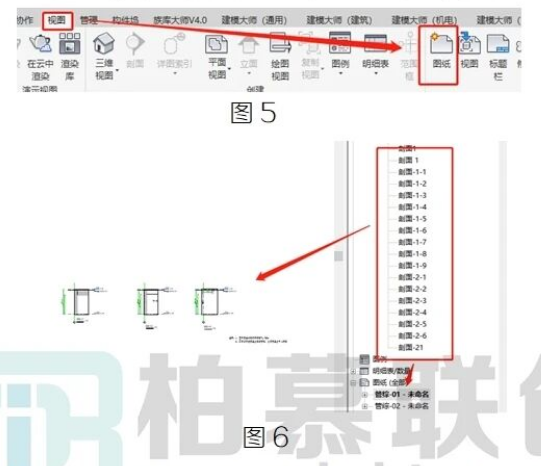

第二个方法:小编还发现另外一点，无论有没有设置“导出设置”，在模型当中，新建一个图纸，将我们的剖面图放置图纸当中，如图5.6所示:

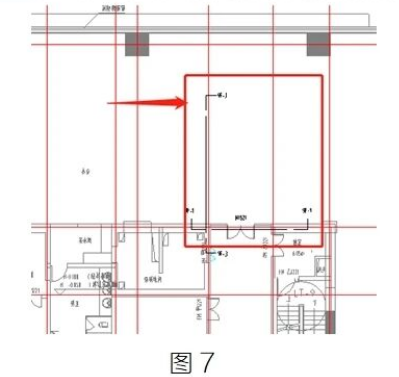

这种情况下，导出的图纸可以看到剖面符号，如图7所示:
