在搭建项目的过程中，通常会遇到墙下条形基础的绘制。那么可以使用什么方法快速绘制出墙下条基呢?

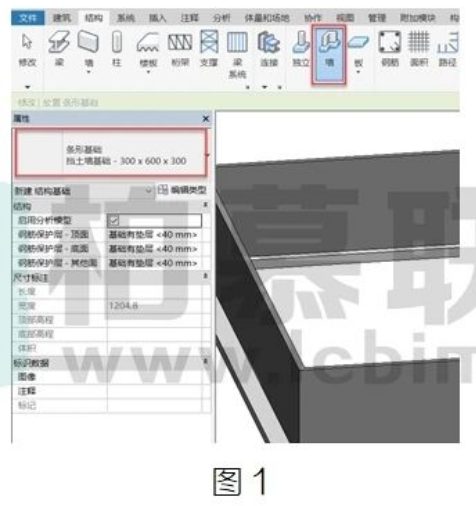

首先，如果条基截面为规则矩形，可以直接采用revit内的条形基础命令，对条基参数进行设置后，拾取绘制好的墙体，进行条基绘制，如图1所示:

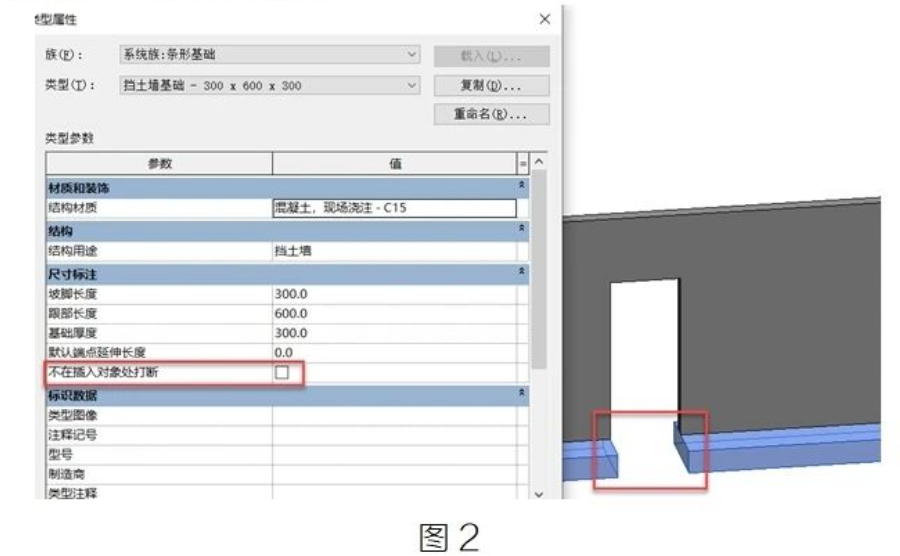

并且该种方法在遇到门窗需开洞的情况下，也能快速达到目的:选择该条形基础，在“编辑类型”内取消默认勾选的“不在插入对象处打断”，如图2所示:

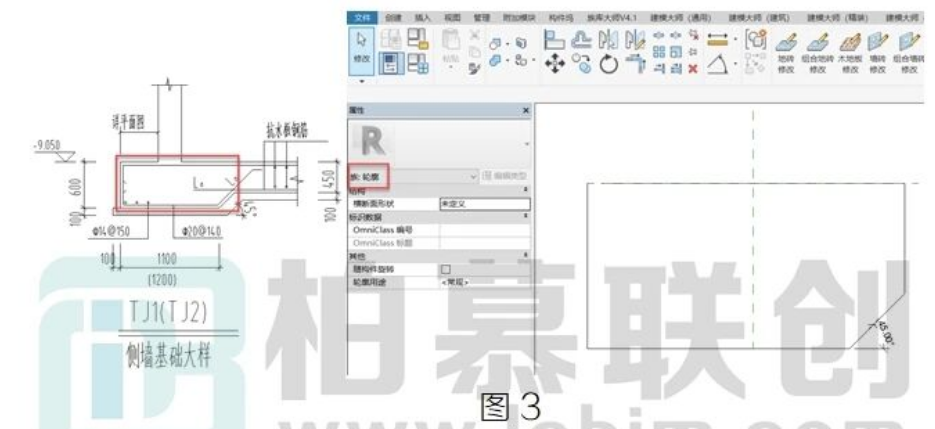

但此方法应用有限，遇到截面稍复杂些的条基就不能适用了，此时，我们可以使用墙饰条命令来完成此类条基绘制。首先，先按照图纸，制作条基截面的二维轮廓族，如图3所示:

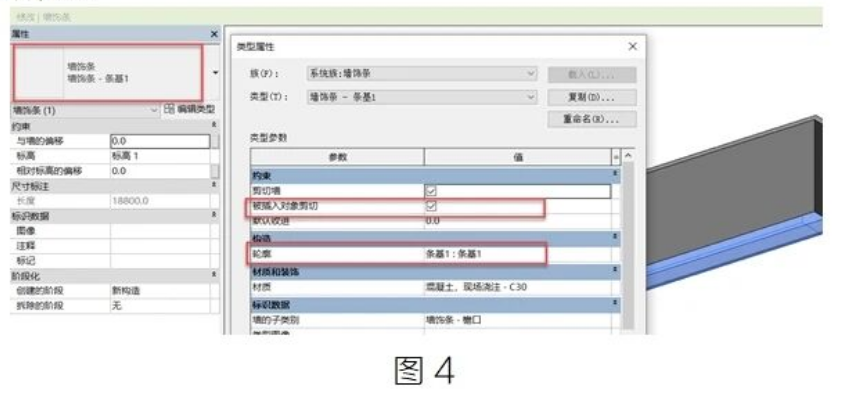

在项目墙饰条命令下新建一个条基1类型，然后将做好的轮廓族“条基1”应用到此类型，然后就可以在项目里快速放置了，如图4所示:
同时，墙饰条在遇到门窗需开洞的情况下，也能快速达到目的，只需要将“被插入对象剪切勾选”即可。
