Revit在进行地下室坡道模型搭建及古建筑模型搭建时常需要对相应部位进行斜梁处理，如何快速对其进行处理呢?接下来为您解答:
1.使用“起点、终点标高偏移”命令控制斜梁倾斜。在三维或剖面视图中测量出斜梁端头需上下偏移的数值，选中对应梁在属性面板中修改其“起点、终点偏移值”即可，如图1所示:
注:直接使用起“起点、终点偏移”修改数值的方式较为麻烦，并且斜梁的倾斜度受我们测量值影响较大。

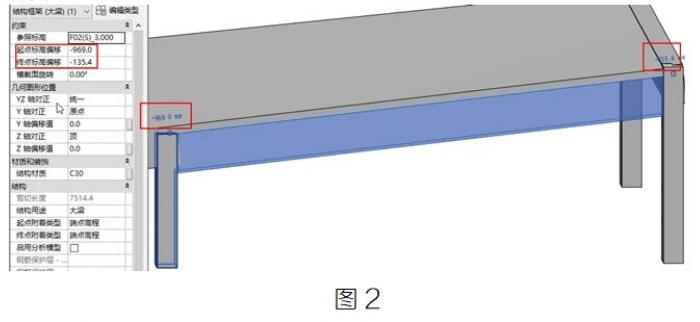

2.使用“起点、终点标高偏移”并三维对齐进行斜梁倾斜。选中需要倾斜的梁并将“起点、终点标高偏移”值随意设置一个值(保证梁有倾斜度)，三维中使用对齐命令将梁与斜板进行对齐即可。如图2所示:
注:使用三维对齐是需提前预设任意偏移值，并且不使用“Z轴偏移”对其进行偏移，使用Z轴偏移再对齐容易出现问题。3.使用“起点、终点附着类型”对斜梁进行倾斜。选择所需要倾斜的梁，将其“起点及终点附着类型”属性由默认的“端点高程”改为“距离”并设置距离值为“O”，将倾斜梁所在位置的结构柱使用“附着”命令将柱顶附着于板底，梁便产生相应倾斜度，如图3所示：
注:a:使用“起点、终点附着类型”对斜梁进行倾斜时，不能调整其“起点及终点”值。
b:可根据实际需要选择梁“参照柱的终点”为结构柱的底部或者顶部。
