BIM教程 | 基于Dynamo自动更改柱帽深度图文教程（文/魏永虹）

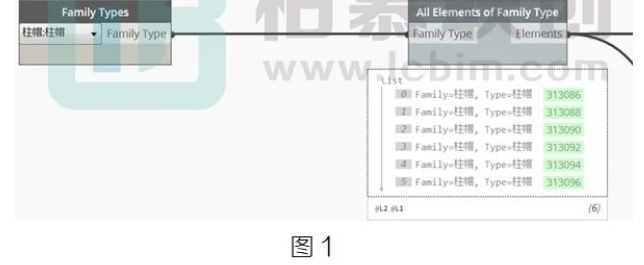

废话一句都没有，直接上干货。先简述一下整体思路，首先需要获得所有柱帽的族实例，然后获得柱帽的位置，通过柱帽的位置和规范的Z向量新建一个平面，之后获取柱帽的几何图形将其按原点放大一定的倍数，然后需要判断项目的结构梁是否与放大后的柱帽相交，再提取与柱帽相交的结构梁并提取结构梁高度的最大值，最后将提取的最大梁高赋值给柱帽，大概的流程就是这样，下面直接上图;1.通过FamilyType选择柱帽的的族类型，All Elements ofFamilyType获取柱帽的族实例，如图1所示:

2.Element.Geometry 获取柱帽的几何图形Element.Getlocation获得柱帽的坐标点Plane.ByOriginNormal通过原点和规范的Z向量创建新的平面;

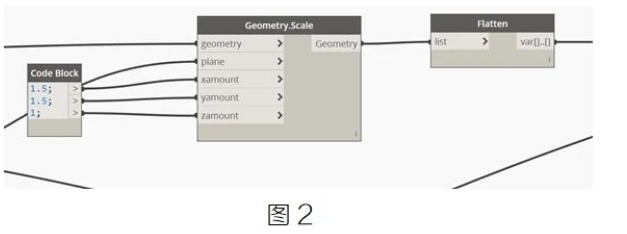

3.将柱帽沿XYZ三个方向放大一定的倍数，之后拍平，如图2所示:

4.Categories 获取结构框架族，AllElements of Category获取所有族类型，ElementGeometry获取结构框架所有几何图形，之后拍平备用;

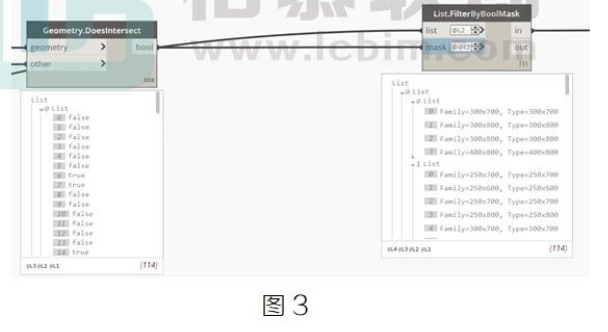

5.Geometry.Doeslntersect判断放大后的柱帽是否与结构框架相交，得到布尔列表，通过ListFilterByBoolmask过滤出与柱帽相交的结构框架，如图3所示:

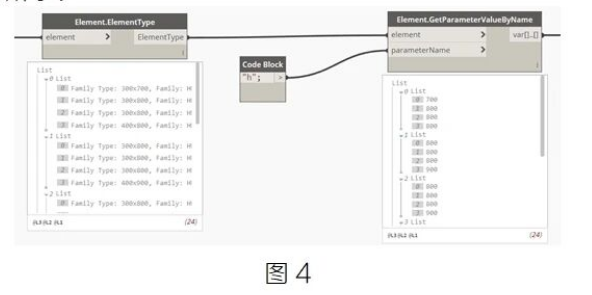

6.Element.ElementType返回结构梁的族类型，Element.GetParameterValueByName 获取结构梁的梁高度，如图4所示:

7.ListMaxmumltem提取最大的梁高度，这里默认柱帽深度等于最大梁高度加50mm，Element.SeParameterByName将柱帽高度赋予柱帽;

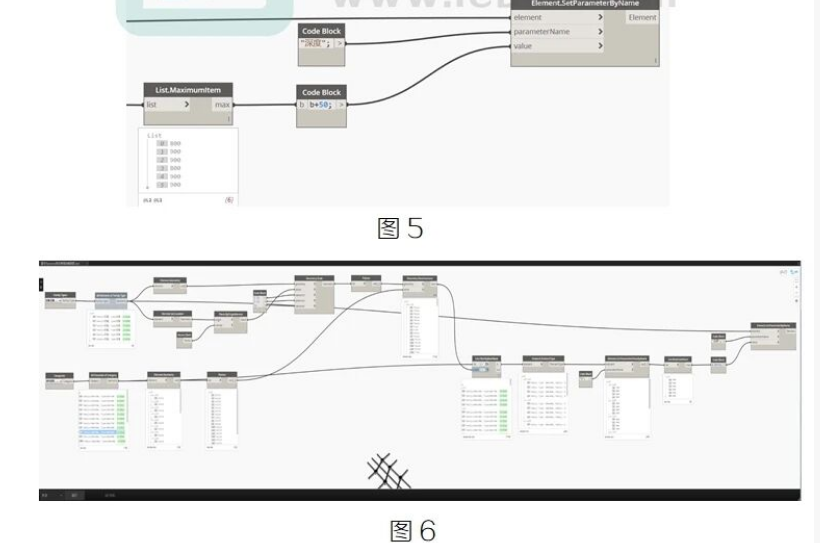

最后附上高清大图以供参考，如图5.6所示：
