在创建明细表的过程中，根据需求会涉及到许多小技巧，这里就为大家将明细表使用技巧进行归纳整合。
分区工程量统计
建筑通常涉及许多的功能区，功能区不同，其特点和要求也不尽相同。因而，在项目中难免会有分区域提取工程量的需求。根据项目的分区工程量统计要求不同，统计项目分区工程量的方法也多种多样
1)模型拆分统计工程量
2)阶段化工程量提取法
3)添加相关字段信息过滤筛选法
具体操作步骤详见“每日一技1230/1231期 Revit中对构建
进行分区域统计工程量”。目前来说比较常用的是第三种方法，通过给区域构件添加信息，再通过此信息进行过滤;需要注意的是，这种字段信息多为实例参数信息，如果模型更新或修改，信息并不会自动更新或生成。
2.线管(含弯头)工程量统计。CDIm.C0m
机电管道、风管统计，均为实物量统计，也就是说管道与弯头是分别统计的;如果要把他们一起统计(长度)，暂时是无法实现的。那如果是线管或者桥架，还是有办法的，那就是使用无配件的线管或无配件的电缆桥架绘制，然后统计管路长度。具体操作详见“每日一技1005期 Revit中线管(含配件)长
度统计”
3.过滤筛选

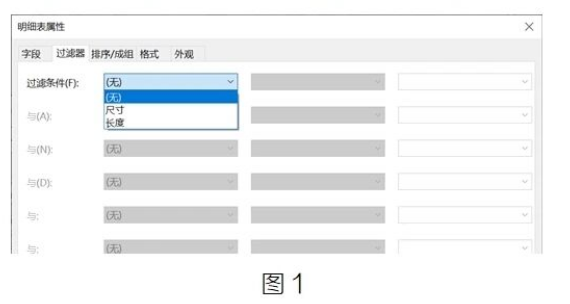

明细表的工程量统计中统计的是整个项目中所有的该类别下的构件，但难免会遇到一些需要进行筛选的工程量，例如第一点分区工程量统计中的添加相关字段信息过滤筛选法:为所有此类别的构件赋上不同区域的值，然后可根据需要将过滤筛选条件进行调整，只统计显示符合该条件的此类别的构件，如图1所示:
4.统计链接文件中构件:

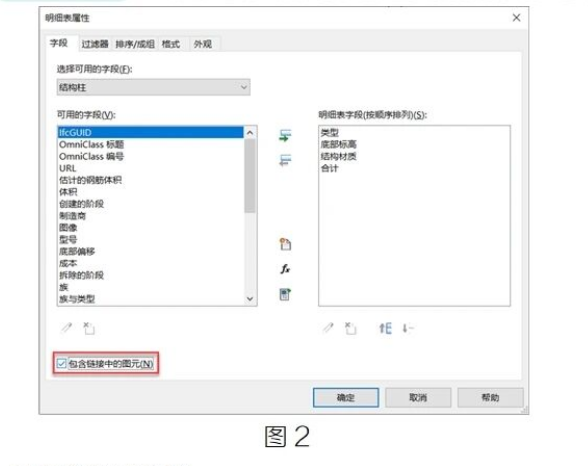

以单项工程为例，当项目模型较大时，我们一般采用链接模型的方式进行项目整合，此时若需要统计整个单项工程某类构件的工程量时，我们就可以使用此小技巧快速达到操作目的。这里以统计结构柱工程量为例，如图2所示:
5.明细表参数合并
明细表统计信息时，会出现参数表达不符合项目需求的情况，例如门窗表中的门尺寸信息“宽度*高度”的表达。具体操作如下:在明细表字段编辑界面，选择到“合并参数”选项，为其添加需要合井的参数、合并参数的名称、参数间分隔符、单位后缀等信息，注:若不设置参数名称，则默认为下方预览值名称，如图3所示:

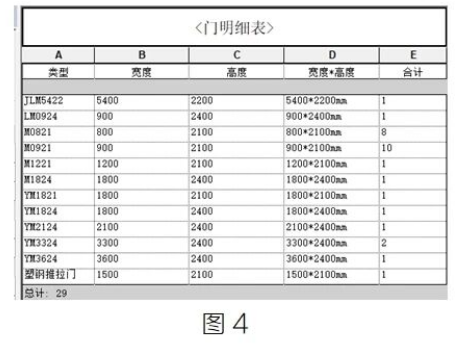

完成后达到“宽度*高度”的合并效果，如图4所示:
