每日一技1268期中提供了revit中电缆工程量统计的技巧，重点:其一利用线管代替电缆，线管族类型选用无配件的线管，其二是在创建明细表时明细表类别选择线管管路，我们今天来聊的是使用上述方法创建明细表的数据偏差处理。首先来了解一下线管的创建方法

第一种:直接创建;

第二种:通过其他方式复制，例如通过复制、镜像、复制到剪贴板粘贴;

第三种:通过平行线管创建。

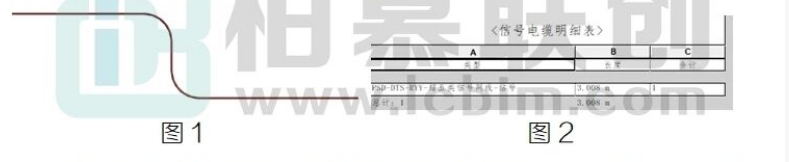

如图1所示线管是使用“线管”命令创建的，此时明细表的统计中有一个管路的电缆明细，如图2所示：

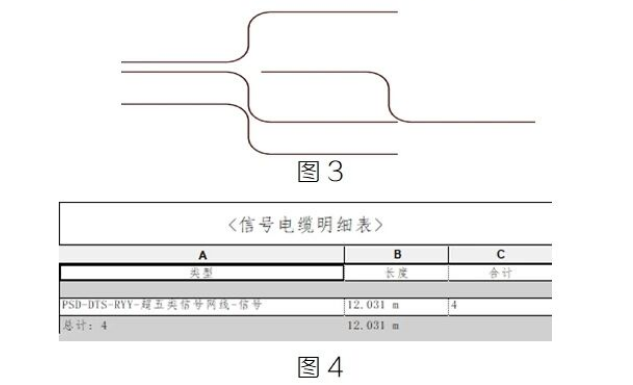

接着使用复制、镜像、复制到剪贴板粘贴的方法再创建三个回路的线管，如图3所示,此时明细表的统计数据如图4所示:

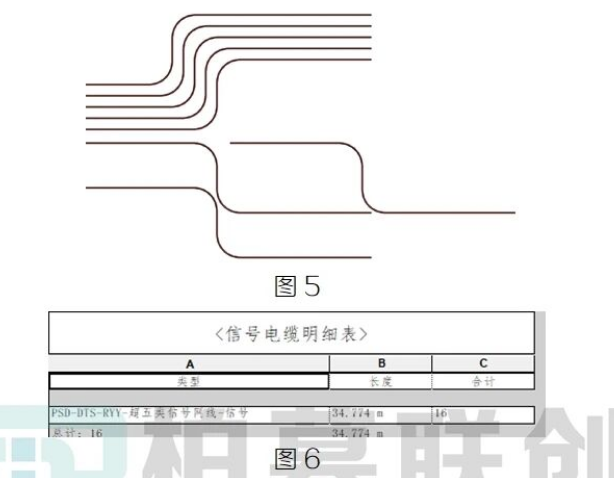

最后使用平行线管再创建4个回路的线管，如图5所示，此时明细表的统计数据如图6所示:

我们发现，明细表中线管总长度有增加，且回路数也有变化，在排除有重复线管后理论值应该是:一共有八个回路，每个回路的长度为3.008m,总长度为24.064m。由此我们得出结论，使用平行线管创建的线管在明细表中会重复计算。在项目中同一机柜多回路的电缆为了提高工作效率我们一般都会采用平行线管来创建，那怎么能在这两者之间取一个平衡呢，教你一招搞定!

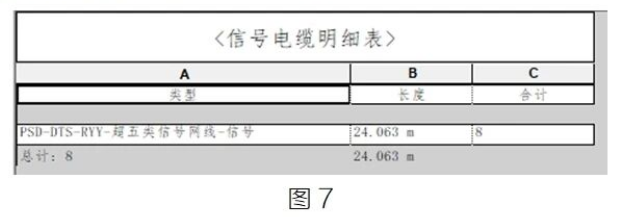

创建完线管以后(创建的方式不限，即可是使用线管命令直接绘制，也可是复制或通过平行线管创建)，将所有的线管筛在三维视图中筛选隔离出来，在修改/多个的上下文选项卡中选择剪贴板面板中的“复制到剪贴板”命令，再单击“粘贴”命令的下拉菜单，选择与“同一位置对齐”进行复制。复制完成后新建的线管处于选中状态，将其临时隐藏，接着框选所有线管(原有)全部删除。此时我们发现明细表中的数据恢复正常如图7所示:
