接上节内容，继续比较dwf文件与nwC文件的区别:

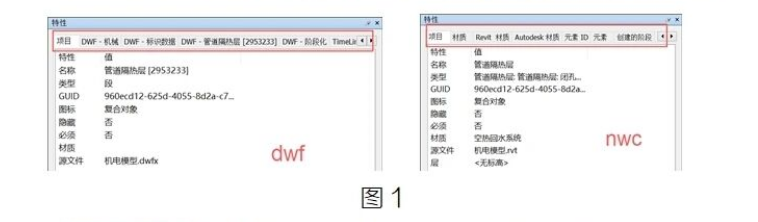

3、构件属性选一个管道，对比在不同格式文件下构件的属性，如图1所示:

由此看出，构件携带的属性中，nwC格式文件相对要多一些;对比后发现，重要的参数信息，如系统类型、材质、标高、尺寸等，两种格式均包含。所以，如果只是检查模型，两种格式相差不大。

2.Navisworks文件保存

在Navisworks中做过编辑的文件，保存时只有两种格式可以选择:nwf和nwd。当然，如果将不同版本也计人在内的话，就不止两种了(不同于Revit文件,Navisworks文件可以另存低版本)。

nwf文件是依托于nwc文件存在的，nwf文件保存的是我们对nwC文件做的编辑，如保存的视点，创建的动画等;它没有主体模型，也就是如果没有nwc文件，nwf 文件打开后里面空空如也，

无任何构件。

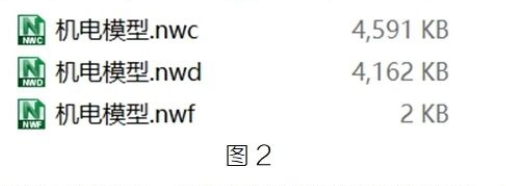

nwd文件是将nwc文件和nwf文件整合在一起的文件，包含模型构件与对此模型所作的任何编辑，它是一个独立的文件，不需:要依托其他文件存在，对比三种格式文件的大小，如图2所示:

一般做动画过程中，因为涉及到模型文件的更新，所以一般保:存为nwf文件;如果是检查模型，或者说需要一个独立的文件，则保存为nwd文件。使用Navisworks做模型审查时，一般文件保存格式为nwd。

3.模型查看与选择

Navisworks界面操作与Revit有一定的相似性，如滚轮放大缩小界面、按住滚轮移动模型、Shift+滚轮旋转模型等，这里着重说一些不太一样的操作。

1)显示设置

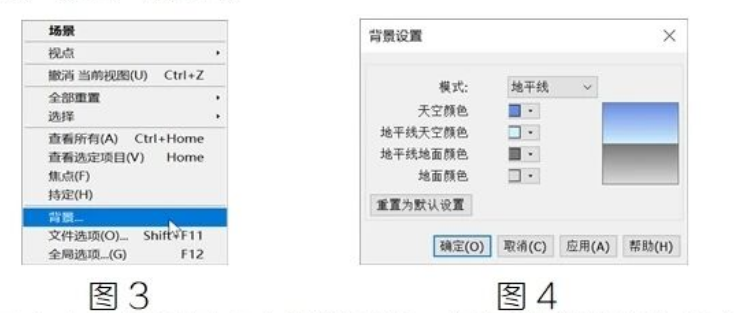

背景设置:打开项目后，右击一背景，设置项目背景。如图3所示，项目背景有三种模式可以选择:单色、双色和地平线。

根据项目情况，选择比较合适的背景，如无特殊要求，选择地平线即可，如图4所示:

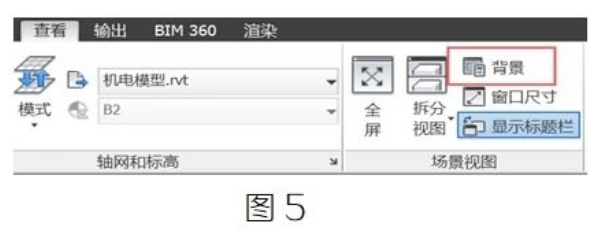

除了右击选择背景命令调整意外，还可以在查看选项卡下找到背景命令，单击此命令设置项目背景，如图5所示:

模式设置:视图选项卡下，单击模式命令，调整项目显示模式。

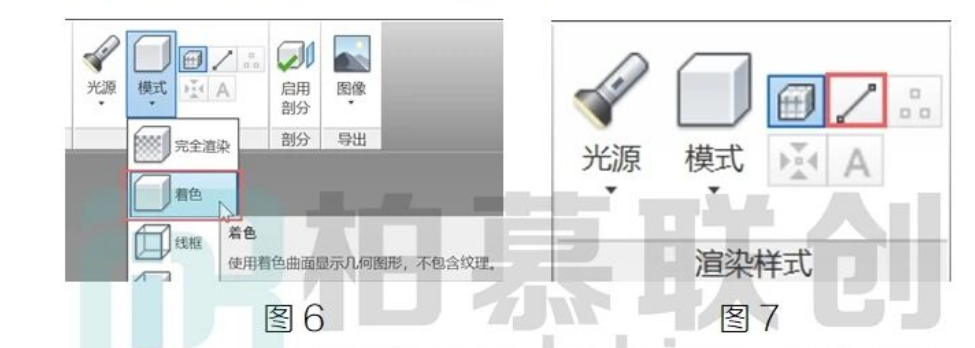

一共有4中模式可供选择，如图6所示:

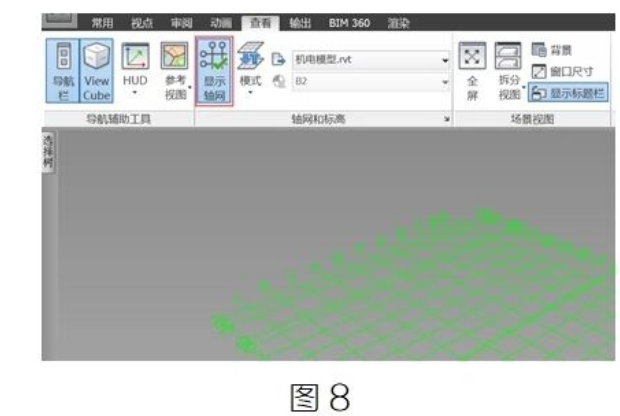

为了模型看着更清楚，我们建议关掉线命令，如图7所示:显示轴网:有的时候模型刚开始，会有轴网显示，这时候只需要关闭显示轴网命令即可，如图8所示:
