接上节内容，继续说Navisworks界面操作的一些特别之处。

1)构件选择

Navisworks中构件的选择有三种:点选、框选和选择树。

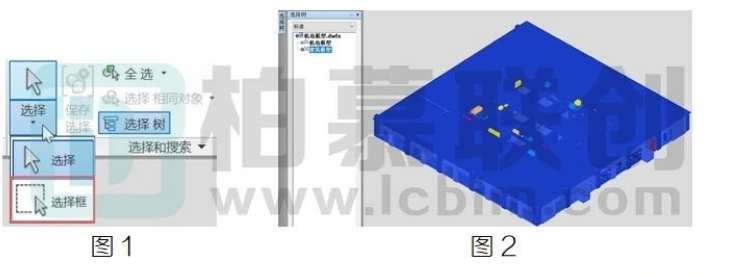

点选和框选都比较熟悉，怎么使用不多做赘述。只是强调一点，在Navisworks中，点选和框选是两个单独的命令，不能像Revit中那样无缝切换。当你选择点选命令时，只能通过单击来选择构件;如果你想框选区域构件，必须先选择框选命令，如图1所示:

选择树是Navisworks中特有的一个功能，通过选择树能快速的选择某一类构件，如某一层，某一栋楼等;如果是链接文件的整合，也可以通过选择树快速的选择某一个链接模型，如图2所示:

2)模型剖切

当模型足够大时，快速的选择需要的构件是极重要的需求。Navisworcks中没有剖面框的概念，但是剖分的功能与其类似，可以帮我们解决查看项目内部构件的问题。

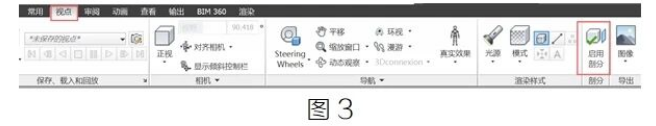

首先，单击视点下的启用剖分命令，如图3所示:

剖分有两种:面剖分与体剖分。

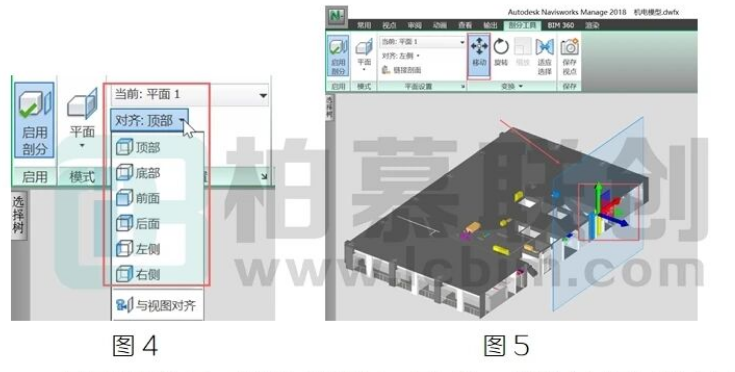

面剖分是通过一个或多个面对项目进行剖分。我们可以根据需要选择需要剖面面的个数及面的方向，如图4所示。

需要提醒的是，剖切面默认是不显示的，模型中只显示剖分后:的结果。如果需要剖切面显示，只需要单击移动命令，就可以看到剖切的面。当然，我们也可以通过移动、旋转、缩放命令对面进行修改，如图5所示:

体剖分有点像Revit中的剖面框，只不过能单独的对六个面随意拖拽，整个剖切框是一个整体，六个面一起移动或者旋转。

有没有办法快使剖切到我选择的区域呢?

当然可以，这里给大家重点介绍适应选择的命令。

适应选择是类比Revit中的选择框，选择一个或多个构件，通

过适应选择快速的剖切到这些构件。

当然，这个功能一般要配合框选命令。

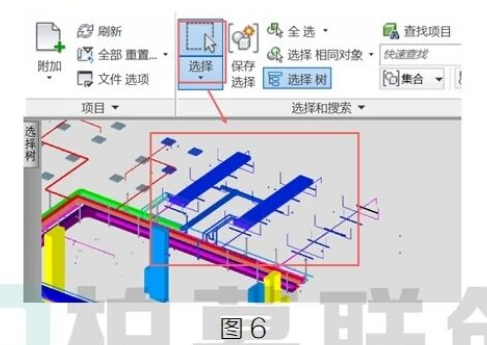

首先，将选择命令切换到框选，然后在视图界面框选需要选择

的构件，如图6所示:

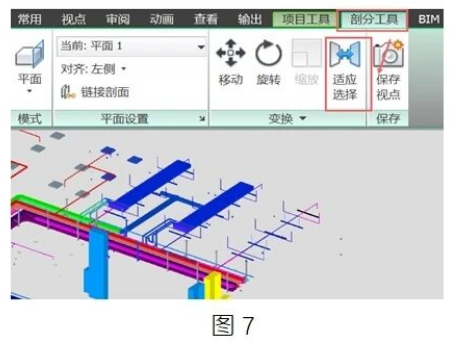

最后单击剖分工具下的适应选择命令:，此时剖切框就能快速的剖到我们需要的构件，如图7所示:

这个功能不仅在检查模型时方便，在用Navisworks做汇报的时候也是极其好用的，强烈推荐。
