接上节内容，继续说Navisworks界面操作的一些特别之处。
1)命令间切换
在Revit中，如果要退出一个命令，按ESC即可，然后当前命令就切换到选择命令状态。但是在Navisworks中却井非如此，比如选择漫游命令，当补选漫游时，无论怎么按ESC都无效，这个时候需要手动切换命令，单击点选命令，此时项目就退出漫游状态了。也就是说，不能退出当前命令状态，要选择其他命令来退出。
4.保存视点及视点导出
在Navisworks中检查模型，因为是轻量化模型的缘故，运行起来较轻巧，除此之外，Navisworks中也有漫游的功能，站在人的视角，去观察模型，更容易发现问题，如碰撞问题，净高问题等。

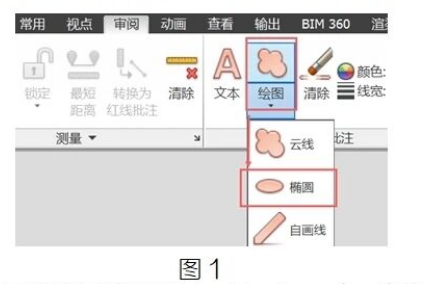

发现问题后，通过审阅功能下的绘图功能，对错误点进行圈注;如果需要文字说明，可以在旁边输入文字，简单表述，如图1所示:

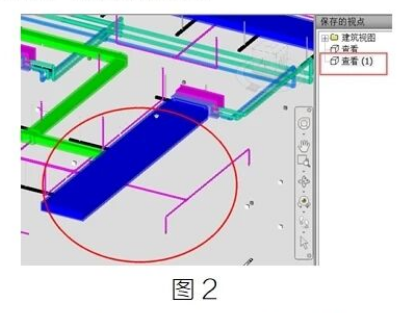

注意，一旦启用了绘图工具，Navisworks会自动生成一个视点，且标注的图形及文字只有在该视点下显示，当视图视角调整之后，标注则不显示，如图2所示:
如果模型较大，三维查看无法辨别方向时，可以同时打开平面视图，在平面图中会有一个鼠标箭头，显示的是当前位置，这样就可以快速辨别当前所处区域，如图3所示:
平面视图有时候会因为顶板的缘故，楼层中功能区会被掩盖，使得我们难以辨别当前位置。在三维模型中隐藏顶板，这时候平面视图顶板不会同步隐藏，怎么处理呢?

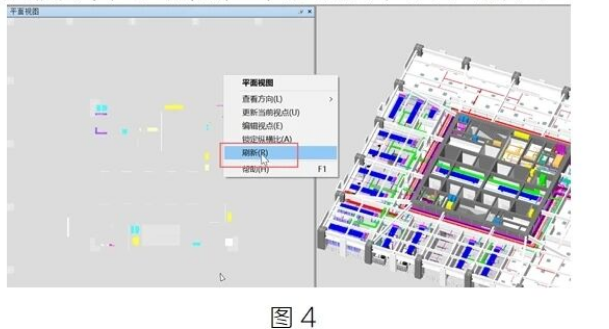

其实很简单，手动刷新一下就可以了，如图4所示:
上文中提过，三维视图中鼠标的位置与平面视图中是同步的，不仅可以通过在三维视图中漫游查看模型，也可以通过移动平面视
图中的鼠标的位置，改变三维视图中漫游的位置，如图5所示:
检查过程中，可借助于剖切功能，分层、分区域查看模型。
检查完成后，可将视点重命名排序，也可保留原始名称，毕竟:只是过程中的核查文件，不是最终提交的成果。
最后将项目保存为nwd文件，并导出视点(用于后期复查模型)，如图6所示:
