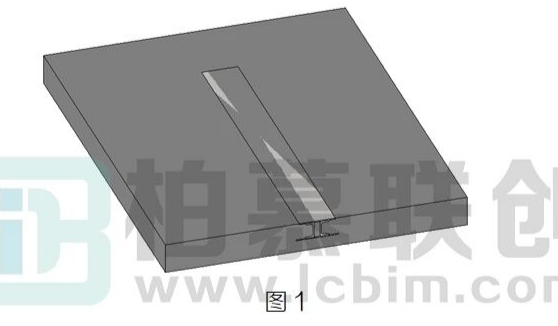

在项目过程中可能会在土建模型上放置预埋件，一些预埋件是完全嵌入到楼板或墙体当中的，比如在模型中我们把预制工字钢埋件放置在与楼板重叠的位置，这时我们使用连接或剪切命令都无法实现预埋件与楼板剪切，如图1所示:

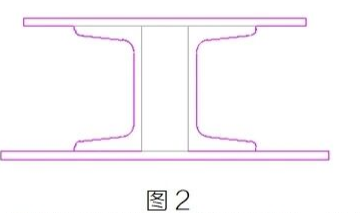

那么要如何处理呢?其实很简单，只需要在预埋件的族中绘制一个与预埋件完全一致的空心即可，如图2所示:

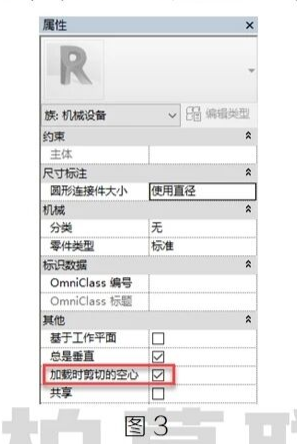

然后再勾选属性栏下面加载时剪切的空心，如图3所示:

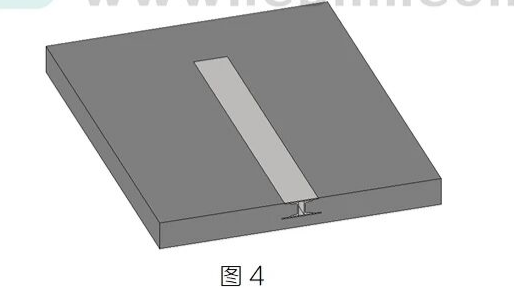

最后载入到项目中使用剪切命令使预埋件与楼板剪切即可，如图4所示：
注:如果我们创建的预埋件没有中空的部分，则可以直接选中族中的所有构件再原位复制，然后再把实心改为空心即可。
