Revit中本身具备碰撞检查功能，但是很长时间以来并没有得到大家的普遍认可，所以真正用的人也并不多。深思其原因，可能是目前大部分管综多集中于处理复杂或者重点区域，一些小管线在模型中的碰撞都不太在意;用碰撞检查功能

会检查出很多这种碰撞，觉得没啥用。其实很多人忽略了一个重要事实，碰撞检查功能不是只能项目内所有构件碰撞，我们可以选择性碰撞检查，比如管道跟结构柱或者走道内部管线碰撞。

这里给大家推荐一个个人觉得比较好的碰撞应用:

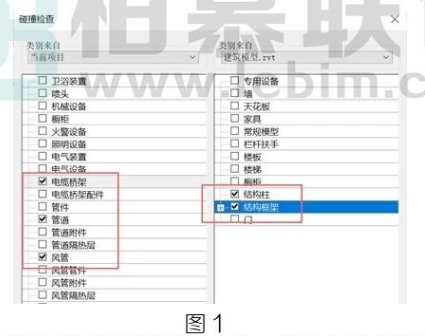

1.管线(管道、风管、桥架等)与结构构件(结构柱、结构框架)碰撞检查，如图1所示:

这种碰撞方式首先能帮我们排除一些完全不允许的碰撞，比我们目测找碰撞点快速有效，而且碰撞点不会太多，不至于出现几百个碰撞点。

2.区域碰撞

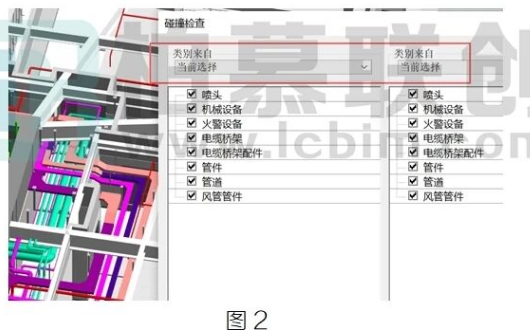

般调管综的时候，都是按照一定的顺序局部局部进行调整那我们肯定是想在这部分调整完成之后就能检查一下是否有碰撞。首先在项目中框选需要检查的区域，然后单击碰撞检查命令，这时候在弹出的碰撞检查对话框中，碰撞类别选择“当前选择”，此时运行出来的碰撞点就是所选区域的碰撞点了，如图2所示

以此类推，我们也可以只运行主管道之间的碰撞检查:通过过滤器功能，过滤掉尺寸较小的管线，只在界面留下较大的主管线，然后框选碰撞区域运行碰撞检查即可。

转载请注明来源本文地址：https://www.wanbim/bim/254264.html
