何为快速?

既然说快速，肯定不是通过族参数之间的关联慢悠悠的控制今天这个方法，简单粗暴，便捷又好用，闪瞎你的双眼!

说到三维族整体缩放，这个问题可是困扰广大BIMer已久的重症，这里就不举例子了，说出来都是泪，直接说方法。

为了方便论证比例关系，我们选择一个2000x2000x1000的方块族来演示。

1.准备一个任意类别的子族1(2000x2000x1000的方块族)，族中不需要添加任何参数，备用，如图1所示:

2.通过样板“公制植物.ft”新建一个族2，将子族1载入族2中。

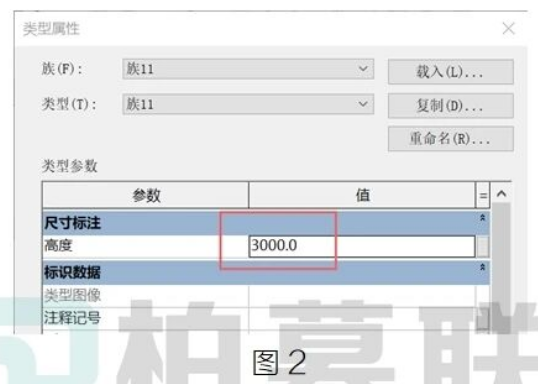

3.将族2载入项目中，单击放置。修改族2中的类型参数“高度”为3000，如图2所示:

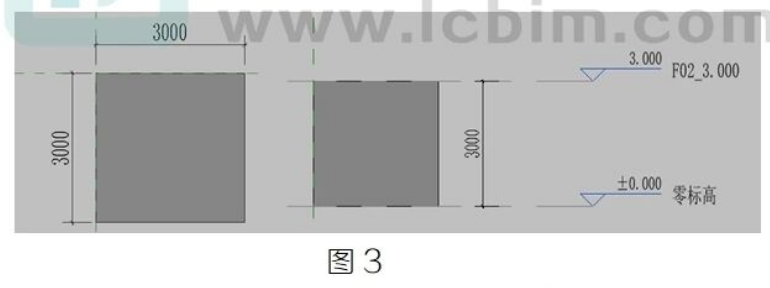

4.测量项目中族2的尺寸，如图3所示：

可以看到，此族长度、宽度、高度均等放大3倍。
