有时候碰到装逼的老板，想搞个地形....做个地形需要多久?几个小时?或者一天?NO，跟着狮子做只需要10秒钟。

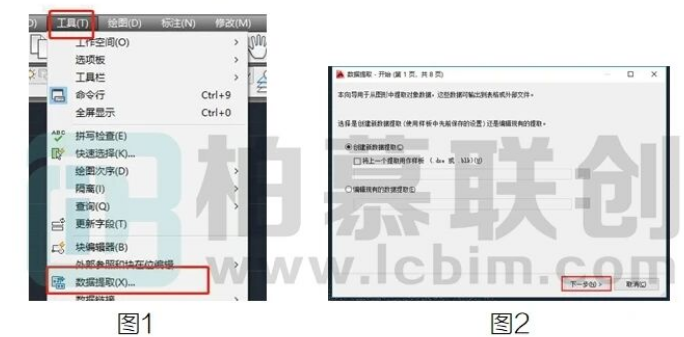

首先把 CAD图形中的数据提取到excel 表格。选择 CAD中工具命令-选择数据提取，如图1所示:

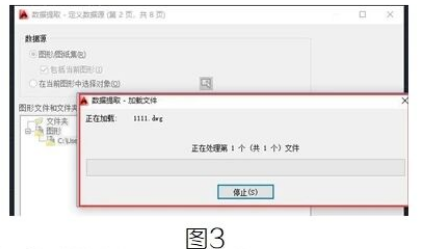

单击下一步，并保存，如图2所示:默认点击下一步，耐心等待处理数据，如图3所示:

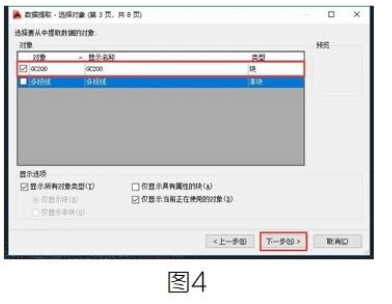

选择需要的数据并单击下一步，如图4所示:

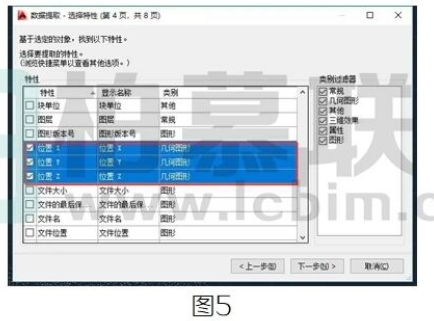

保留所需要的数据单击下一步，如图5所示:

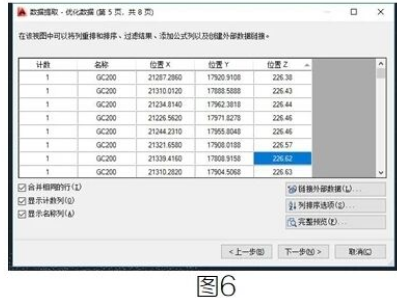

得到所需要的数据单击下一步，如图6所示:

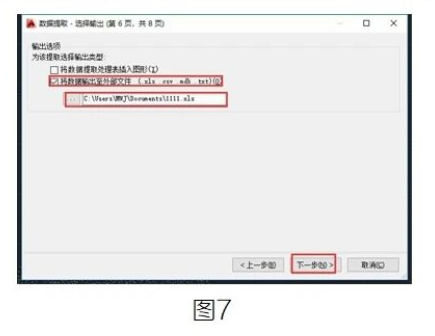

导出数据同时注意保存位置和文件名称，如图7所示:

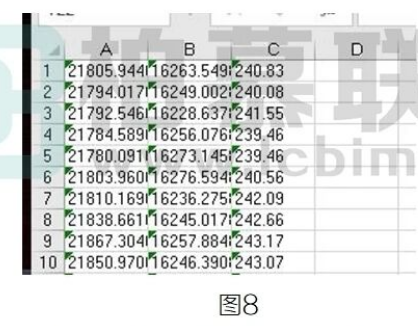

最终完成数据，如图8所示:

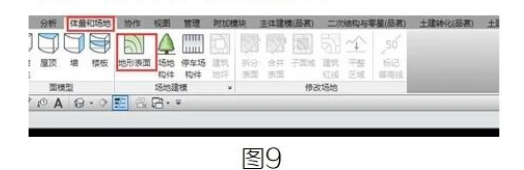

在revit随意打开一个空文件或者已经准备好的项目文件，然后找到体量和场地-选择地形表面，如图9所示:

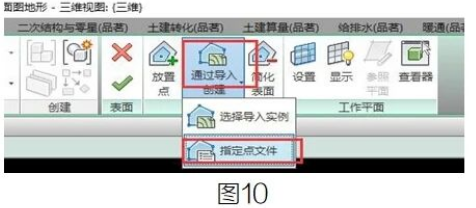

跟着图片做，如图10所示:

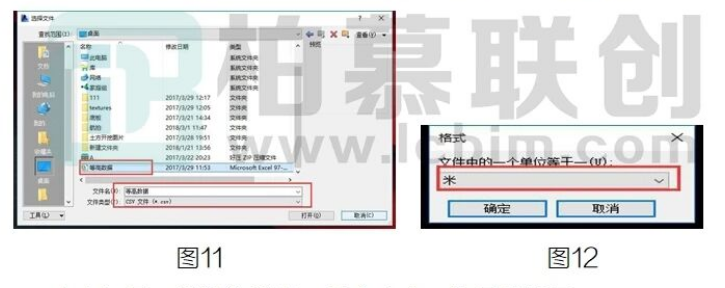

跟着图片做(需把xsl文件另存为csv文件)，如图11所示:

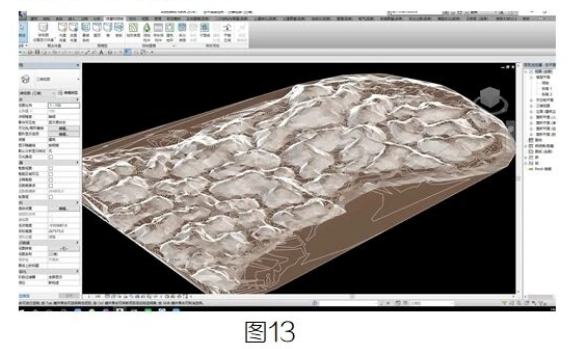

点击打开，默认选择米，单击确定，如图12所示瞬间完成，如图13所示:
