如果在精装修天花模型创建过程中遇到了异形的非标准板该如
何快速处理呢?(天花模型由常规模型构件拼接而成)

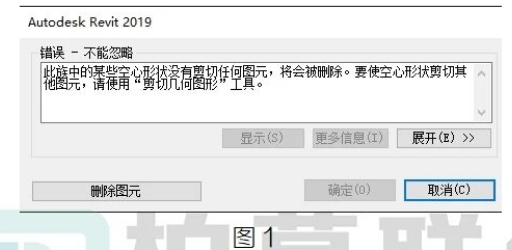

最快的方法就是用空心去剪切，当然不能用内建空心去剪切，revit中如果内建模型仅仅创建一个空心是无法生成的，如图1所示:

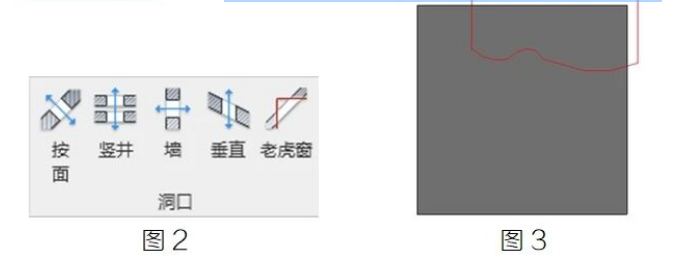

revit建筑选项卡下的洞口选项卡却不能实现对常规模型构件的剪切，如图2所示:
那么只能新建一个空心族载入到项目中进行剪切，首先在项目中把需要创建的空心形状用模型线勾勒出来，如图3所示:

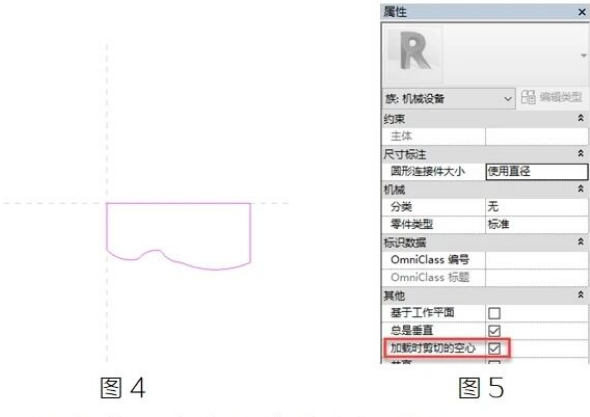

然后Ctrl+C复制模型线，再新建一个常规模型，在参照标高视图创建一个空心拉伸进入到草图模式下，Ctr+V就能生成草图，再移动草图线的任意一个顶点到中心，(模型线的长度不会因为项目与族环境的单位不一致而发生改变)如图4所示:
勾选属性栏下面加载时剪切的空心，如图5所示:

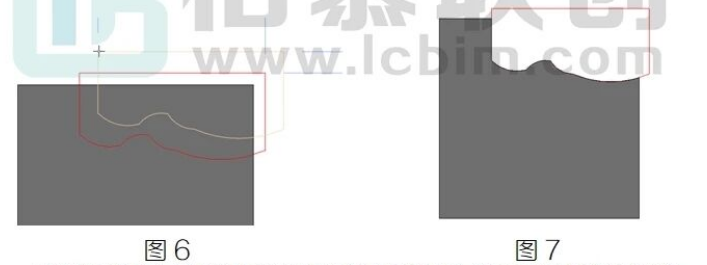

载入到项目中拾取模型线顶点放置，然后使用剪切命令使其剪切，如图6.7所示:

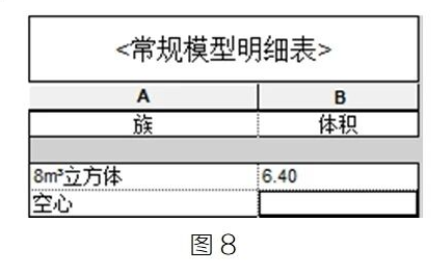

从明细表中可以看出被空心剪切的部分是不会再计算体积的，如图8所示:
