[研究技术背景]BIM技术(建筑信息模型BuildingInformation Modeling)是一种应用于工程设计、建造、管理的数据化工具。通过参数模型整合各种项目相关信息(模型+信息)，在项目策划、运行和维护的全生命周期过程中进行共享和传递，使工程人员对各种建造信息作出正确理解和高效应对，为设计团队、建造团队、运营团队在内的各方建设主题提供协同工作的基础，在提高生产效率、节约成本和缩短工期方面发挥重要作用。如何利用BIM技术提升企业在成本管理、技术进步、生产管控等方面的水平。随着BIM相关标准、BIM人才、BIM应用软件以及BIM技术应用模式的不断改善，BIM将构成建筑行业的新生态取代传统的CAD技术，成为新建建筑工程的一种范式，最终应用于所有建筑工程、应用于建筑工程全生命周期。

【解决思路】

本方案目的是要解决现有技术中存在的不足，提供一种基于Revit与Dynamo参数桥梁模型的建模方法，解决桥梁模型桩基、墩柱、预制箱梁等构件与设计坐标数据完全吻合，模型桥面铺装超高等高程数据也完全吻合。为达到上述目的，本方案是按照以下技术方案实施的:

一、数据整理:通过路桥图纸整理桥梁构件建模数据标准，为Excel格式，其中包括桩基、墩柱、T梁、预制T梁、桥面铺装和防护栏等建模数据标准。根据构件分类及在项目中的应用特点，可将桥梁构件分为单点插入放置;两点插入放置;三点线性放置和多点面放置四类。单点插入放置构件定义:横截面为中心对称和轴对称及在项目中XY平面上没有方向性。如圆柱桩基、圆形墩柱等。两点插入放置构件定义:构件几何属性可通过参数描述，在项目中XY平面有方向性，其中一个插人点确定位置另一个插人点确。定方向。如:T梁、箱梁、系梁、垫石等。三点线性放置构件定义:构件横截面相同，但方向随路线不断变化，如混凝土防护栏。多点面放置构件定义:具有面特性的构件，般采用9个点或4个点确定面位置。如:路面、路基。备注:数据标准中里程值为数值表达，如:K7+504.33数值表达为:7504.33;XYZ坐标均为相对坐标;标高中长度均以米为单位。

二、根据一的数据标准，通过Dynamo软件分别创建批量自动放置桩基、墩柱、T梁等桥梁构件的脚本。分别为:1创建类-单点插入脚本;2创建类-两点插入脚本;3创建类-三点线性放置脚本;4创建类-四点面放置脚本。

1.创建类-单点插人脚本，该脚本用于读取S1中对应数据标准的坐标信息，根据坐标放置相应的单点插入式构件，并自动赋值顺序码参数和构件名称代码

2.创建类-两点插入脚本，该脚本用于读取S1中对应数据标准的坐标信息，根据坐标放置相应的两点插入式构件，并自动赋值顺序码参数和构件名称代码参数，如盖梁、系梁、垫石。

3.创建类-三点线性放置脚本，该脚本用于读取S1中对应数据

标准的坐标信息，根据坐标放置相应的三点线性构件，并自动赋值顺序码参数和构件名称代码参数，如防护栏。4创建类-四点面放置脚本，该脚本用于读取S1中对应数据标准的坐标信息，根据坐标放置相应的四点面式构件，并自动赋值顺序码参数和构件名称代码参数，如桥面铺装。三、根据路桥构造详图，应用Revit软件常规模型族样板，分别制作桩基、墩柱、盖梁、系梁、T梁、防护栏、桥面铺装等构件，并添加相应的可参变几何参数和必要的管理参数如顺序码和构件名称代码。其中桩基、墩柱插入点为柱顶圆心，设置长度、直径等几何参数，长度参变方向向下。盖梁、系梁为两点自适应族，防护栏为三点自适应族，桥面铺装为四点自适应族。

四、应用二的创建类脚本和三所创建的族，在Revit项目中分

五、深化桥梁构件数据标准:在对应构件编码数据后添加桥梁别批量放置桥梁构件。构件几何参数(长度、直径等)造价成本参数(钢筋型号、成本等)和施工管理参数等。

六、通过DynamO软件创建自动批量设置构件参数的脚本-5操作类-批量设置参数，该脚本功能为根据项目中构件的构件名称代码和顺序码过滤构件，并根据三中的对应参数设置构件参数。

七、通过Dynamo软件创建自动批量为项目构件创建参数井。赋值参数值脚本，6-操作类-批量创建参数并赋值。该脚本功能为根据项目中构件的构件名称代码和顺序码过滤构件，并根据三中的对应表格的列，创建参数井对应赋参数值。

[总结]

与现有技术相比，本方案通过利用Revit和Dynamo软件快速建立路桥BIM模型。有如下几个特点:通过桥梁数据，快速精确建立参数化桥梁模型，提高工作效率;解决桥梁桥面铺装超高问题，桥面超高数据与设计数据完全吻合;利用BIM可视化和协调性，验证桥梁设计数据是否合理可实施;利用BIM的模拟性、参数化、可出图和工程量统计等特点，出预制干梁的预制加工图和加工数据，辅助预制加工，桥梁构件工程量统计和施工管理;可根据里程统计任意里程内桥梁构件工程梁量;由于工程的不可控性和施工信息繁多，本方案可根据数据标准和构件唯一编码，实时更改构件信息和添加构件信息并赋值，真正意义上实现数据与模型联动。

【具体实施力法】

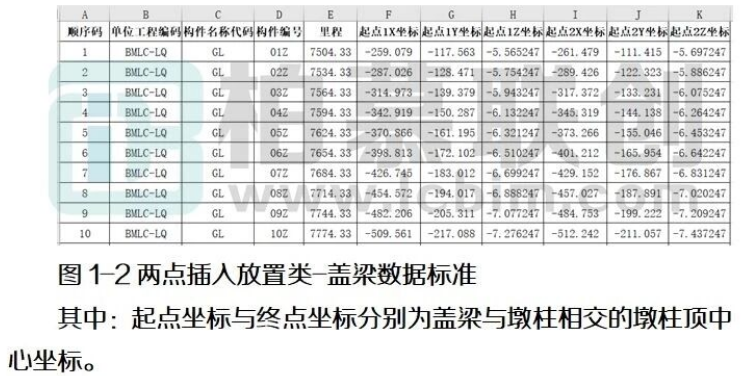

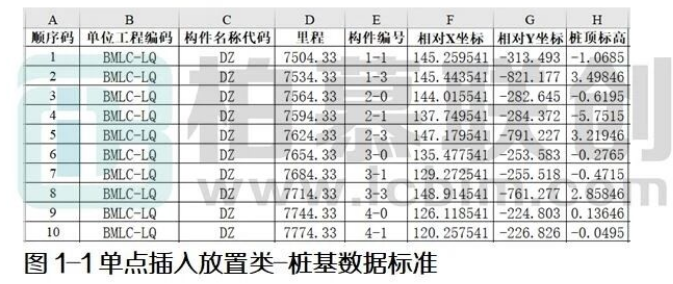

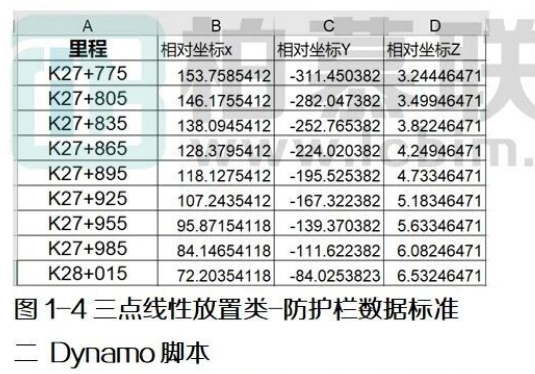

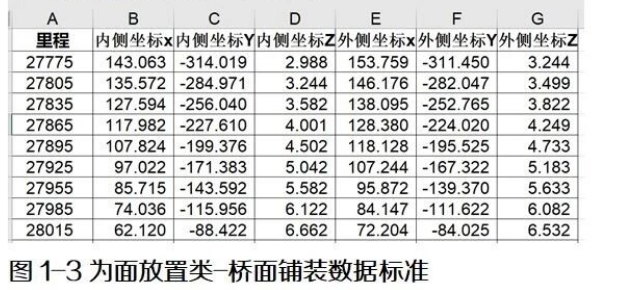

一、数据处理桥梁下部构件数据处理工要从桥梁图纸中直接提取，包括桩基、墩杠、系梁、盖梁等:桥梁上部构件数据处理需根据平曲线、竖曲线、超高、标断面和加宽等数据，利用桥梁数据计算软件如测量员、轻松测量、道路分析掌测、公路放样、道路之星等根据数据标准计算整理，如T梁、桥面铺装、防护栏。如图1-1/1-2/1-3/1-4所示。1-1单点插入放置类-桩丛数据标准，1-2两点出入放置类-盖梁数据标准，1-3面放置类-桥面铺装数据标准，1-4三点线性放置类-防护栏数据标准

A列:顺序码，数据为数值格式，表格第二行起每行表示一个构件(桩基)的位置信息，顺序码为构件(桩基)顺序编码。

表格B列:单位工程编码，数据为文本格式，例如IBMLC-LQ衣示柏慕联创标段，单位工程为路桥;(单位工程编码根据项目情况

自行编制)

表格C列:构件名称代码，数据为义木格式，命名标准详见XXX，或根据项月情况自行编制;

表格D列:构件编号，数为文本格式，命名根据项目设计图:纸构件(桩基)编码一致。

表格E列:里程，数据为数值格式，为桩基里程，里程数值格:式转换:例如里程K7+504.33数值转换为7504.33;

表格F列、G列、H列:分别为桩基捕入点三维坐标X、Y、Z，单位均为米;由于Revit坐标系标准与设计图纸坐标系标准不问，需互换设计图纸X、丫的值。

表格F列、G列、H列:分别为第 个插入点三维平标X、Y、Z，单位均为米;由丁Revit半标系标准与设计图纸坐标系标准不同，需万换设数据X、Y的值。

表格1列、J列、K列:分别为第二个插入点二维平标X、Y、Z，单位均为米;由十Revit坐标系标准与设计图纸坐怀系标准不同，需互换设计数据X、Y的值。

表格入列:为里程;表格B，C，D列:为对应A列里程的桥面铺装内边缘线的X、

Y、Z坐标值表格E，F，G列:为对应A列里程的桥面铺装外边缘线的X、Y、Z坐标值。

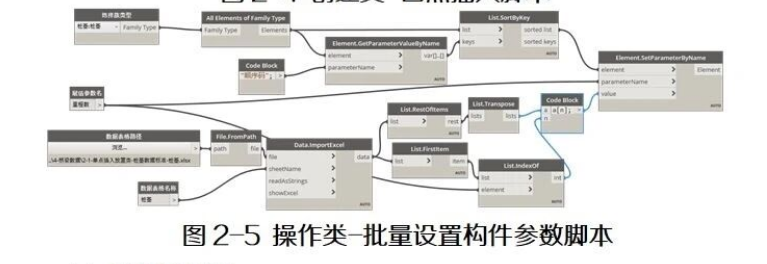

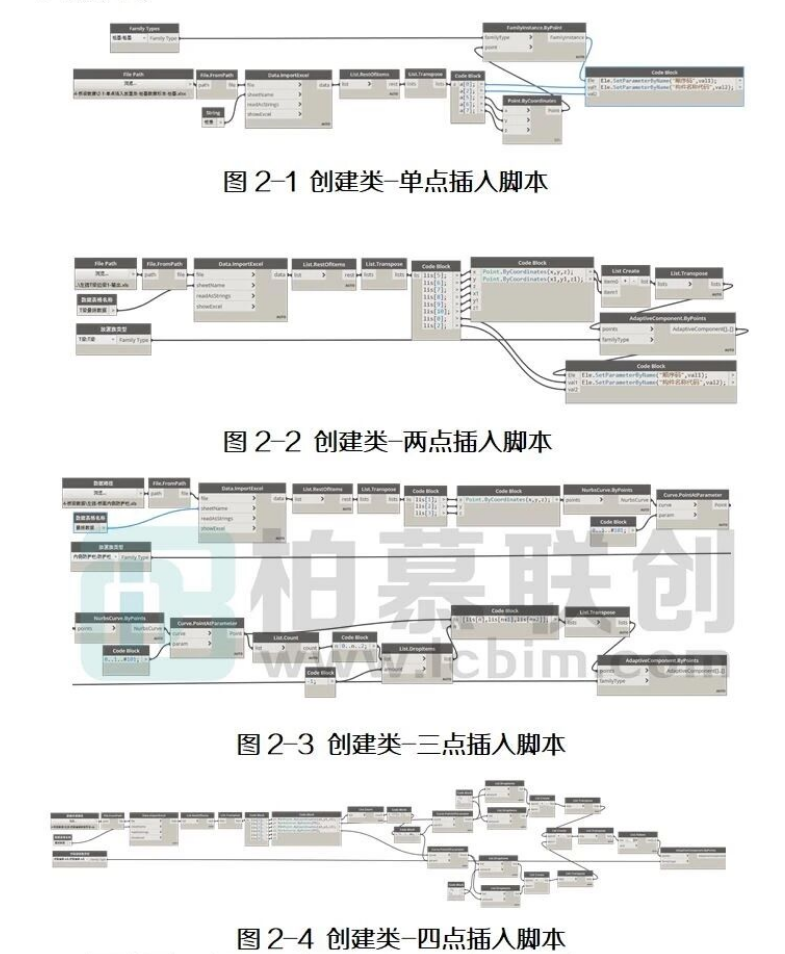

Dynamo脚本根据桥梁构件特点，分别创建放置构件的脚本，包括创建类-单点插入脚本;创建类-两点插入脚本;创建类-三点线性放置脚本;创建类-四点面放置脚本，如图2-1/2-2/2-3/2-4所示。2-1创建类-单点插入脚本，2-2创建类-两点插人脚本，2-3创建类-三点插人脚本，2-4创建类-四点插入脚本，2-5操作类-批量设置构件参数脚本。

构件族创建根据项目路桥构造详图，应用Revit软件常规模型族样板，分别制作桩基、墩柱、盖梁、系梁、T梁、防护栏、桥面铺装等构件，并添加相应的可参变几何参数和必要的管理参数如顺序码和构件名称代码。其中桩基、墩柱插入点为柱顶圆心，设置长度、直径等几何参数，长度参变方向向下。盖梁、系梁为两点自适应族，防护栏大巴为三点自适应族，桥面铺装为四点自适应族。

四 批量创建桥梁构件

应用创建类脚本选择对应的构件及坐标数据标准，在项目中批量放置构件。在放置时为每个构件自动批量添加构件名称代码及顺序码，针对项目中的任一构件，由这两个编码组成唯一编码，用于后期数据索引构件，为构件设置参数或添加新的信息。

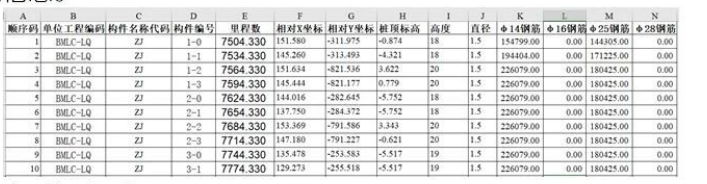

五数据深化根据项目图纸资料或施工现场资料，深化构件数据，添加必要的桥梁构件几何参数信息，如桩基/墩柱直径、长度、材质等参数;及施工运营管理中所需的非几何参数如含钢量、施工阶段等。如下图所示，以桩基为例添加桩基直径、长度、材质、不同钢筋含量等数据信息。

六模型深化

应用Dynamo软件创建操作类-批量设置参数脚本，应用该脚本选择对应构件及相应的深化数据标准，设置项目中构件几何参数。分别为操作类-批量设置参数脚本、创建完成的桥梁BIM模型。应用Dynamo软件创建操作类-批量创建参数井赋值脚本，应用该脚本选择对应构件及相应的深化数据标准，为构件添加并赋值所需要的信息。
