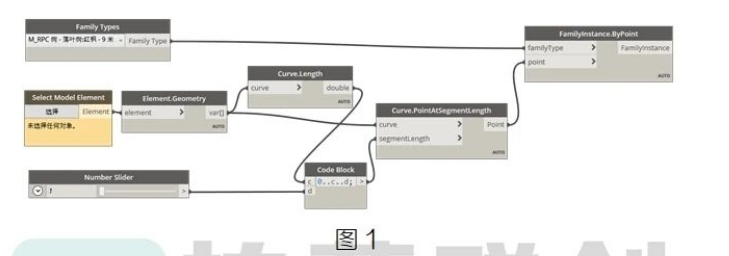

[问题】在做市政道路两旁植被时，由于市政道路属于空间曲线，定位困难，手动放置速度慢等缺陷。以下是通过Dynamo拾取空间模型线，设置间距延线放置植被解决方案。脚本如图1所示:

【解决思路】

1. 首先在项目内建体量中任意绘制一条空间样条曲线，完成体量，并退出内建体量。

2.  应用 Select Model Element/Element.Geometry 节点拾取体量，井将体量数据转化为Dynamo数据(Curve)。

3. 3.应用 Curve.PointAtSegmentLength节点，获取模型线上特定间距处的点数据。

4. 最后应用 Familynstance.ByPoint/Family Types 节点，在相应点的坐标位置放置对应的植被族类型。

思考

当我们在同一个项目放置另外一条植被带时，上一次放置的植!被带将被取代。解决这个问题可以用传统方法，即在不同的项目运行脚本，完成后通过项目连接绑定，到达多次运行的结果。

在这里 Dynamo2.0及以上版本+Revit2018及以上版本可以通过“播放器”功能实现DynamMo脚本重复使用。具体方法如下:

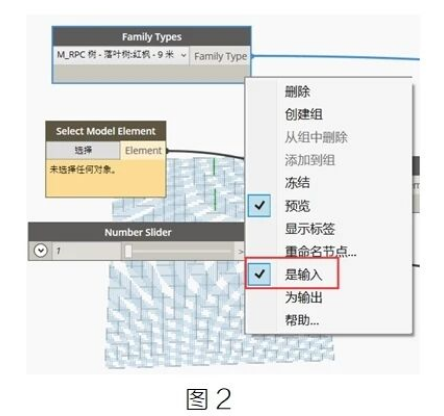

首先将我们需要输入的节点设置为“是输入”，然后保存脚本，如图2所示:

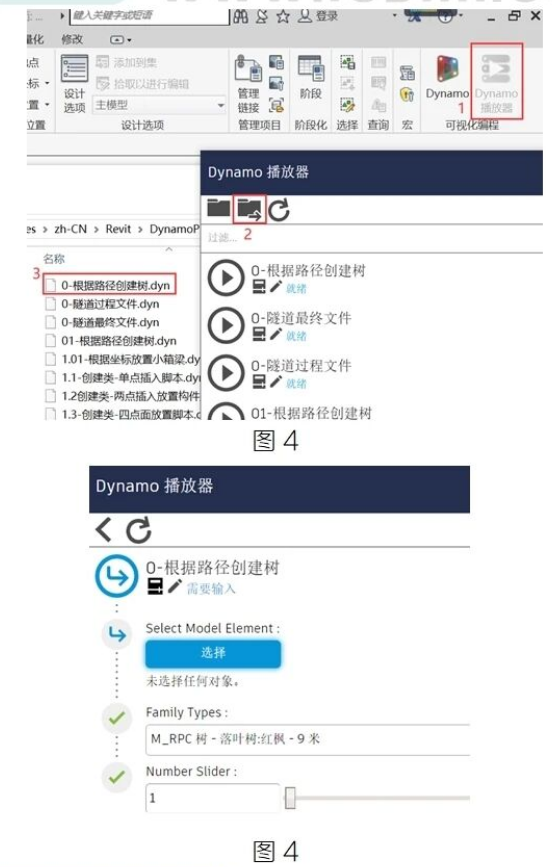

然后单击“播放器”将相应的脚本文件放置到播放器路径文件夹下，再刷新一次，通过播放器运行就可以重复运行了。如图3.4所示:
