在绘制室外散水时，用楼板命令的话在拐角处不好处理，修改楼板的子图原操作起来也相对繁琐。这里给大家用墙饰条来绘制室外散水，操作起来就比较简单。用墙饰条绘制散水的步骤如下:首先准备好散水的轮廓族，载人自己需要绘制散水的项目，如图1所示:

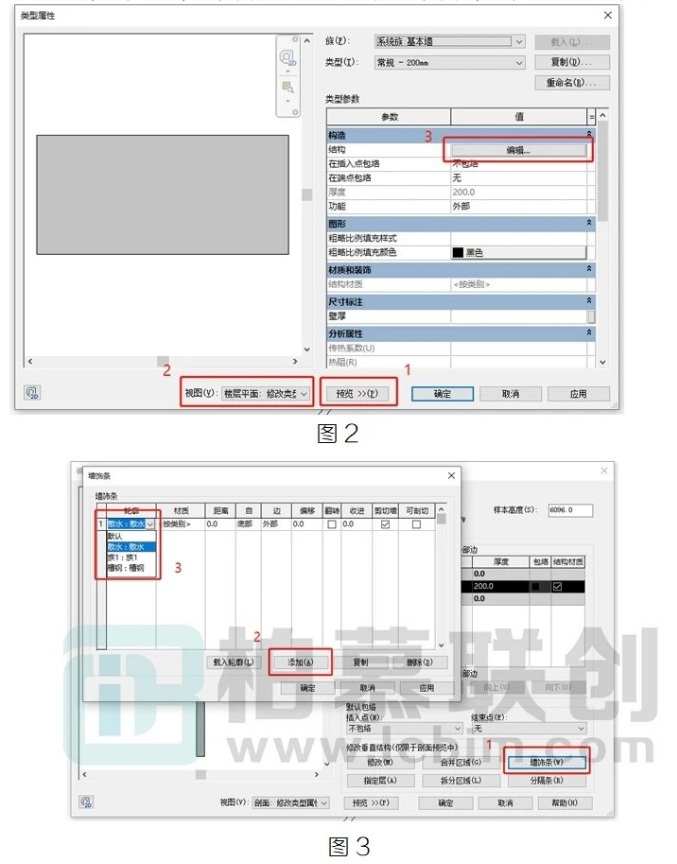

然后在项目中找到自己需要画散水的墙体，编辑类型进入类型属性选项卡，第一步打开预览，第二步修改视图为剖面，第三步编辑墙体结构，如图2所示。点击墙饰条，在弹出的墙饰条命令面板
添加墙饰条，墙饰条轮廓选择载入的散水轮廓即可，如图3所示:

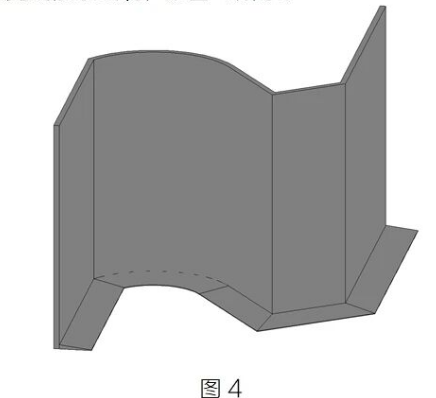

最后完成散水绘制，如图4所示:
