相较于工作集模式，BIM工作中链接模式用的更多一点;今天我们就来说道说道链接模式下多个单体之间的定位问题。

这里主要阐述两种方法:

1.项目初期根据总图定位单体相对位置，单体位置自动对正

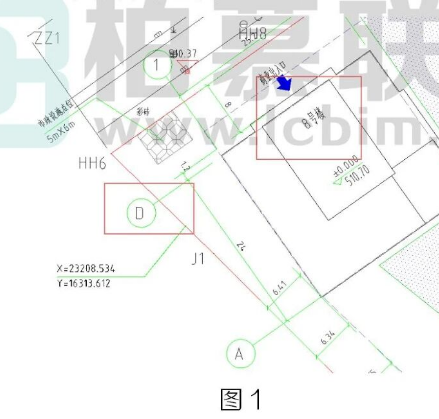

通俗点来说，单体的轴网位置是由总图决定的，如图1所示，根据总图各个单体的位置，定位单体轴网位置，然后将总图模型分

别另存为单体模型，删除不必要的轴网。

优点:

整合模型与单体链接，或者单体与单体链接时，不需要额外手动调整位置，直接原点到原点链接，模型的相对位置关系就是正确的，避免了手动调整位置的繁琐工作。

缺点:

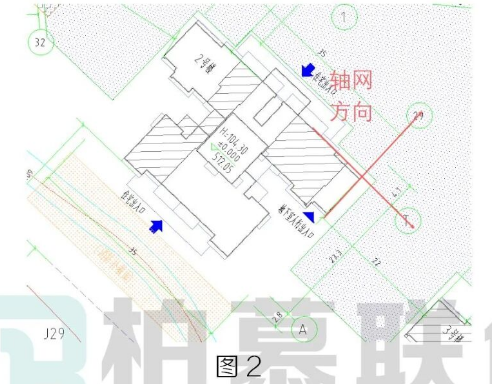

在保证整体布置的前提下，各个单体的轴网方向可能都是倾斜的，如图2所示:

这样的话，为了作图方便，要手动调整模型方向。

调整方法有如下几种:

1)旋转正北

2)旋转项目北

3)旋转裁剪视图

这三种方法的具体使用技巧这里就不赘述了，不太清楚的可以

查看往期每日一技加以回顾:

《1057巧用Revit中的正北旋转视图》

《518 Revit中项目北、正北与视图之间的关系》

《1124Revit中斜向项目怎么正着画图》

需要补充一点的是，旋转项目北、正北很可能对后期轻量化平台，或者运维平台造成一定的影响;比如，旋转正北后，模型在Navisworks中就会错位。如果单纯只是绘图方向问题，本人建议使用旋转裁剪视图的方法。

2.单体位置自由布置，然后在总图中手动调整单体相对位置关:系。

这种方法比较佛系。单体绘制时，不考虑总图中各自的排布位

置，以自我为中心，考虑自身模型绘制的便捷性。图3所示:

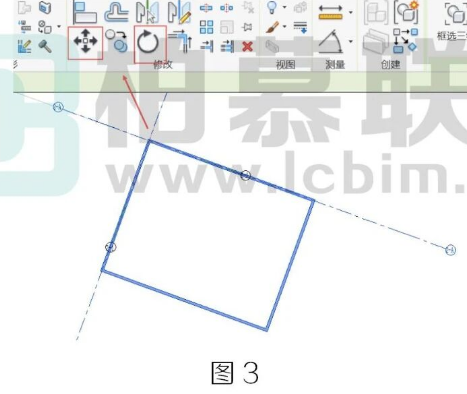

整合模型时，将视图链接到总图模型中，然后通过旋转、移动等命令，手动调整其位置，达到模型相对位置关系正确的目的，如图3所示:

优点:

快速，便捷，操作简单。尤其是单体模型绘制时，方向很正，更不需要调整什么东西。

缺点:

整合模型时，要手动，不能自动，看着有点不智能。如果项目特别大，后期整合操作(移动、旋转)时可能出现卡壳的情况。再有，单体之间链接时，模型相对位置也不对，也不要手动调整。针对模型大，移动时卡壳的情况，这里提出一个解决方案:

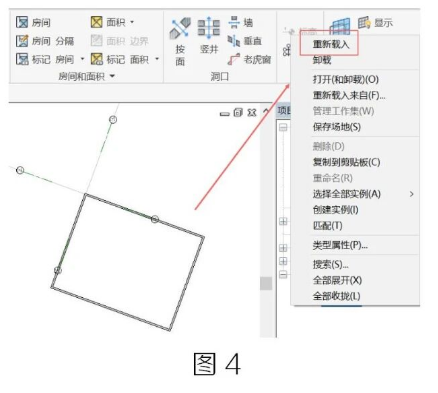

项目初期，也就是各个单体标高、轴网等绘制完成后，即创建总链接模型;也就是说，趁着单体模型很小的时候，去调整它的位置;后期模型完成时，只需要更新文件即可，重新载入这项操作并:

不会出现卡壳情况，如图4所示:

至于单体链接时，模型相对位置不对的情况，也可以通过发布坐标来解决，具体方法敬请期待。
