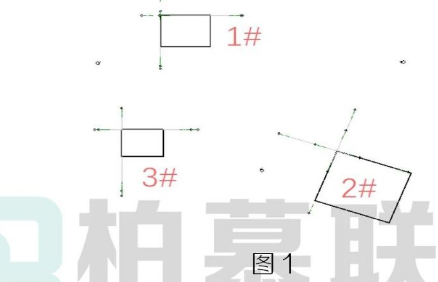

上期讲述链接模式时提到，如果采用后期在总图中调整单体模:型位置的方法，单体链接时，模型相对位置不对的情况。今天给大:家提供一种通过发布坐标来解决的办法。如图1所示，1#、2#、3#单体相对位置关系，将单体链接到

总模型当中，通过移动、旋转调整至图1所在位置。

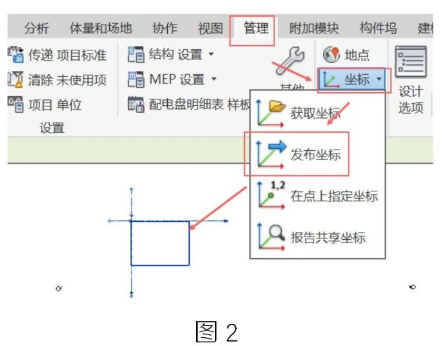

单击管理一坐标一发布坐标，然后选择1#单体，也就是说，将#单体在总图中的相对坐标关系赋予1#单体。如图2所示:

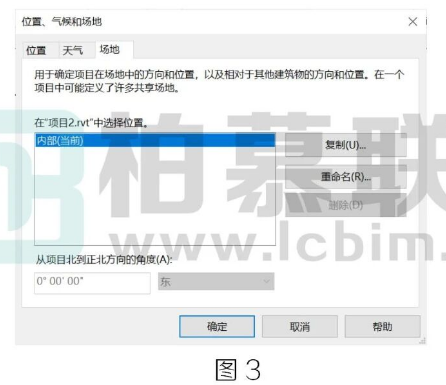

弹出的位置、天气和场地对话框，单击确定即可，如图3所示:

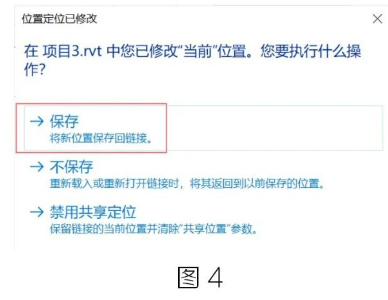

同样的操作，给其他单体也发布坐标。最后保存文件，这时候会弹出提示对话框，提醒你单体位置定位发生修改，我们选择保存即可，如图4所示:

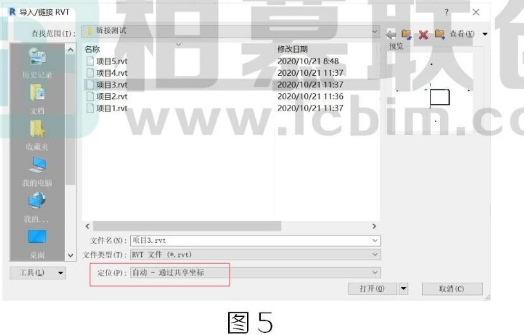

关闭总图模型，打开某一个单体模型，然后链接另一个单体模型，定位选择“自动-通过共享坐标”。如图5所示:

这时候会发现，两个单体的相对位置关系与总图中保持一致，如图6所示:

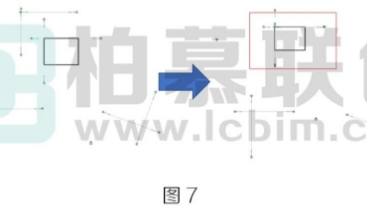

这里多说一点。上面使用的是发布坐标，那获取坐标怎么用?上述方法中，是先将单体模型链接入总图模型，并调整好位置的。现在反过来，这一步先不操作。直接打开单体模型，原点到原点链接总图模型，这时候单体模型与总图模型中单体的位置是不匹:配的;然后通过对齐、移动或选择等命令，调整总图的位置与单体位置匹配，如图7所示:

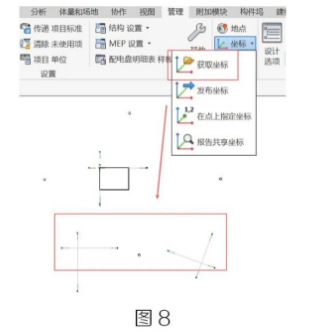

单击管理一坐标一获取坐标，选择总图模型即可，如图8所示:

之后再打开总图模型，链接单体模型，定位选择“自动-通过共享坐标”，这样单体模型的位置就与总图一致，不需要手动调整了，大家明白了么?
