今天这篇分享呢!主要来自最近在做的精装修项目过程中所遇到的一些问题，大家都知道通过Dynamo可以提高工作效率，减:少大部分傻瓜式的建模操作，但是怎么才能让Dynamo在平时工作中真的的发挥它的价值呢!一起来看看!

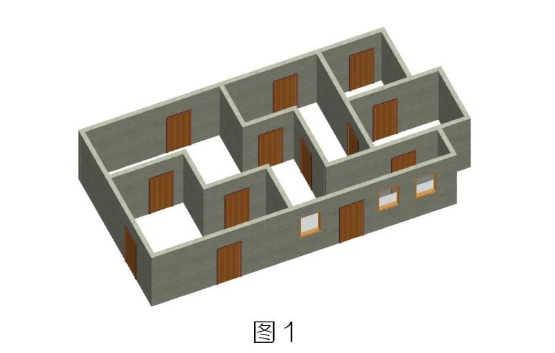

举个例子，如图1所示，已经完成了建筑结构的建模工作，也放置了门窗，接下来要进行建筑面墙、建筑楼板的绘制，通常的方法是手动绘制墙体，但是耗时费力、工作效率极低。那DynamO能做什么呢!

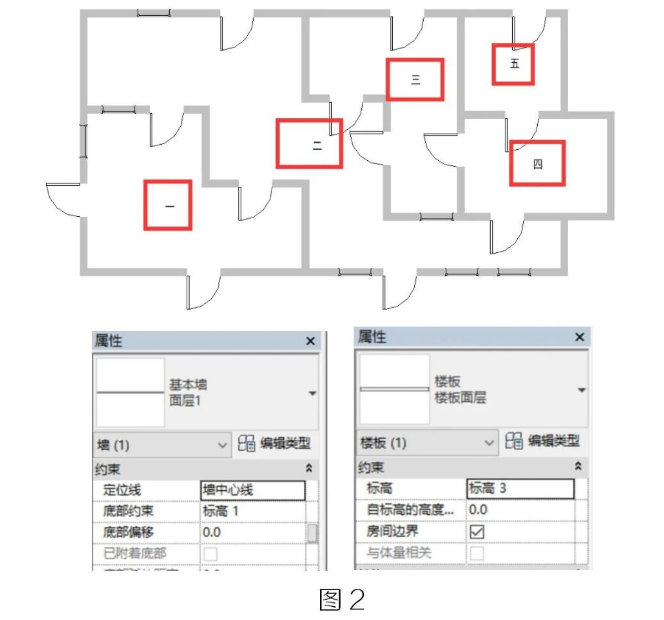

1.首先在平面中添加房间并为其命名，创建面层墙体及建筑楼:板类型，如图2所示:

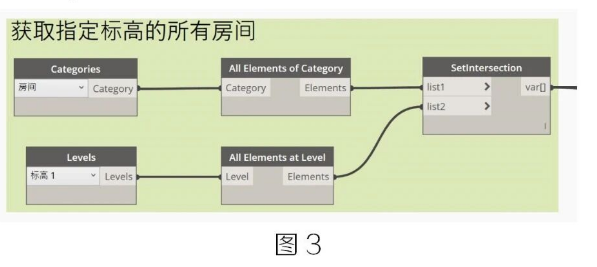

2.打开DynamO，先获取特定标高上的所有房间，如图3所示:

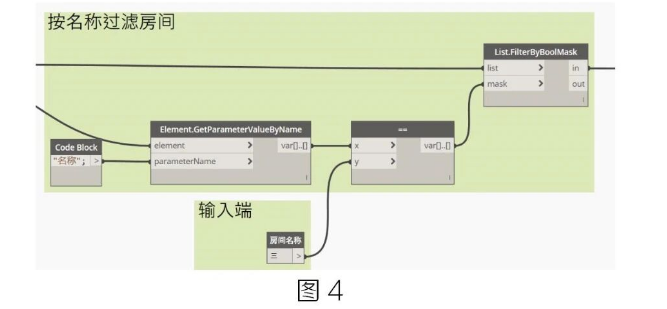

3.按名称过滤相应房间，通过布尔值提取指定标高下的所有名图3称为“XXX”的房间，如图4所示:

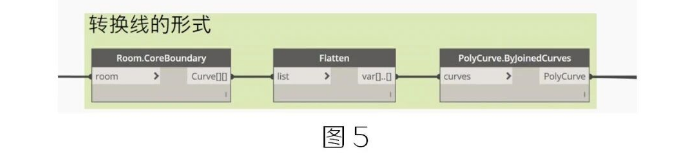

4.获取房间的核心边界，拍平后生成PolyCurve备用，如图5所示：

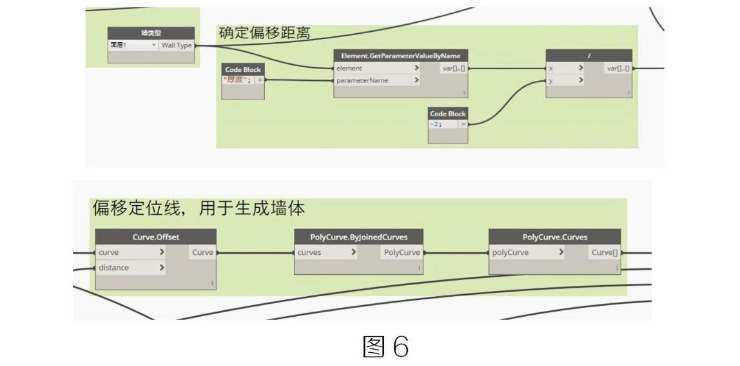

5.到这一步，创建墙体的定位线就已经准备好了，但系统生成的墙体定位线为中心线，而通过房间边界提取的PolyCurve应为墙体面层面的边线，所以这里需要将之前准备好的PolyCurve向房间内偏移1/2的面层墙的厚度，如图6所示:

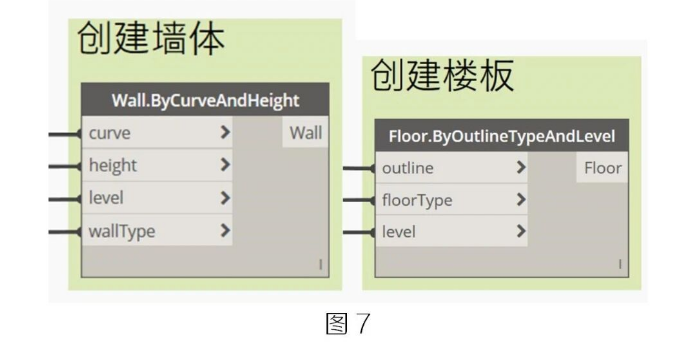

6.通过输入导向曲线、高度、楼层、墙体类型创建面层墙，踢脚线选择用墙饰条来生成，这里不做赘述;通过输入之前准备的Dc0迷振米开迷厚创建建符面厚于龙板创建店押同迷板，如图7所示:

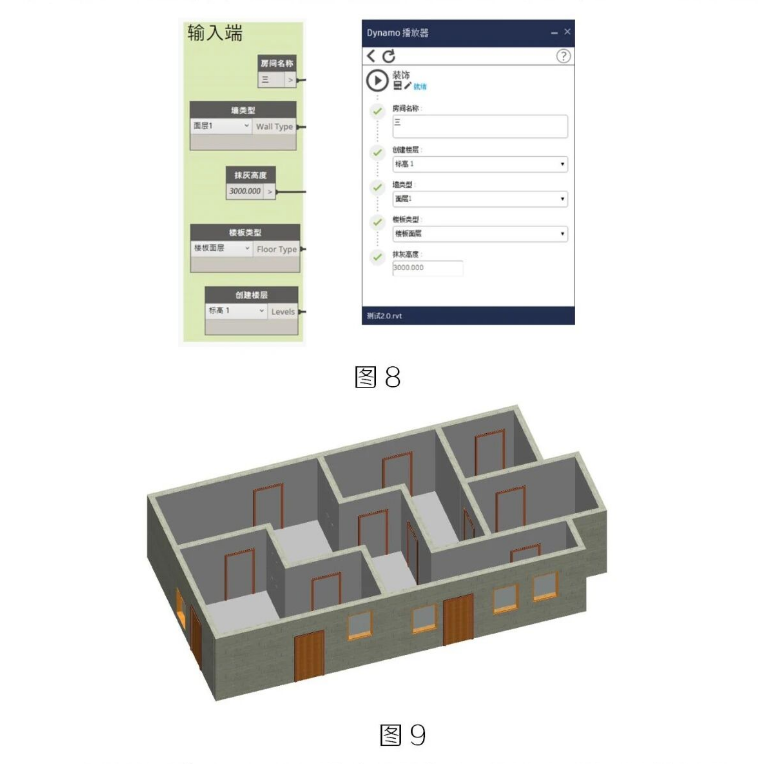

7.设置好输人端，然后利用Dynam0播放器更改房间名称生成:其它房间的装饰，避免删除之前已经创建好的模型，如图8.9所示:

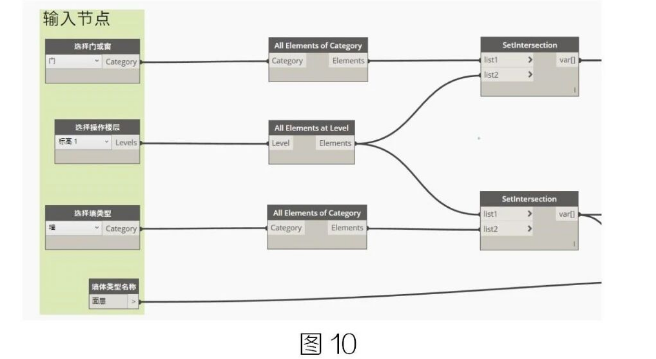

8.创建好模型后，需要将主体墙与面层墙相连接，同样利用:DynamO来实现，整体思路就是选择主体墙和面墙进行连接操作，新建DYN文件，同理，选择指定标高下的所有墙体、门或窗，求出交集备用，如图10所示:

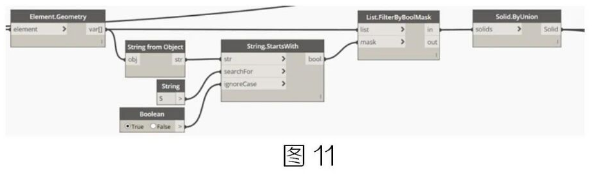

9.获取门的几何图形，设置条件过滤出门族中的模型线，并将其它几何模型合并为一个整体，便于后续操作，如图11所示:

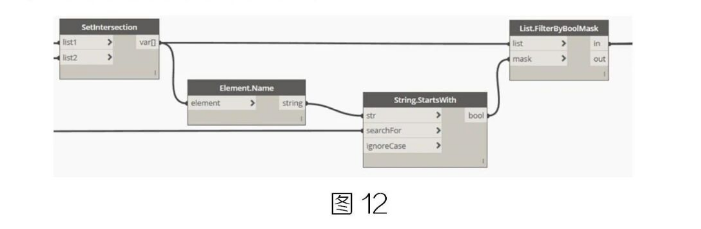

10.对第八步得到的墙体进行操作，利用类型名称过滤出面层墙，通过布尔值选中，如图12所示:

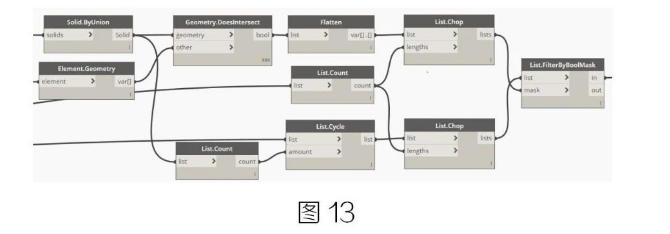

11.获取面层墙的几何图形和第九步得到的门的几何图形判断是:否相交，拍平后利用List.Chop分割成指定长度的列表，计算第九步结果的项数，将第十步的结果ist重复相应的次数，之后分割成:指定长度的列表，最后利用List.FlterByBoolMask过滤出相应的面层墙体，如图13所示:

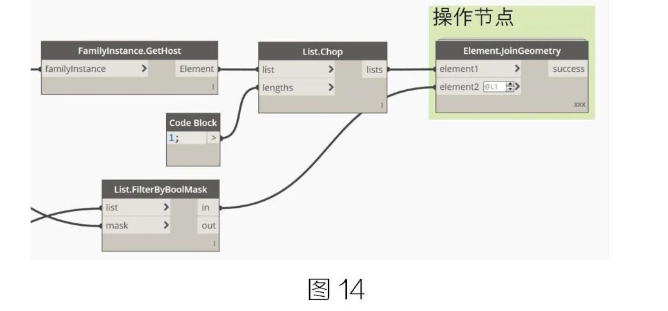

12.获取门实例的主体(门窗的主体为墙)，分割成指定长度的列表，最后用Element.JoinGeometry进行连接操作，此节点为外部节点包(Clockwork)如图14所示:

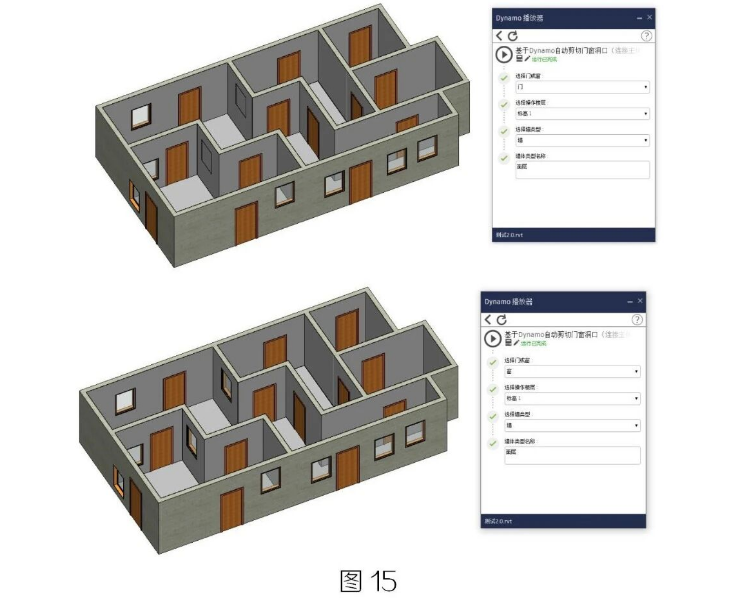

13.完成后关闭，打开Dynamo播放器，选择相应参数并运行，同理，对于窗的操作只需要将门更改为窗即可，如图15所示:
