CAD快速看图是平时做项目中常用的看图工具，快速、方便、小巧。

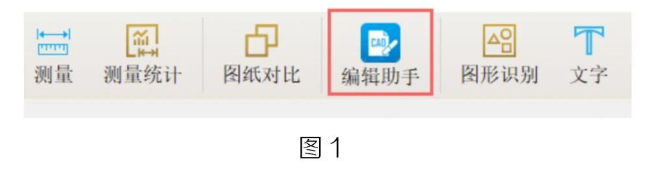

但是之前版本的CAD快速看图仅仅只能用于看图，如果需要对图纸进行编辑，必须回到CAD中进行处理，很是麻烦。之后更新的新版本中，增加了图纸编辑功能，如图1所示，今天给大家分享一下。

首先打开一张图纸，在顶部命令栏中就有编辑助手;或者可以直接打开编辑助手编辑CAD图纸(版本更新后，桌面图标增加了

CAD快速看一个CAD快速看图-编辑助手

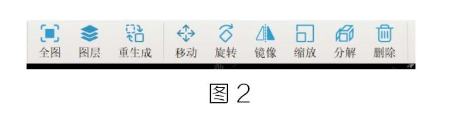

打开后可以看到界面上有一系列功能键，使用方法很简单，拿:删除命令来说，选择命令后，单击即可删除。需要说明的是，选择的最小单位跟原始CAD有关系，原始图纸是一整块的，这里也是。一个整体。如图2所示:

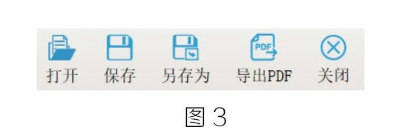

修改完成后直接保存即可，也可以直接导出PDF文件，如图3所示:

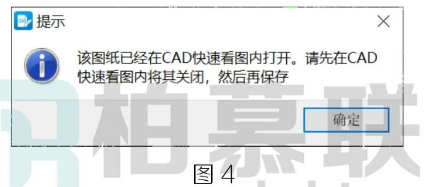

需要特别说明的是，如果是在CAD打开之后再进行的编辑，保存的时候会有，如图4所示:

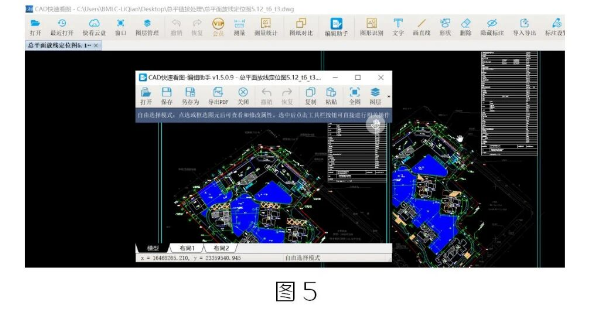

这是因为编辑与打开是两个相对独立的界面，所以要先关闭看图的界面，然后保存。如图5所示:
