平时在做项目的过程中，有时候需要详细的墙面分层示意图，而在Revit中，三维和立面无法看到墙体内部构造，只有剖面才会显示墙体内部构造，但是不够直观，今天教大家在Revit中如何制作三维展示的墙面分层示意图。

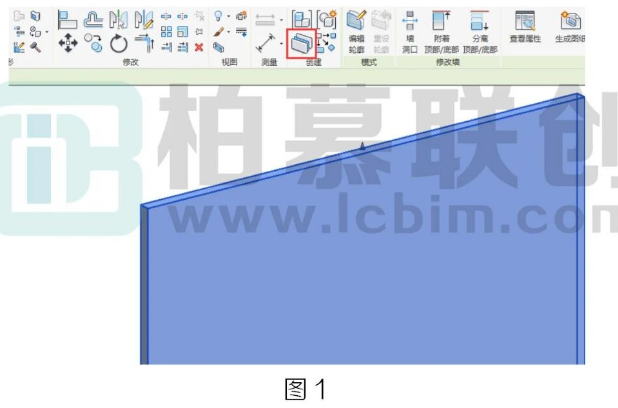

1、在三维中选择要创建墙面分层的墙体，点击“创建”中的“创建零件”命令，如图1所示:

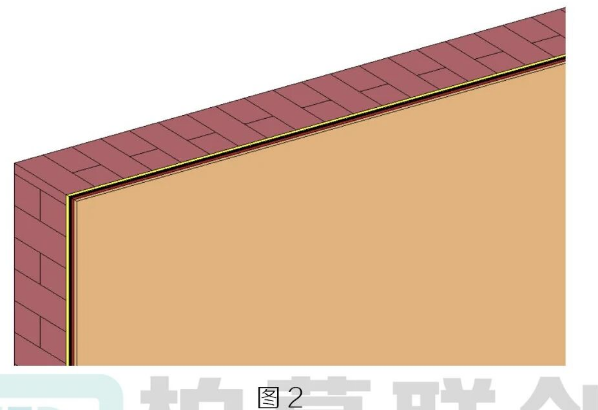

2、墙体根据创建时赋予的材质被分为不同的“零件”(即墙体分层)，如图2所示:

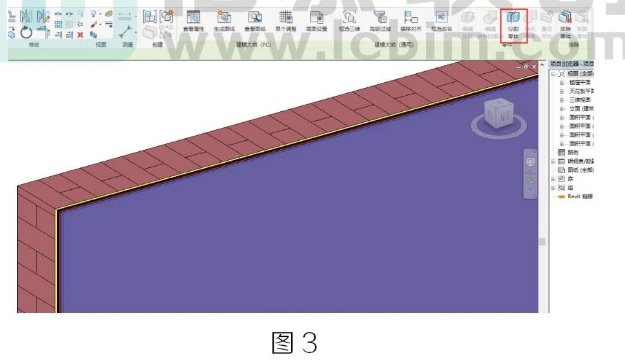

3、选择最上层的墙体，点击“分割零件”命令，如图3所示:

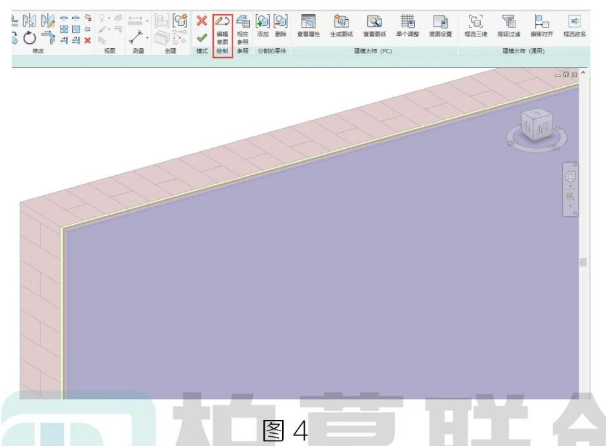

4、命令跳转后点击“编辑草图”命令，如图4所示:

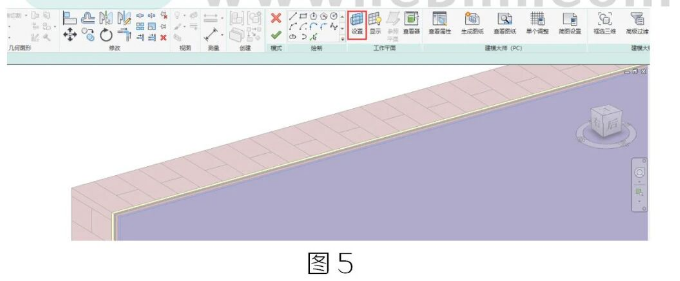

5、由于默认工作平面为标高1，我们需手动设置工作平面为墙:面，点击“工作平面”中的“设置”命令，如图5所示：

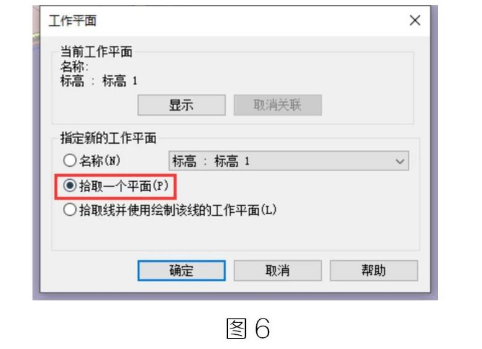

6、在弹出的对话框中选择“拾取一个平面”命令并确定，如图6所示

7、拾取墙面为工作平面(出现如下图所示的蓝色虚线则设置成功)，此时绘制草图线出现在墙体上，如图7所示:

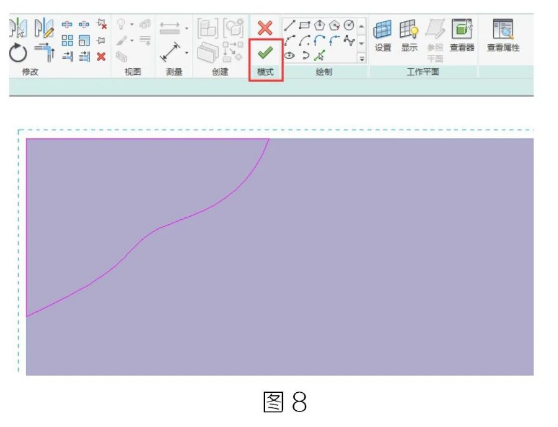

8、根据要展示的细节确定尺寸及图形，绘制草图线并点击完:成，如图8所示:

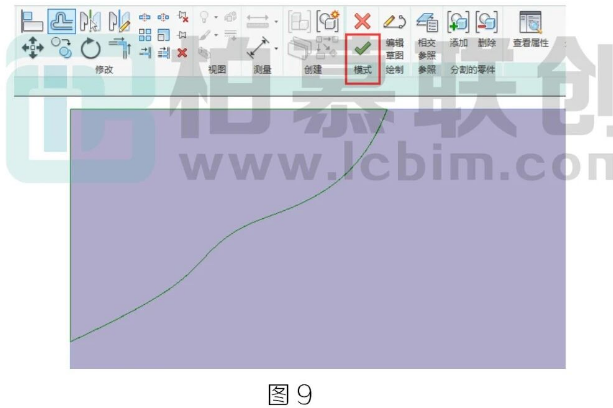

9、模型中出现完整的分割轮廓井再次点击完成，如图9所示:
