今天带大家学习如何创建一个可开启的门族。

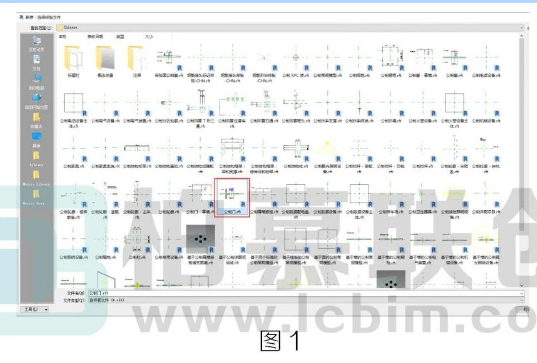

1、打开Revit软件，新建族，选择公制门族，如图1所示:

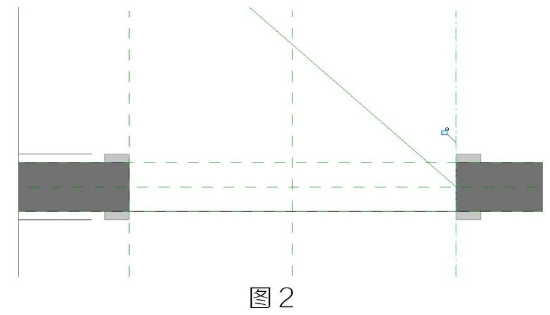

2、在参照标高上绘制参照线用于控制开启角度，并锁定参照线(注意不是参照平面)，如图2所示:

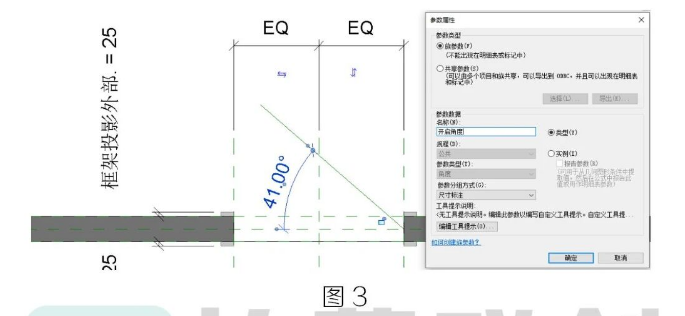

3、设置角度参数，如图3所示:

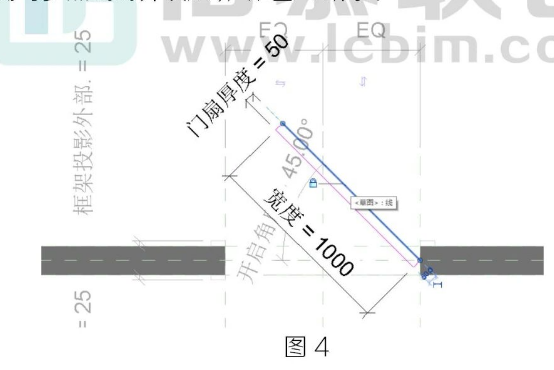

4、利用拉伸命令设置门板宽度和厚度，并添加参数(注:门板外侧与参照线对齐锁定)如图4所示：

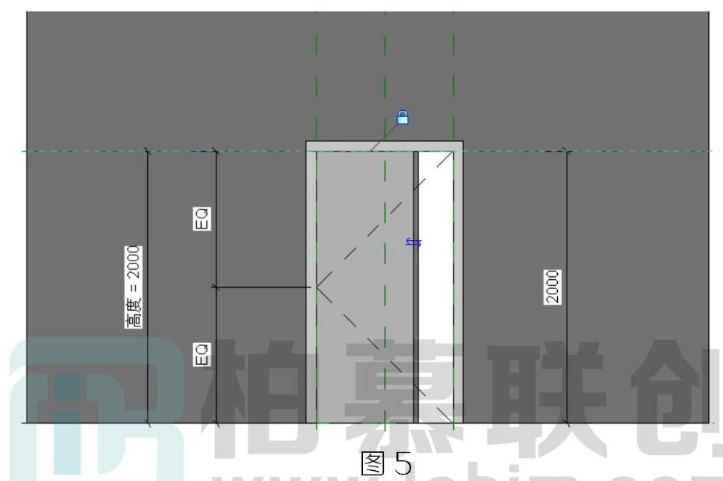

5、在立面视图中调整门板高度使其与门外框锁定对齐，如图5所示:

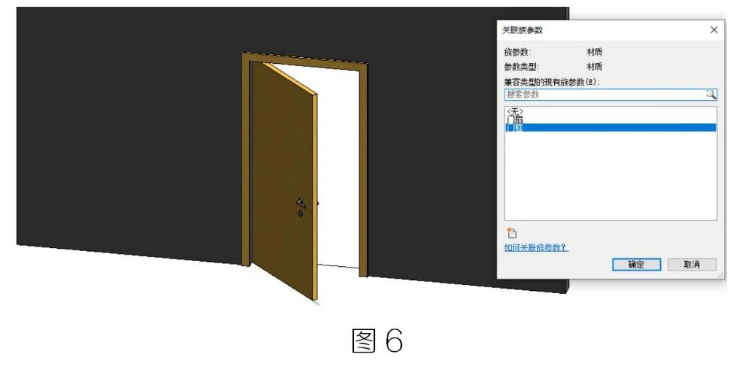

6、为门框和门扇添加材质参数，赋予材质，如图6所示:

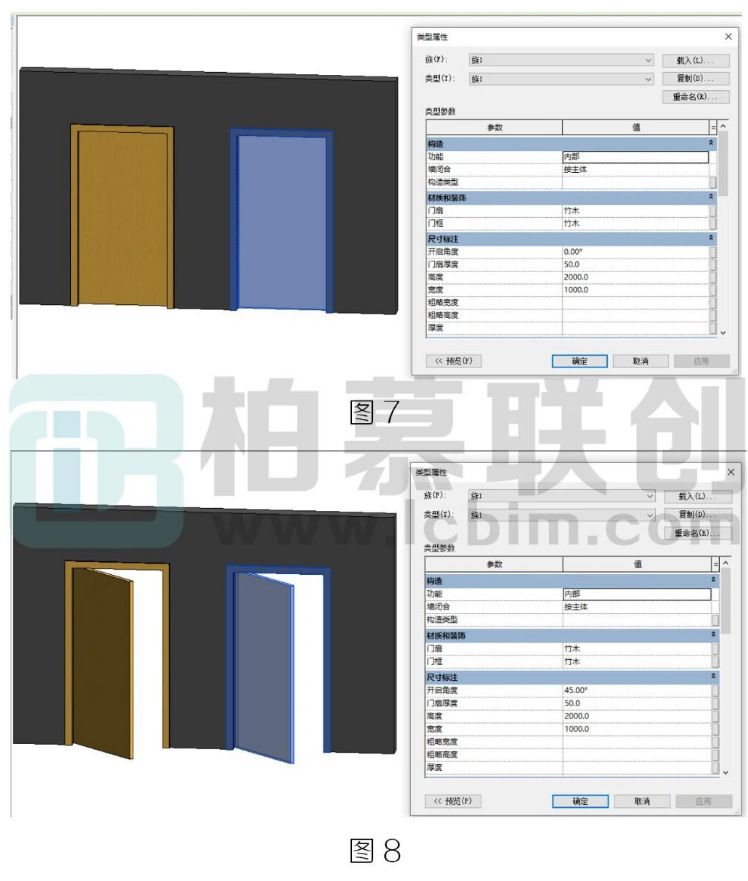

7、载入到项目中，进行测试，门族制作完成，如图7、8所示:
