自定义附着引线起点位置

在族编辑器中创建或编辑标记族时，组成标记的图元具有一个参数“从引线轮廓排除”，可以将它们从标记轮廓几何图形中排除。标记轮廓几何图形控制自动定位标记中的引线的位置。可以排除几何图形以控制引线附着到标记的位置。

示例

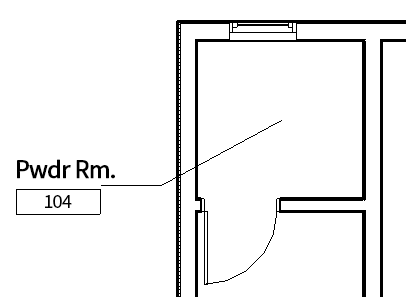

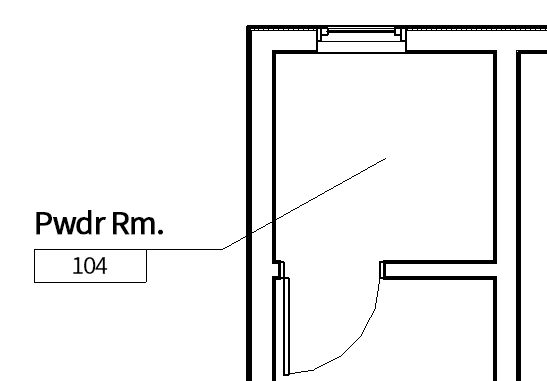

标记轮廓包括所有几何图形。

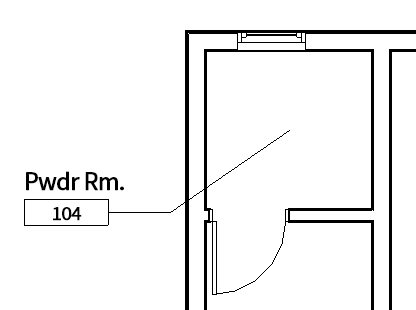

房间名称未包含在标记轮廓几何图形中。

请参见标记实例属性。

引线起点和终点放置

现有的引线端点参数“引线类型”已重命名为“引线端点”，其选项和行为与早期版本相同。

将“引线起点”设置为“自由起点”后，引线起点可以捕捉到标记轮廓的默认四个边。如果需要其他捕捉候选项，则可通过启用“引线捕捉参照”参数将标记族中的任何线指定为捕捉参照。

请参见更改标记引线。

引线捕捉

引线捕捉已经过优化，可以更轻松地在各种工作流中捕捉引线。引线起点设置为自由时，可以将引线的位置捕捉到标记几何图形上的不同位置。在标记族中选择几何图形并启用“引线捕捉参照”特性。现在，该几何图形可以作为自由末端引线的有效捕捉点。

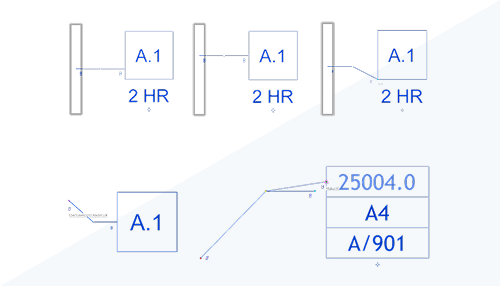

自由端引线捕捉到数字框的顶部。

现在，设置为“自由端点”的引线可以捕捉其主体几何图元和某些相关对象。

标记的捕捉预览已得到改进，并且水平/垂直捕捉到其他标记几何图形的功能已得到扩展。

设置为“自由起点”或“自由端点”的引线已经与对象捕捉和替代集成在一起。
