今天给大家分享一个喷淋平面图标注比较快捷的办法。一般管道标注管道尺寸，无高差变化时，只在某一处管道处标注高程即可;有高程变化时，高程变化处管道标注管道尺寸+管道高程;局部翻弯处，只标注翻弯处高程即可。1.打开三维视图，通过过滤器筛选，只留下喷淋系统。然后将:

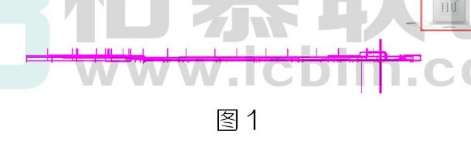

视图切换到前面，如图1所示:

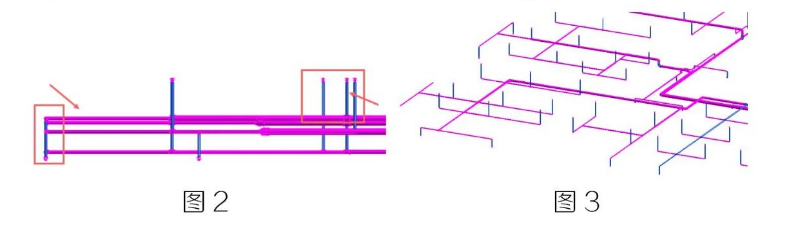

通过框选或者交叉选，配合ctrl键的使用，选中所有与喷头连接的DN25的立管(包括上喷和下喷的立管)，如图2.3所示:

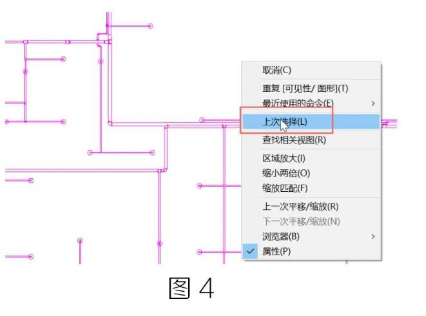

2.取消选择刚选中的立管，将视图切换到喷淋平面图(消防平面图)，右击上次选择，则刚刚选中的立管重新处于选中状态，如图4所示:

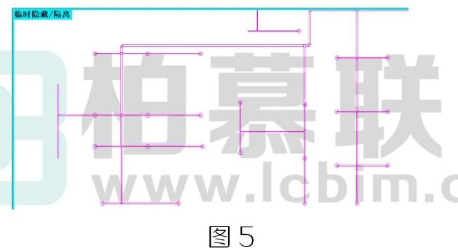

然后通过临时隐藏命令将选中的立管隐藏，如图5所示:

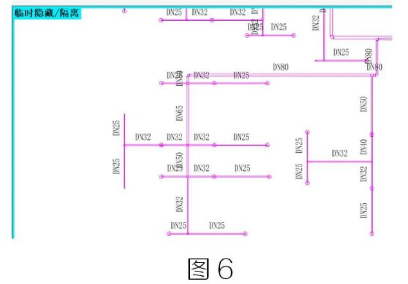

3.注释一全部标注，注意标记族类型只选择尺寸，如图6所示:

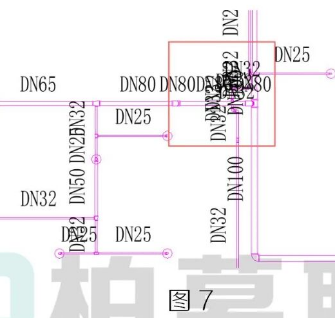

对于标记族比较聚集的区域，手动调整，删除不必要的标注，重叠区域通过拖拽避免遮挡，如图7所示:

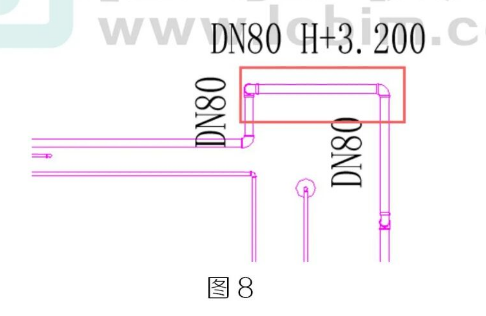

局部翻弯需要标注标高的地方，替换标注族类型，如图8所示:
