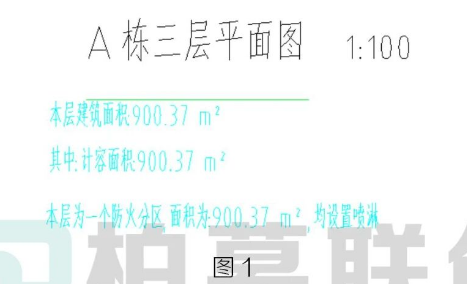

Revit出图时，有时候会要求视图名称下面加下划线，那么这个下划线如何设置?如图1所示:

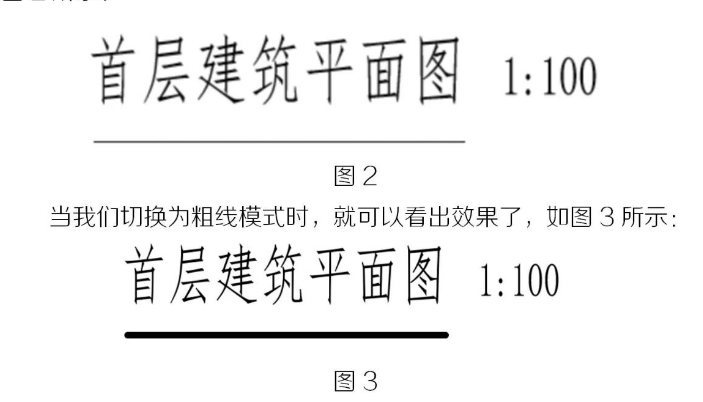

单线细线的话比较简单，直接画线就可以了。一般二维线使用详图线，选择合适的线型就可以了。CDImC0m但是如果是粗线就要麻烦一点。一般画图的时候，视图模式为细线模式，所以即使线的宽度设置的比较大，看着仍然是细线，如图2所示:

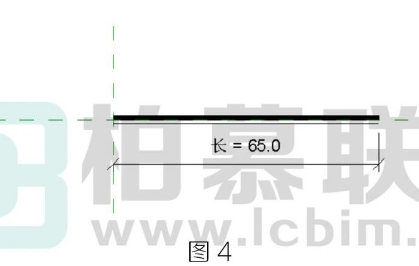

如果你不满足这种效果，还有另一种方法:单独做一个二维符号族，这个族有一定的宽度，代替粗线。这种族注意一下，建议增加一个长度的实例参数，方便在项目中对其长度进行调整，如图4所示:

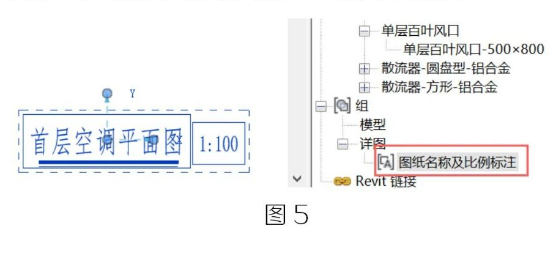

最后，为了方便使用，可以将文字和下划线组合为一个详图组，保存在项目中，使用时直接调用就行，如图5所示:
