最近在研究等级考试试题的时候，发现了几个提高做族速度的小技巧，今天分享给大家，如果刚好有人在备战等级考试(一级)，刚好可以看一下，希望对提高大家的做题速度有所帮助。今天要说的是，轮廓整体偏移技巧。
研究过等级考试的人都会发现，考题中的族一般都没什么难度，重点在速度;形状也不会太难，没太大必要，很明显就是一系列拉伸就可以完成，如图1所示:
比较耽误时间的是需要定位很多个边界线，从最下面的垫层到最上面的空心，一共四层尺寸;如果都用参照平面定位的话就会很费时间，今天给大家说一个比较好用的技巧。

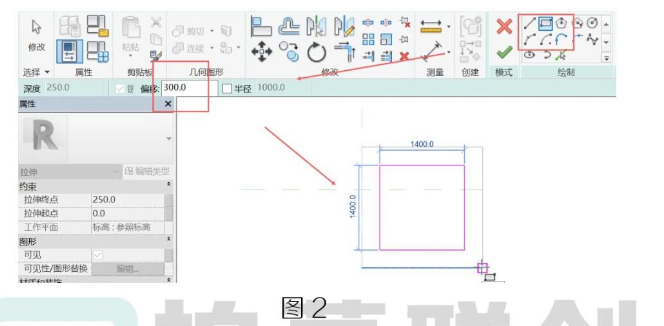

定位最下方矩形边界位置。绘制倒数第二层矩形拉伸轮廓时，使用矩形命令，设置偏移值为300，同时捕捉已经完成的最下方矩:形拉伸的边界对角点，这时候绘制出来的矩形框刚好就向内偏移的
300，完美。如图2所示:

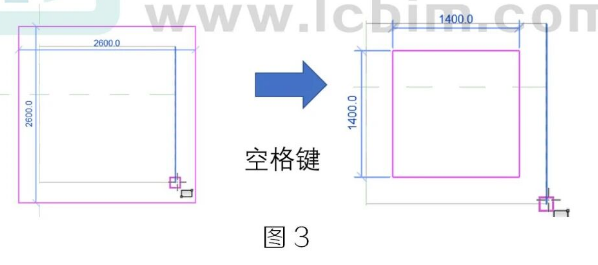

当然，也有可能矩形框向外偏移的300，没关系，空格键就可以切换内外方向，如图3所示:
完成第二个拉伸体之后，同样的方法通过偏移矩形的方式，就可以快速完成轮廓定位，方便省事。
当然如果遇到四边偏移尺寸不同的情况，这种方法就不适用了，大家可以根据情况合理选择。
