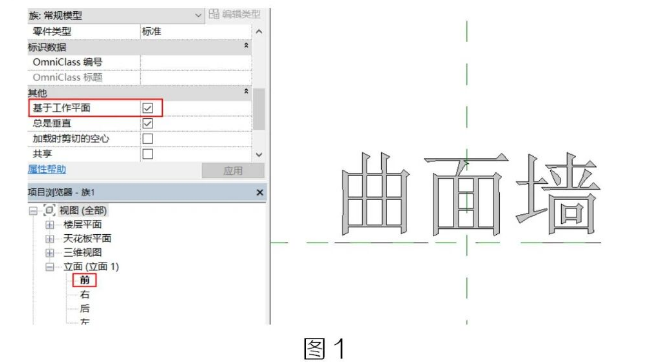

使用Revit软件进行族创建过程中往往需要对曲面进行信息标注，而在三维进行标注时通常会采用模型文字对其进行标注，这时是否会考虑同样的办法进行标注呢?对于曲面标注而言，我的回答当然是不能使用模型文字对曲面:进行标注。模型文字在进行创建放置过程中需要基于工作进行，而曲面在Revit中并不能作为工作平面使用，这时我们是否换一种方式采用常规模型族进行标注呢?1.新建族文件，选择“公制常规模型”族样板，基于平面创建需标注的模型文字内容(便于后续在新的常规模型族中创建拉伸时拾取线)，建议创建模型文字时切换至前立面进行绘制，并将族基于工作平面放置。如图1所示:

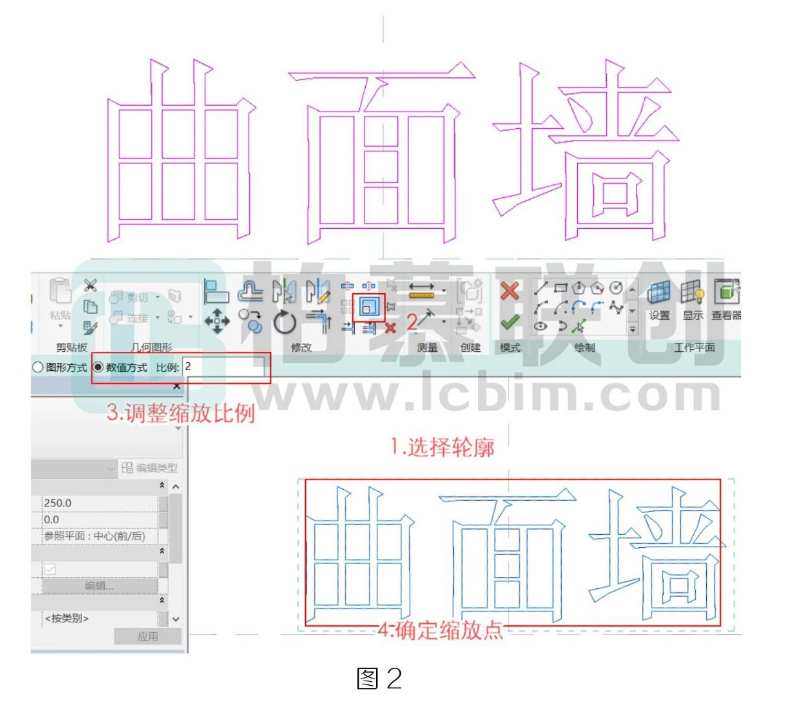

2.再次新建公制常规模型，将模型文字嵌入常规模型族并放置，在前立面基于模型文字创建拉伸(若文字尺寸过小可全选轮廓进行整体缩放或修改子族文字大小后重新拾取轮廓)。如图2所示:

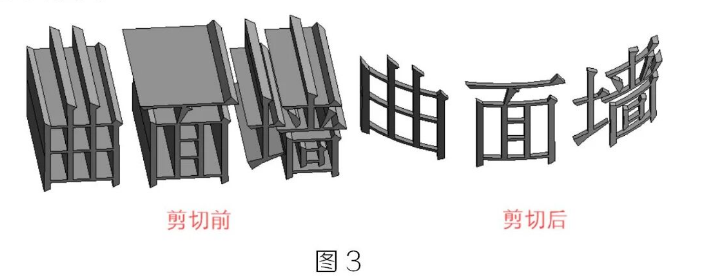

3.绘制曲面相同大小的空心形状对信息标注拉伸实体进行剪切。如图3所示:

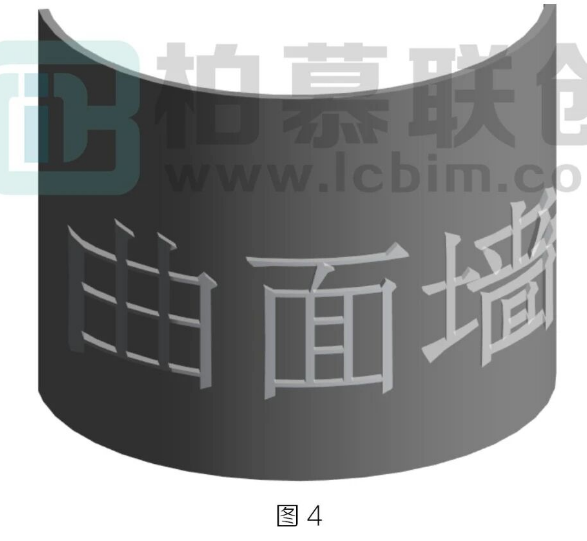

4.将创建好的曲面文字载入所需标注的族文件或项目文件中即可。如图4所示:
